Gクラス W464 メインユニット取り外しマニュアル
＜注意事項＞
※ エンジン・イグニッションをOFFにした状態で作業して下さい
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意して下さい
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめ致します
このマニュアルは別紙『取付説明書』の【１】の詳細を説明したものです。
作業完了後は『取付説明書』の【２】以降をご覧下さい。
1. A/C吹き出し口パネルの取り出し

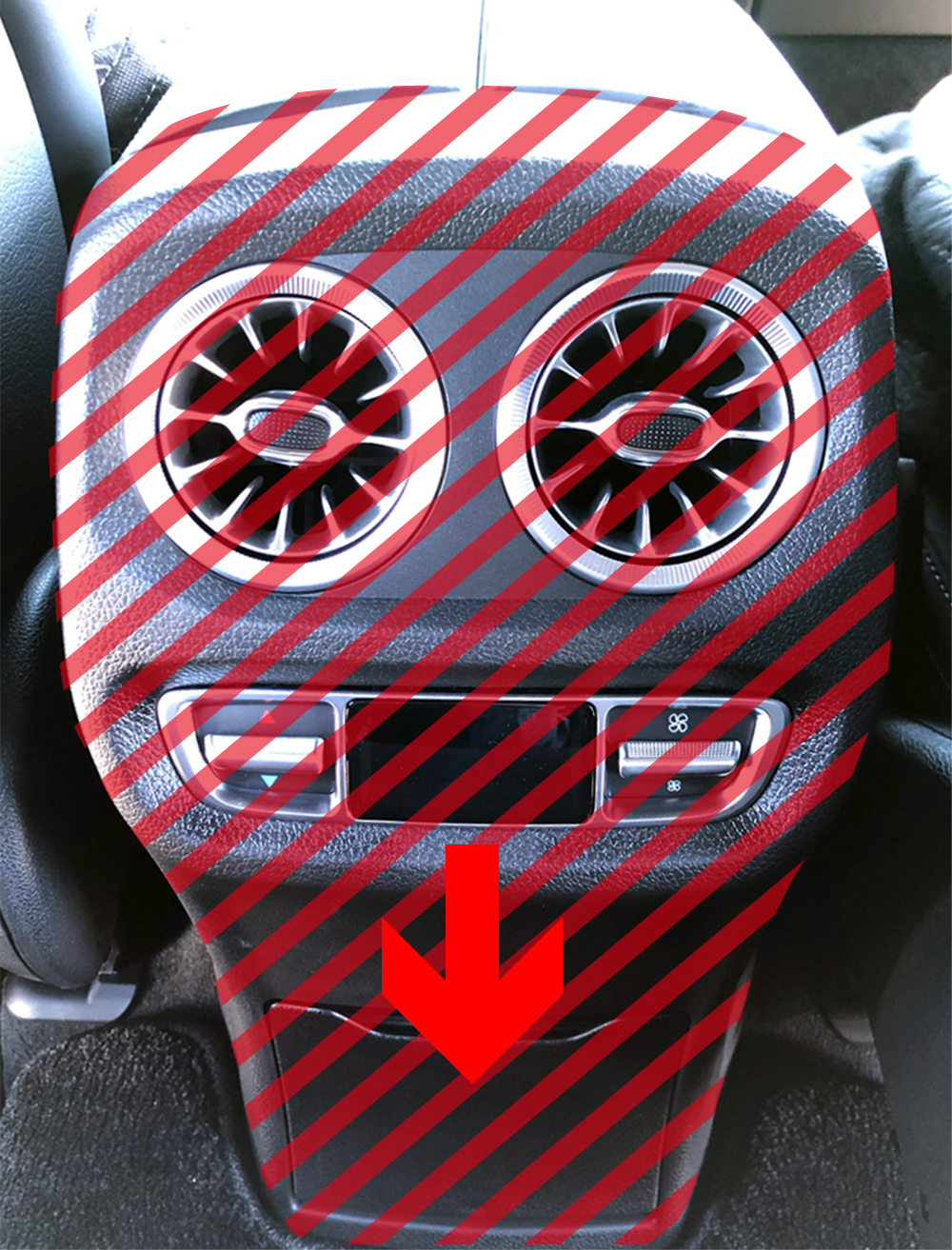

リヤエアコンパネルを取り外します。
ツメで固定されていますので後方に引っ張り、取り外します。

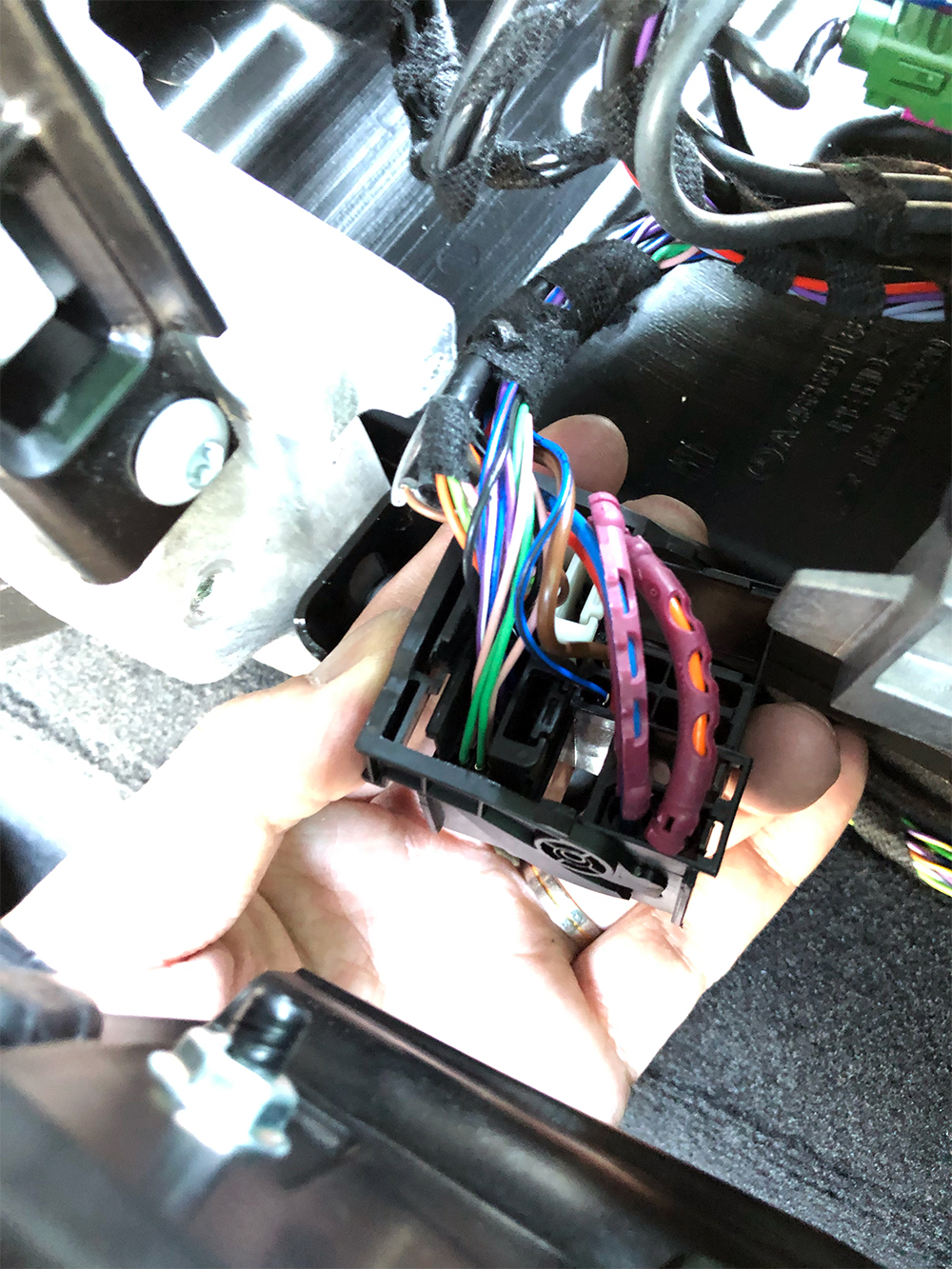

リヤエアコンパネル裏側の配線コネクターを外します。

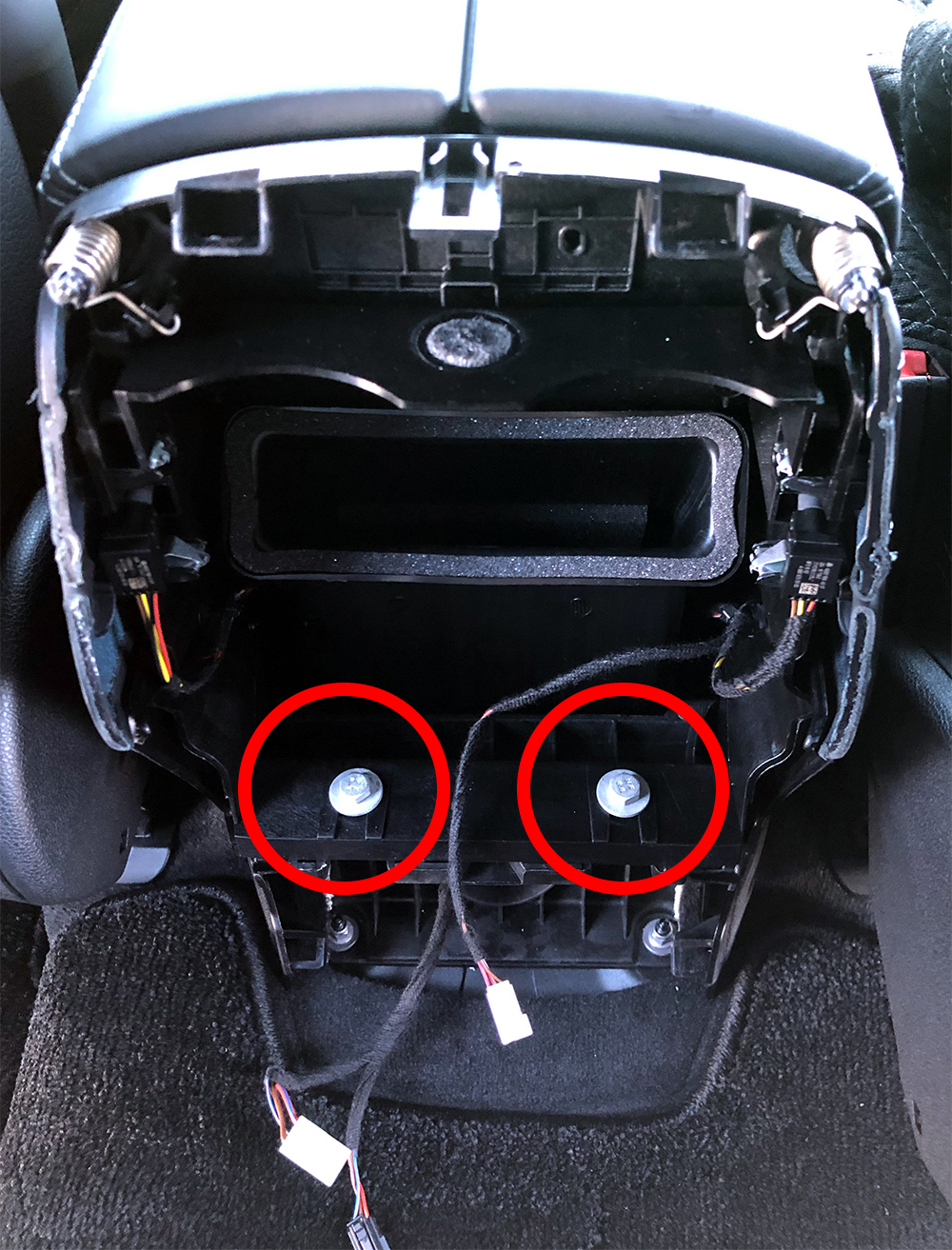

画像のボルト(10mm)2本を取り外します。

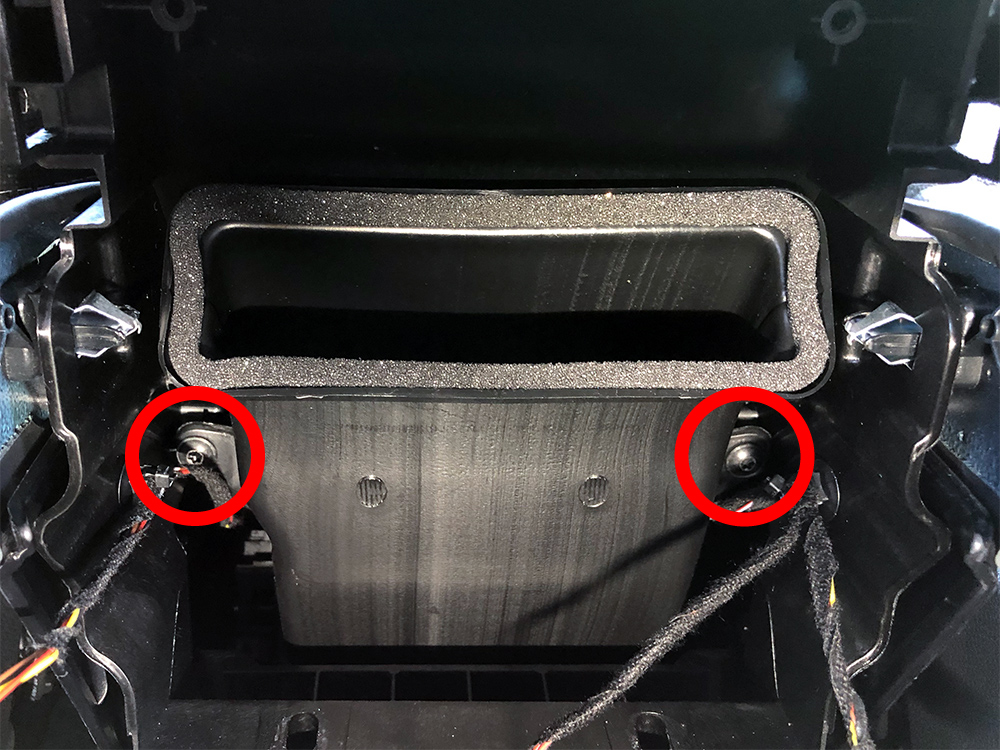

画像のトルクスねじ(T20)2本を外して、エアコンダクトを取り外します。

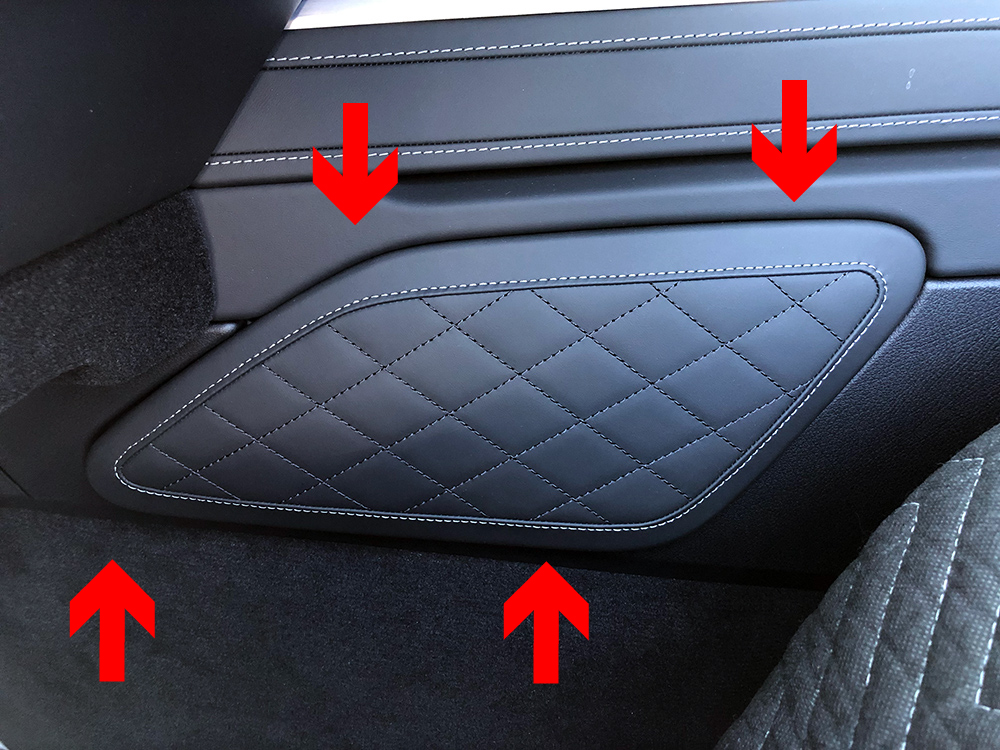

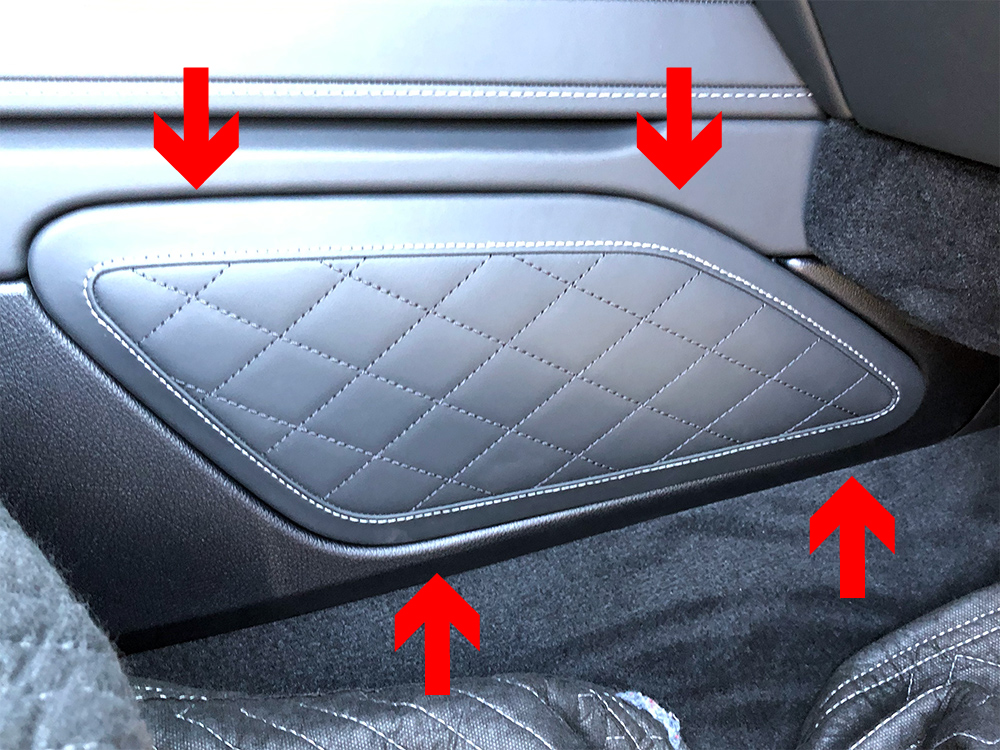

センターコンソールの左側サイドカバーを取り外します。
4箇所ツメで固定されています。

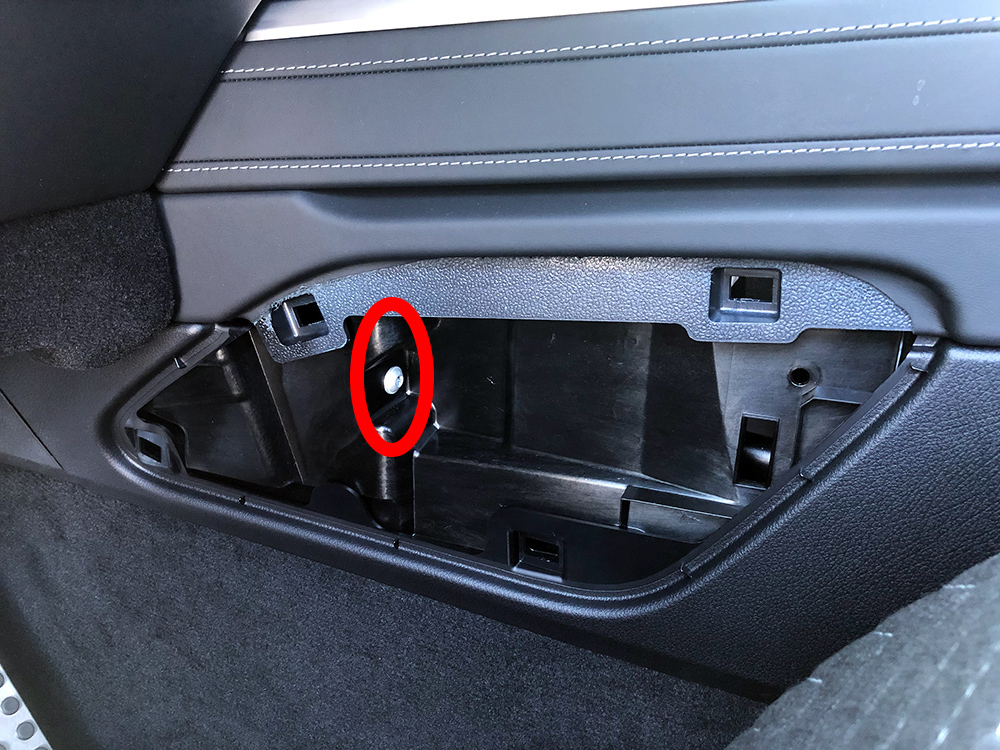

トルクスねじ(T30)を取り外します。
右側も同様に、センターコンソールのサイドカバーを取り外します。
4箇所ツメで固定されています。
画像のトルクスねじ(T30)を取り外します。

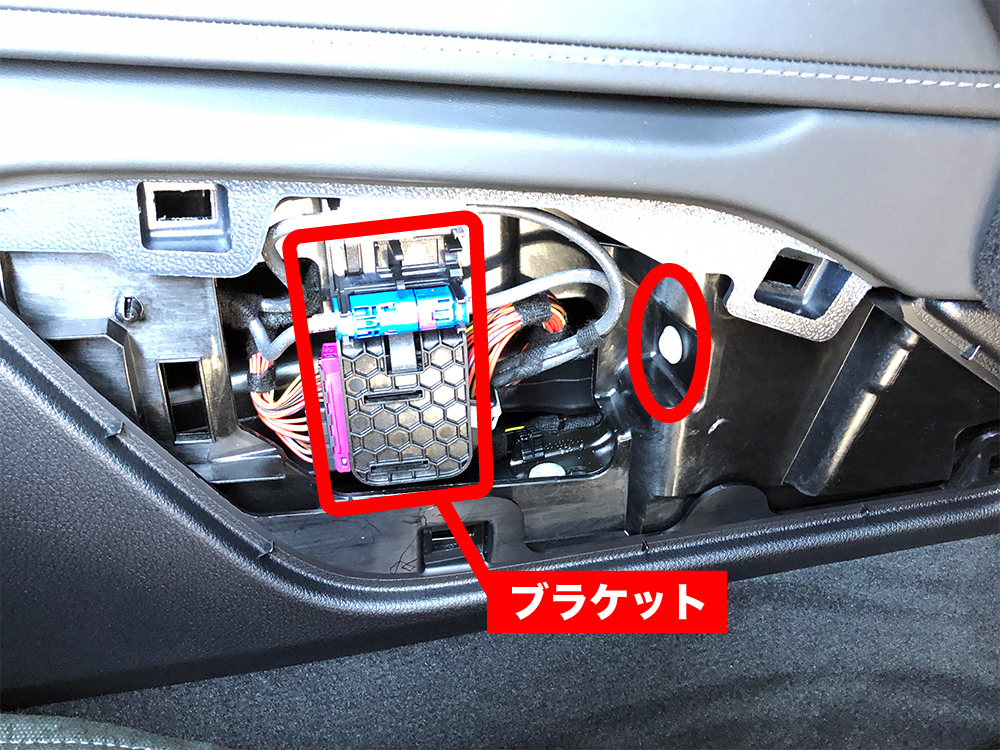

配線を固定しているブラケットを外して、各配線を外します。
２. コマンドシステムの取り出し

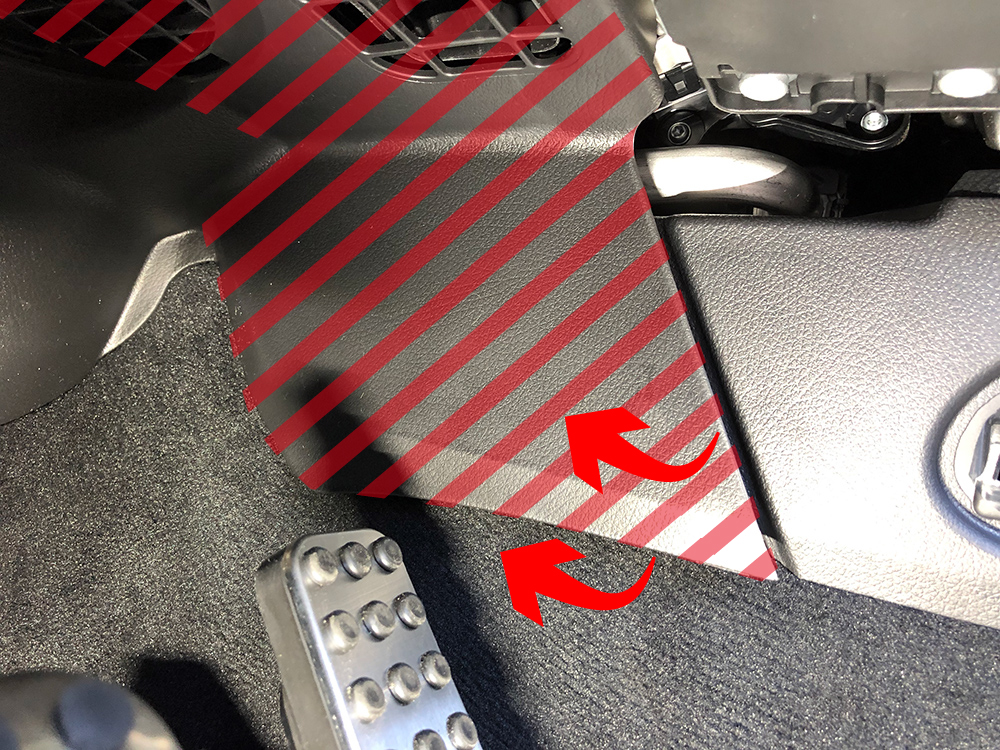

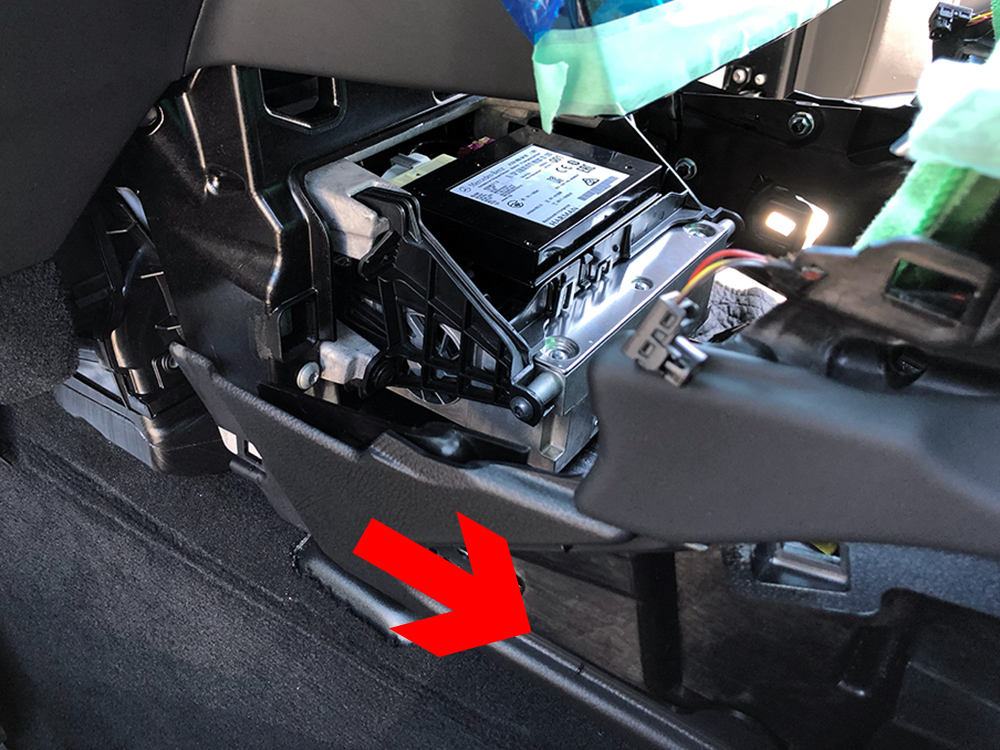

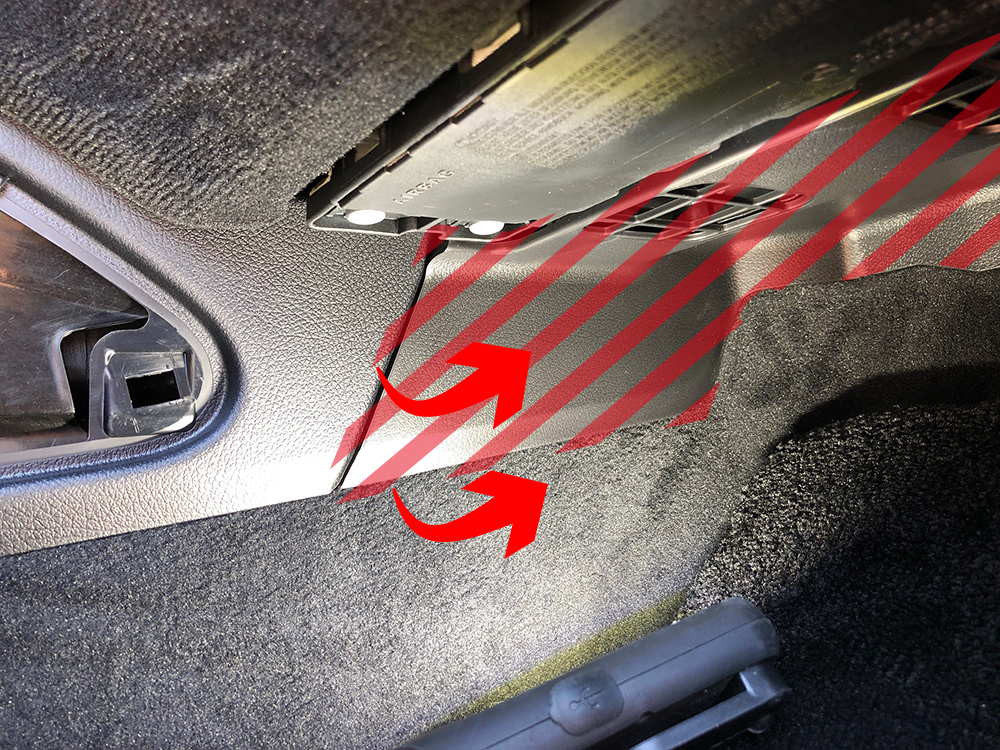

センターコンソールの右側前方と隣接するアンダーカバーのツメを外しカバーを浮かせます。
左側も同様にツメを外しカバーを浮かせます。
センターコンソールを後方に引き出します。キズなどに十分ご注意下さい。

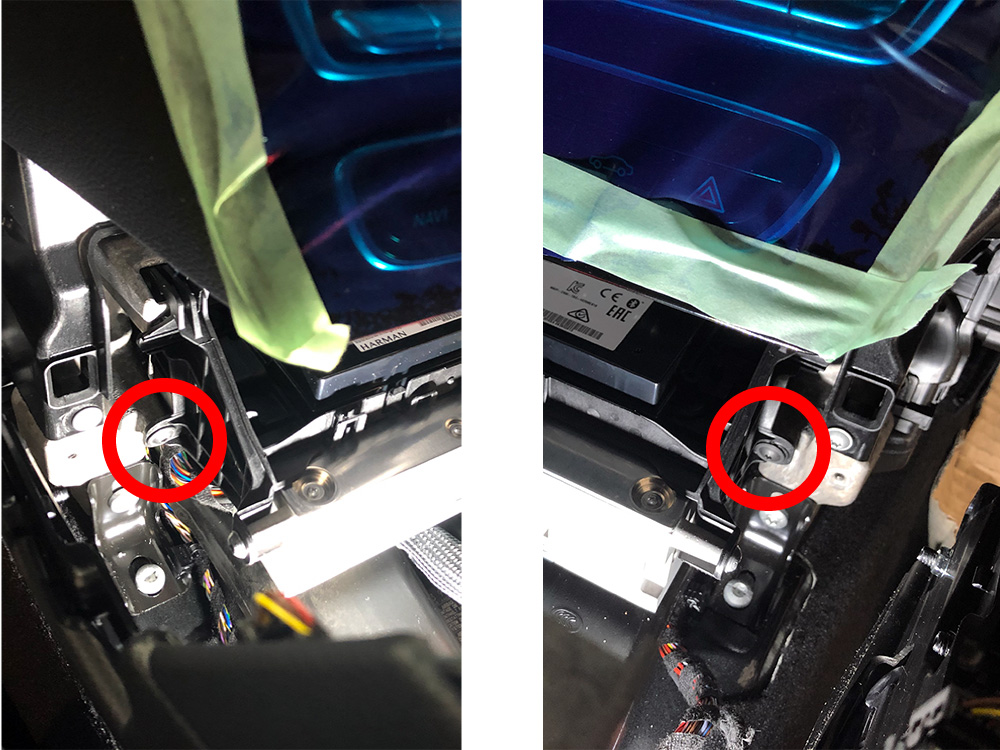

コマンドシステム本体を固定しているトルクスねじ(T20)2本を外し、
コマンドシステムを手前に取り出します。

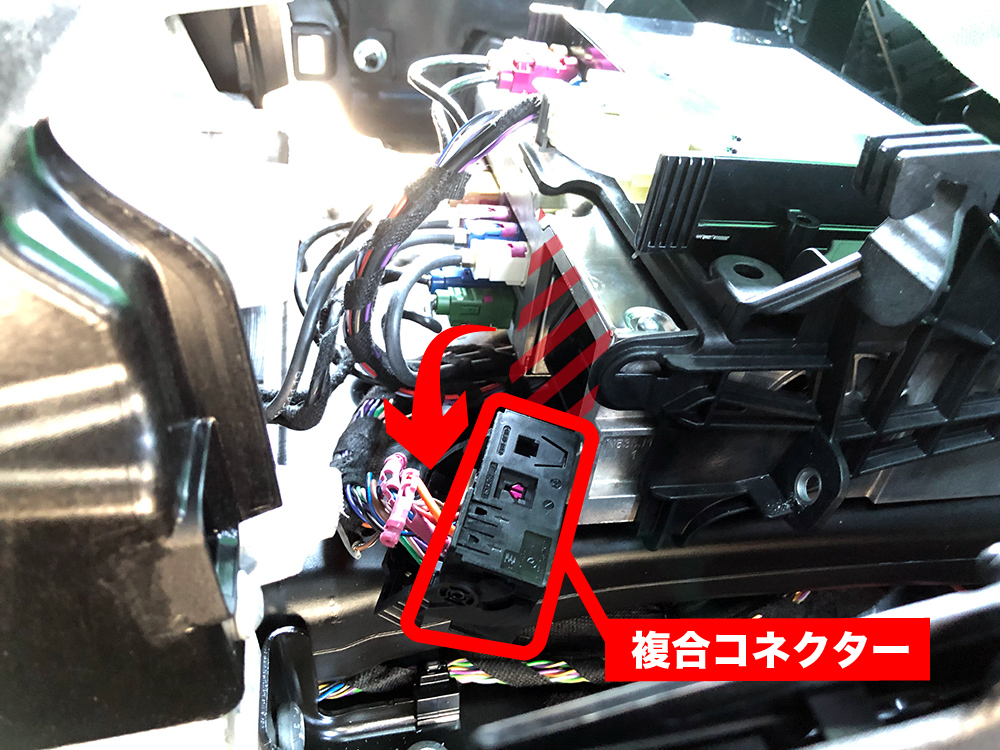

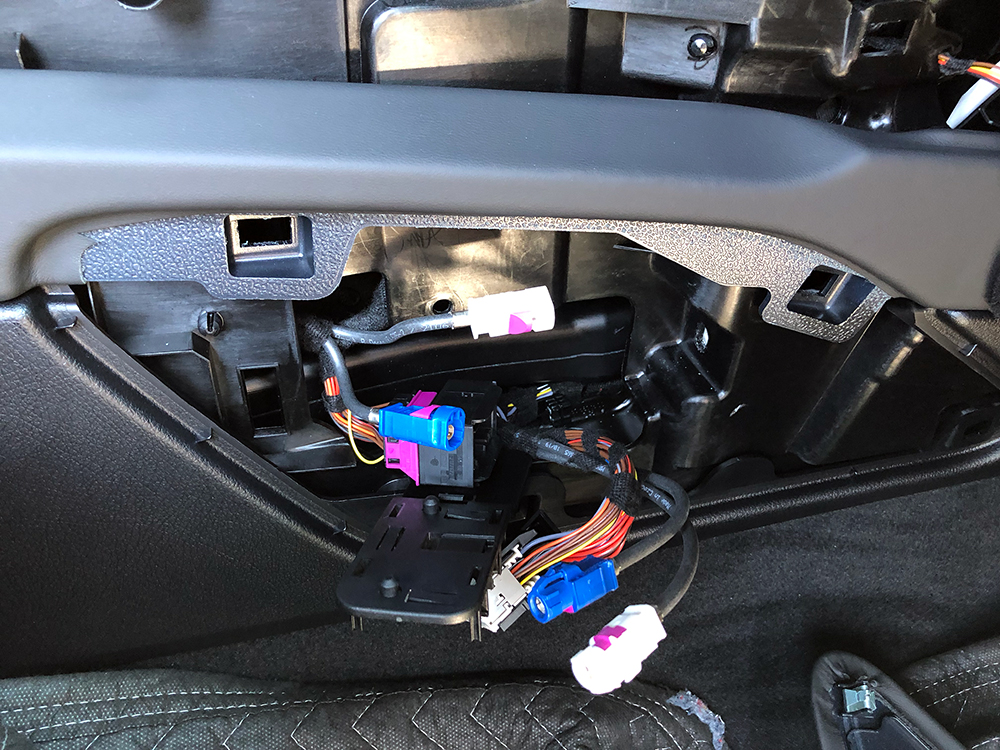

複合コネクターを取り外します。
E2TVを接続します。『取付説明書』の【２】以降をご覧下さい。
