＜注意事項＞
※ エンジン・イグニッションをOFFにした状態で作業して下さい
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意して下さい
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめ致します
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧下さい。

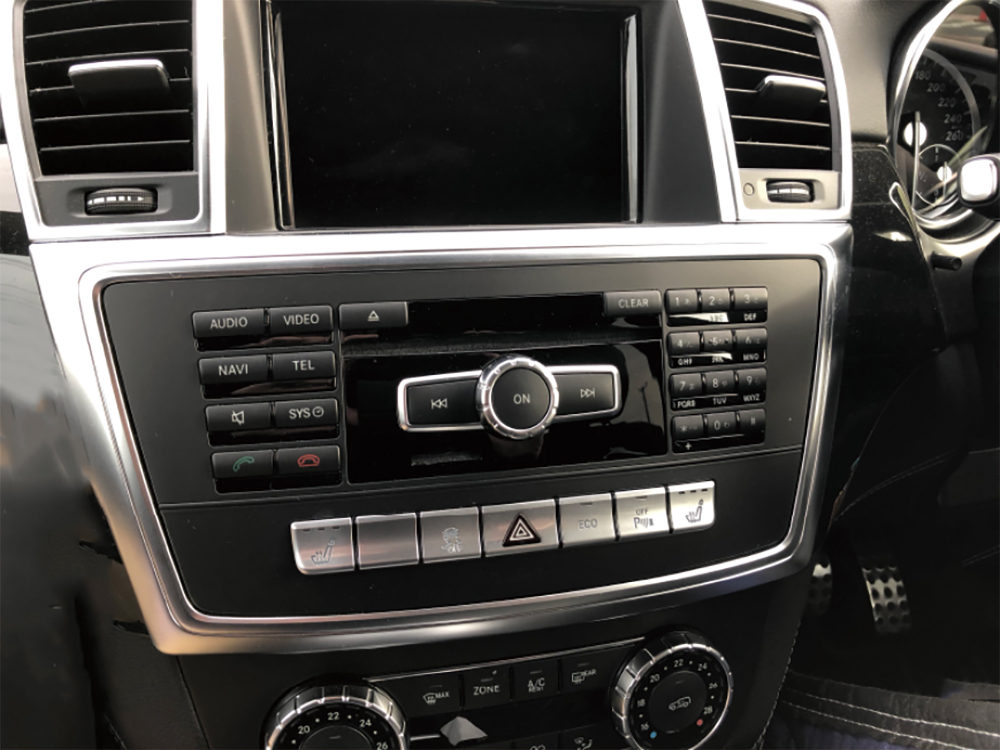

コマンドシステム本体周りの枠を外します。

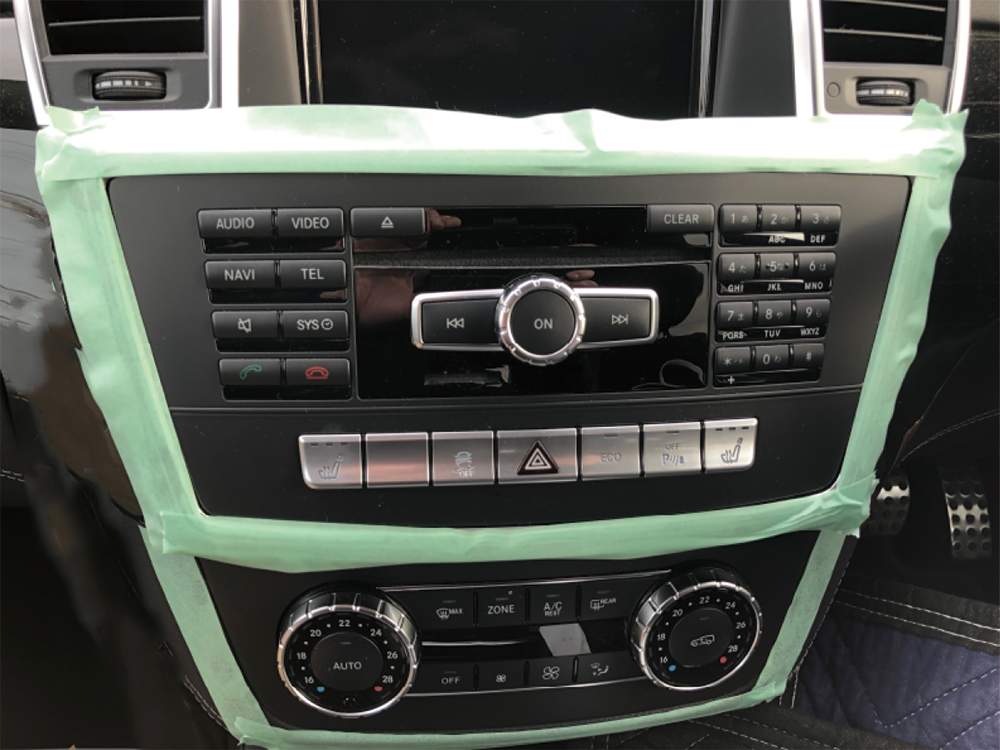

キズ付けない用テープで保護します。
ツメではまっているだけですので割と簡単に外れます。
次にA/Cパネルを外します。

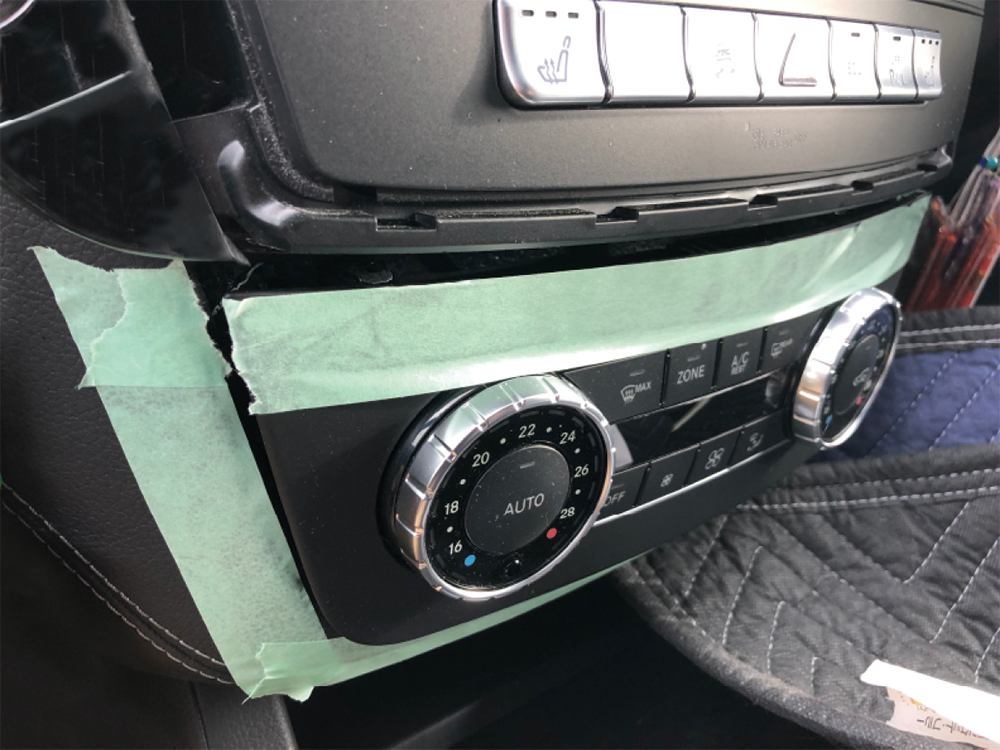

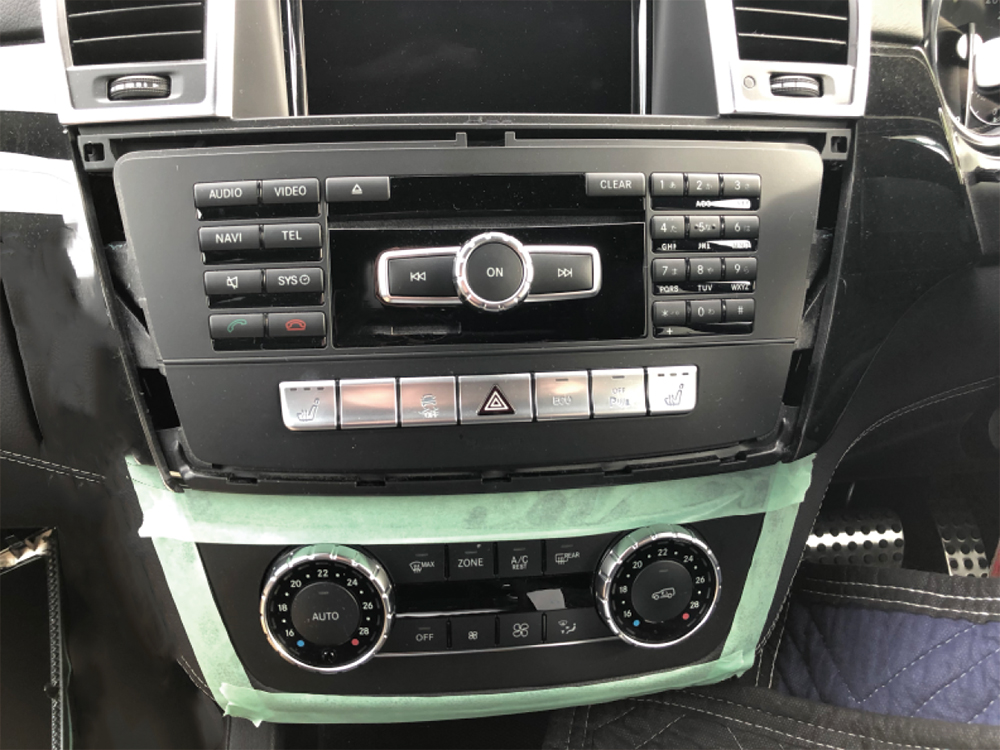

こちらもキズ付けない様にテープで保護します。
A/Cパネルの周りから内張剥がし等を使い、全体を浮かせます。
ツメではまっているだけの為、手前に引っ張り出します。
A/Cパネルを毛布等で保護して、手前に置いておきます。

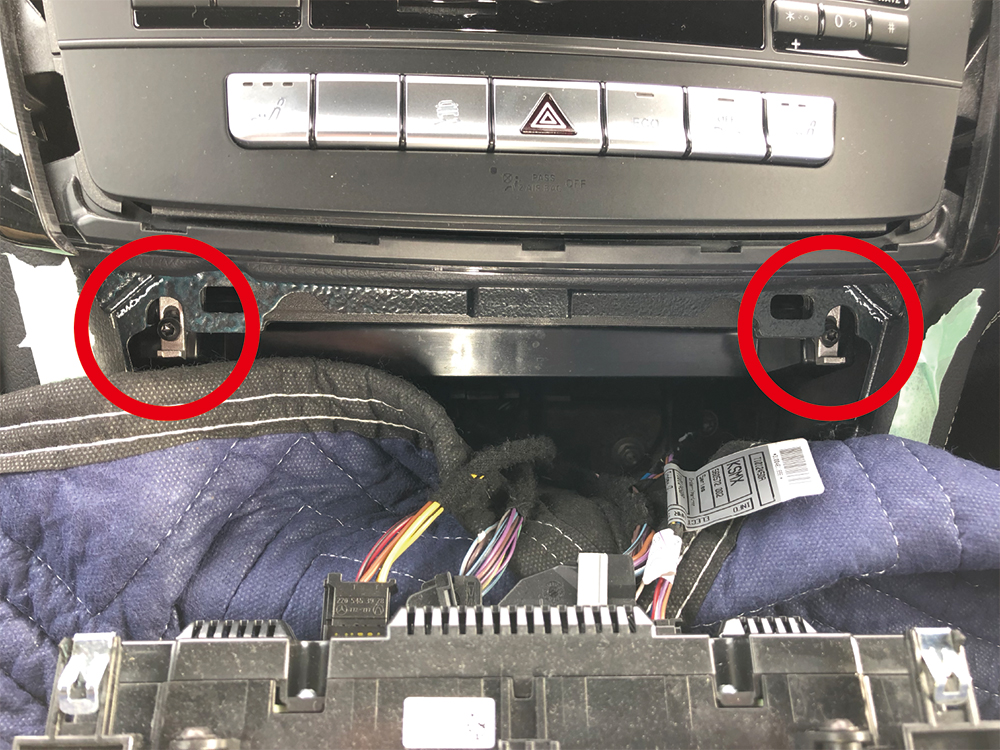

A/Cパネルの奥にトルクスねじが見えますので外します。

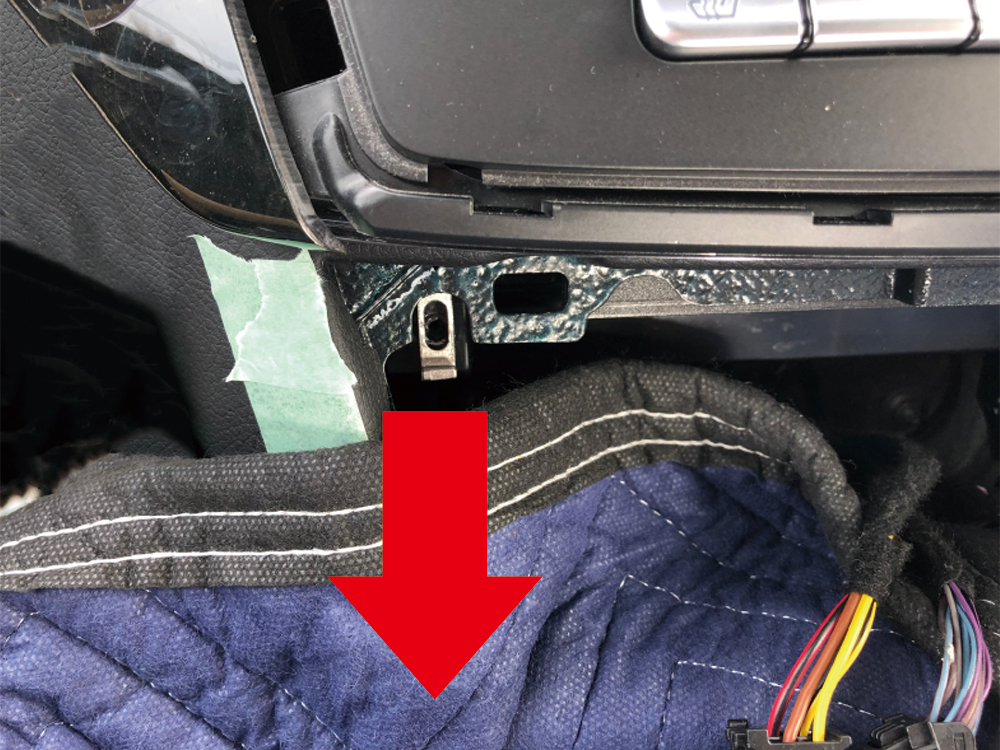

ねじの奥のレバーを下に引き出します。
コマンドシステムを固定しているレバーになります。

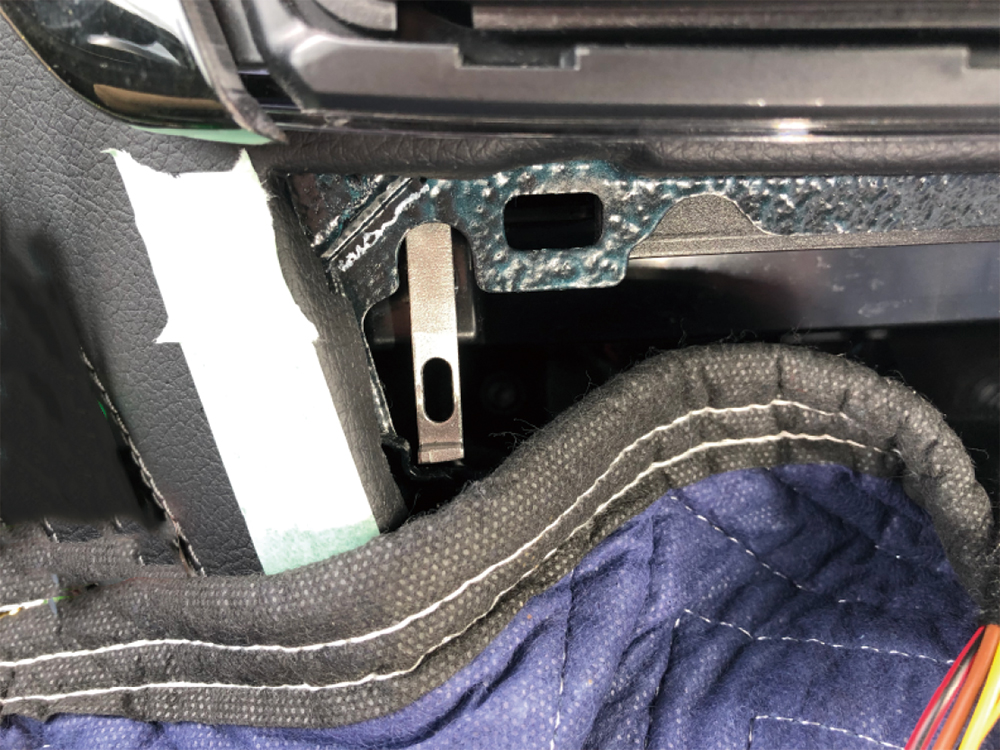

レバーを引き出した状態です。

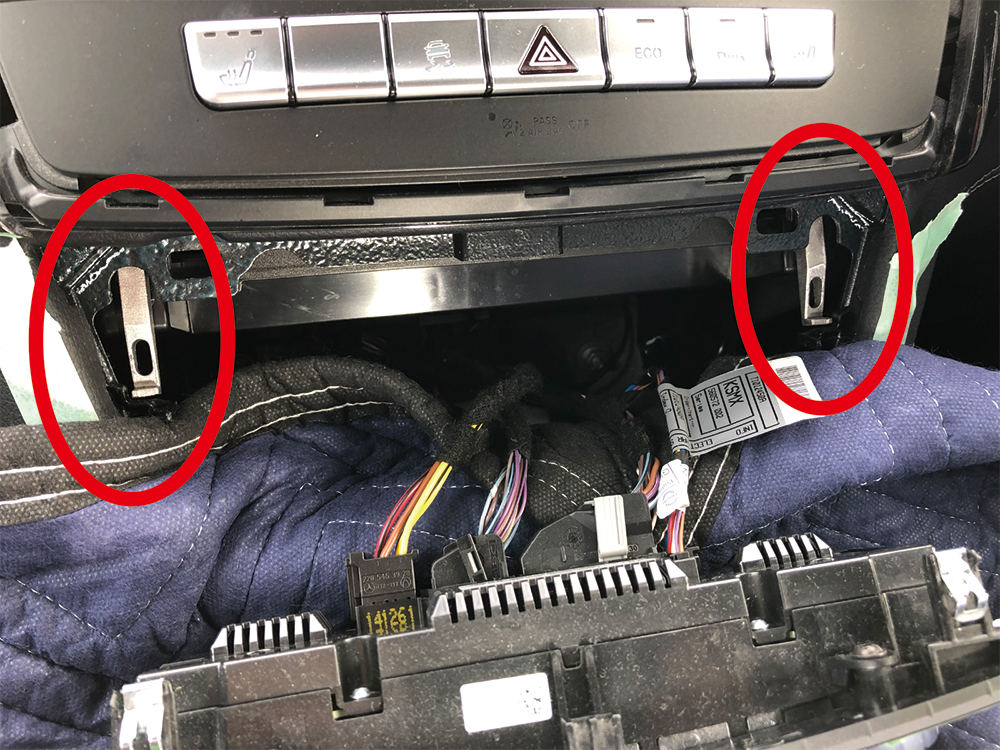

両側とも止まる位置までレバーを引き出します。

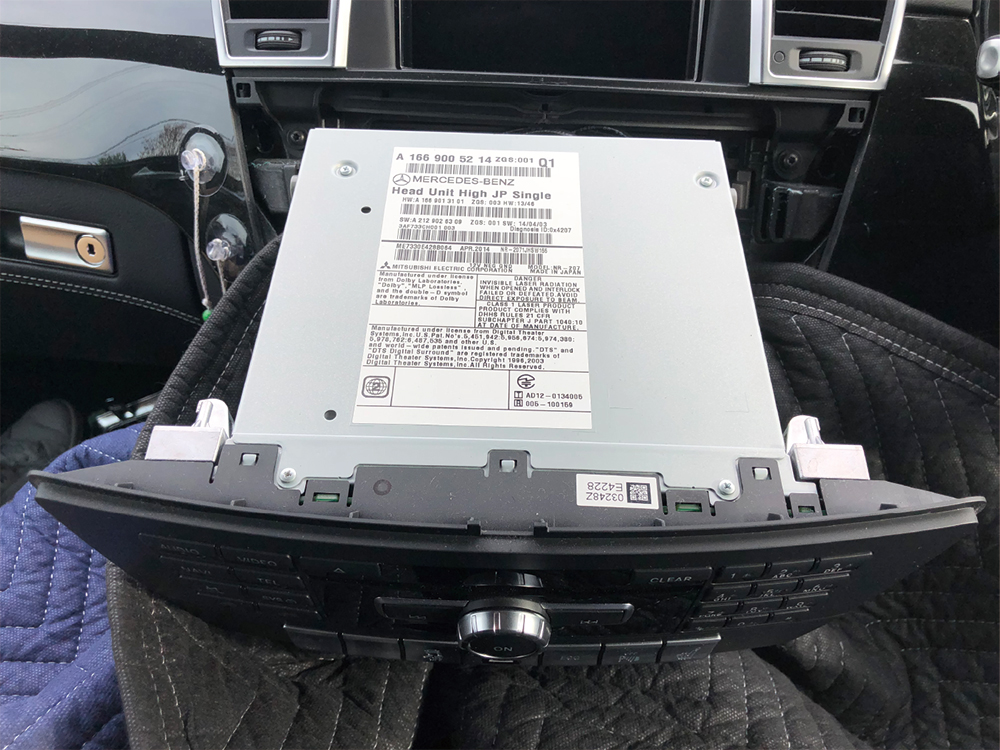

コマンドシステム本体を手前に取り出します。
キズ付けない様、毛布等で保護します。

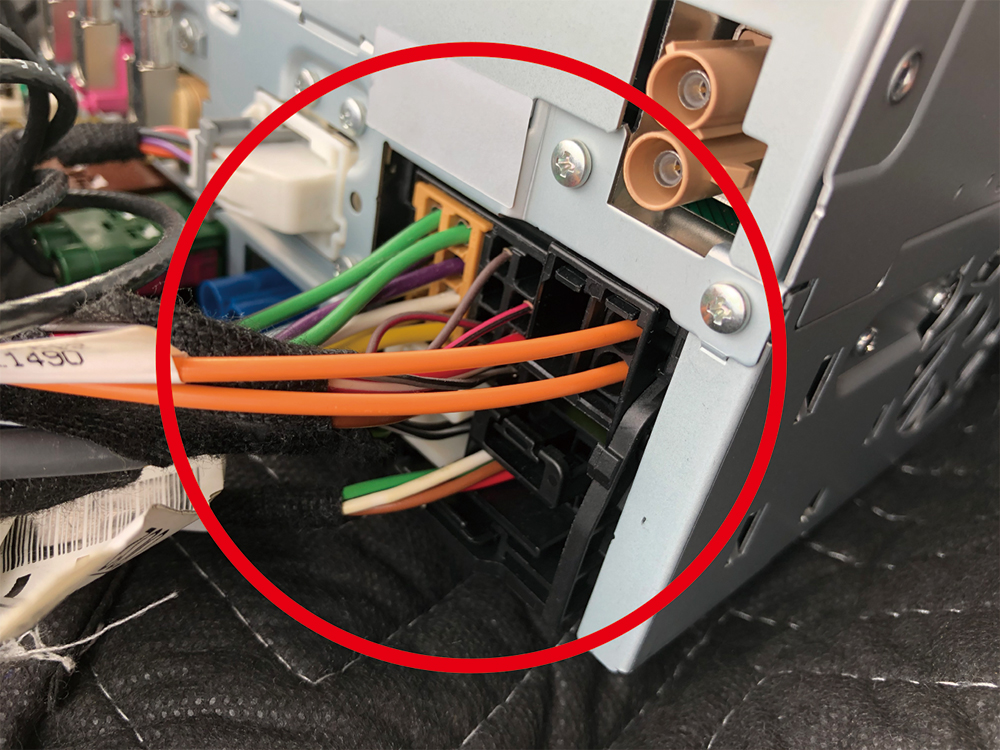

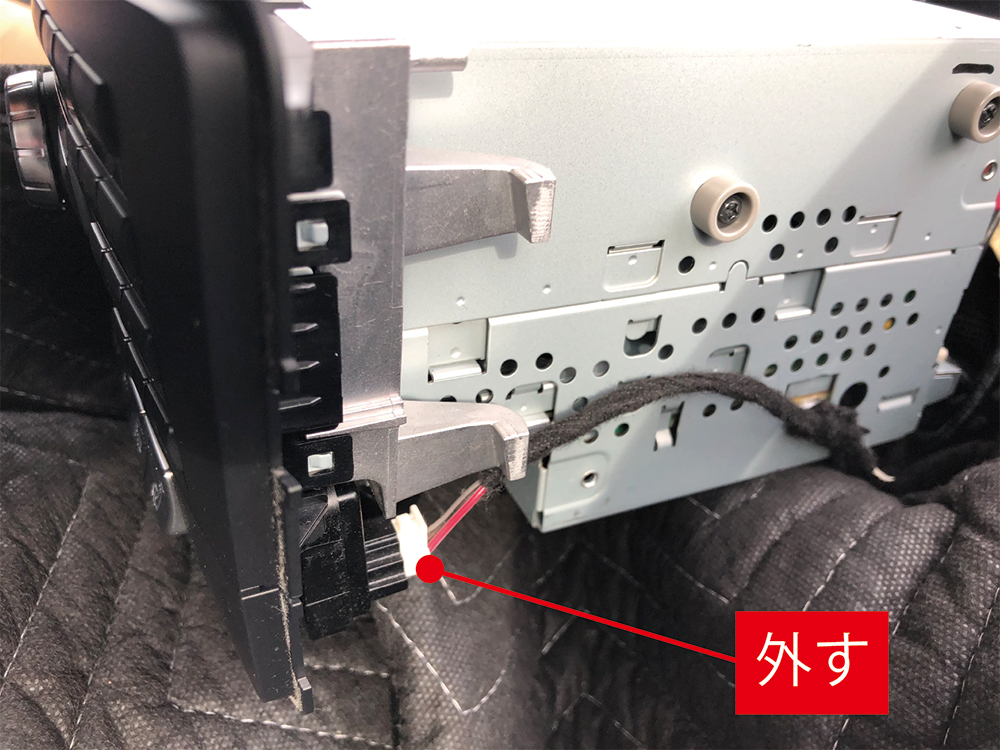

コマンドシステムのすぐ裏側のコネクター配線を外します。

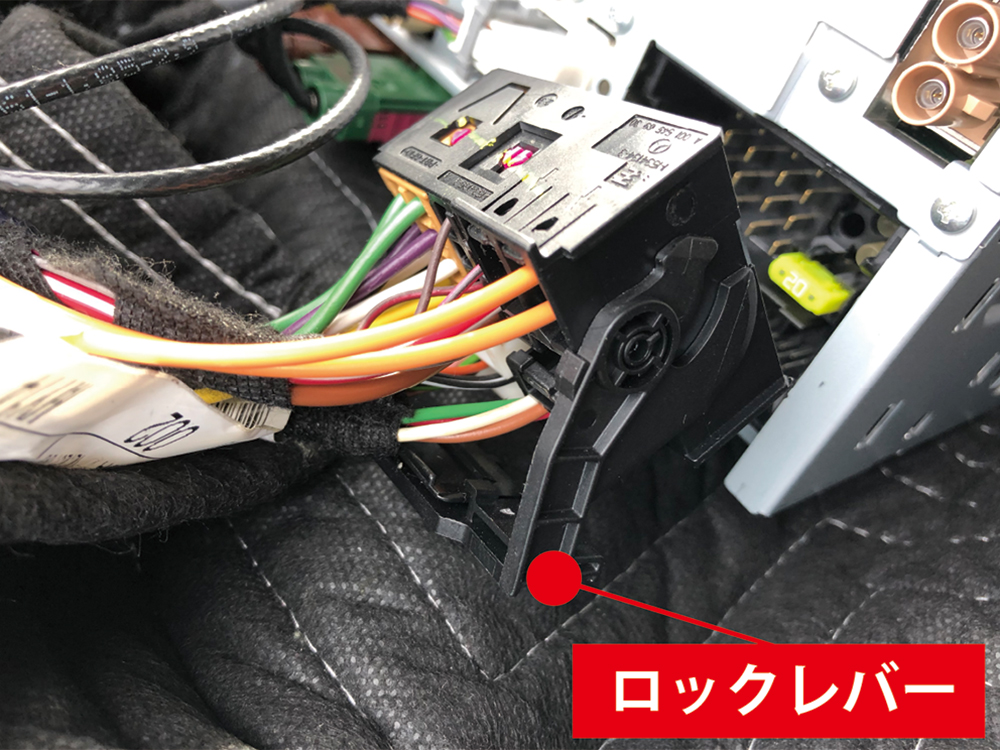

コマンドシステム本体裏側の黒いコネクターを外します。
ロックを解除しレバーを起こすと外れてきます。
作業完了後は『取付説明書』の【3】以降をご覧下さい。
