《 注意事項 》
※エンジン・イグニッションをOFFにした状態で作業してください。
※冬場は樹脂部品が割れやすくなりますので、十分に注意してください。
※パネルへの傷を防ぐため、養生をした上での作業をおすすめいたします。
※作業に必要な工具は付属しておりません。
※この作業には「トルクスドライバーT20」が必要です。
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧ください。

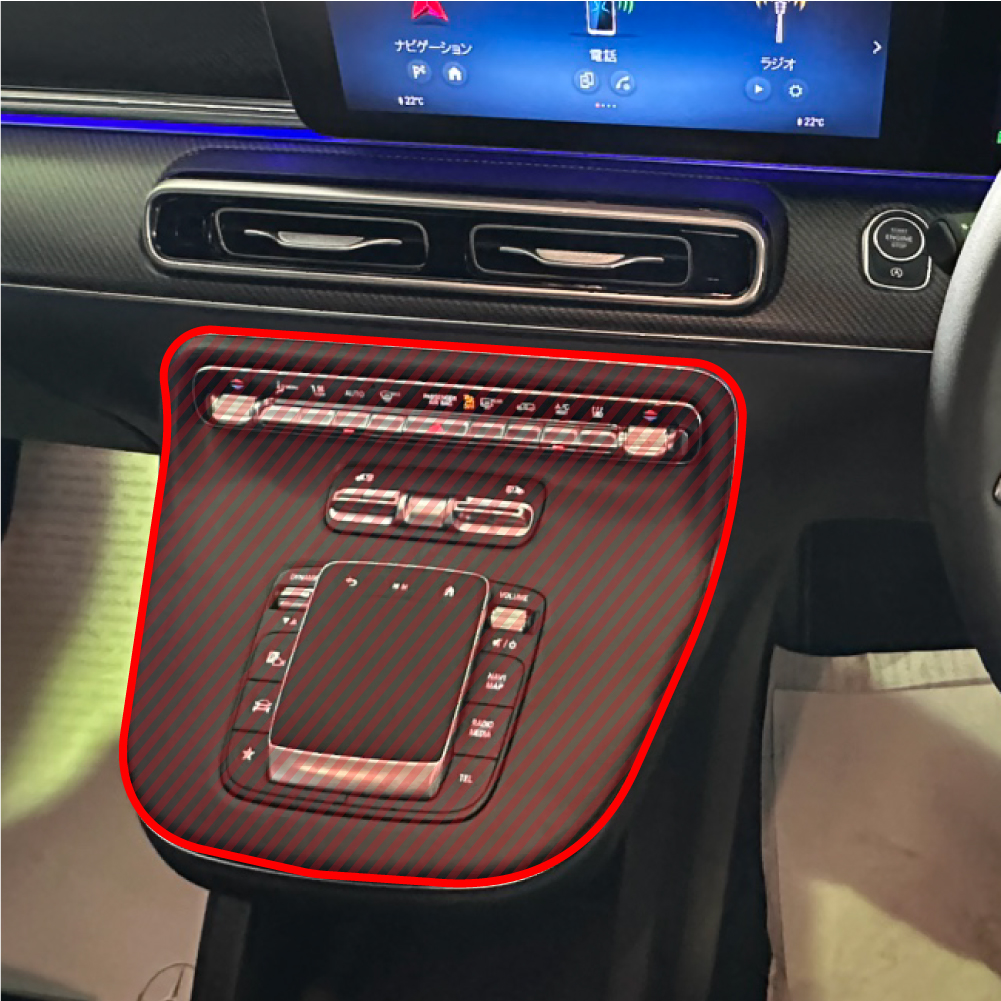

画像赤枠のコントローラーパネルを上方向に持ち上げて外します。
パネルはバネクリップで固定されているため、外す際に少し力を入れる必要があります。
タオルなどを使い、挟みながら上方向に持ち上げてください。
※次の写真で、コントローラーパネルを固定しているバネクリップを確認できます。
写真赤枠のように、バネクリップ4箇所で固定されています。

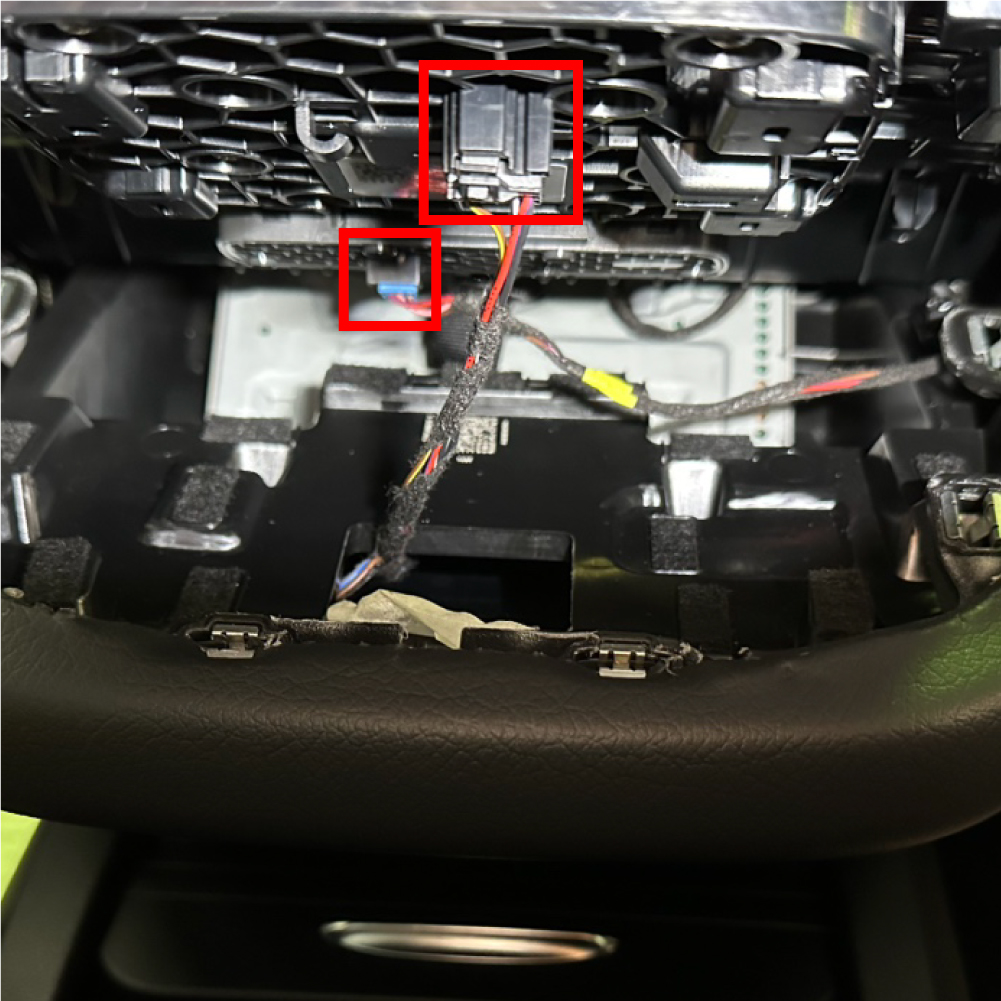

コントローラーパネルの裏側にある、写真赤枠のコネクタを、手前のコネクタから順に2箇所外します。

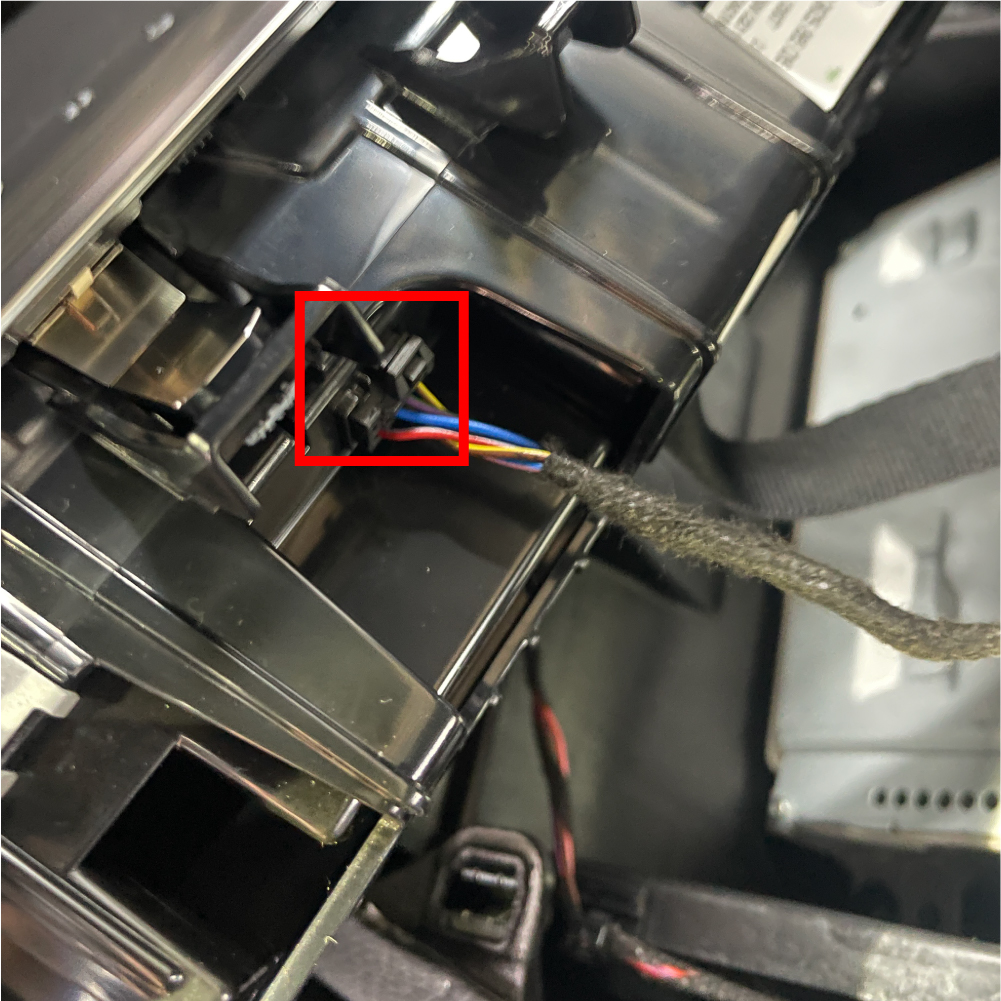

続いて、写真赤枠のコネクタを外します。

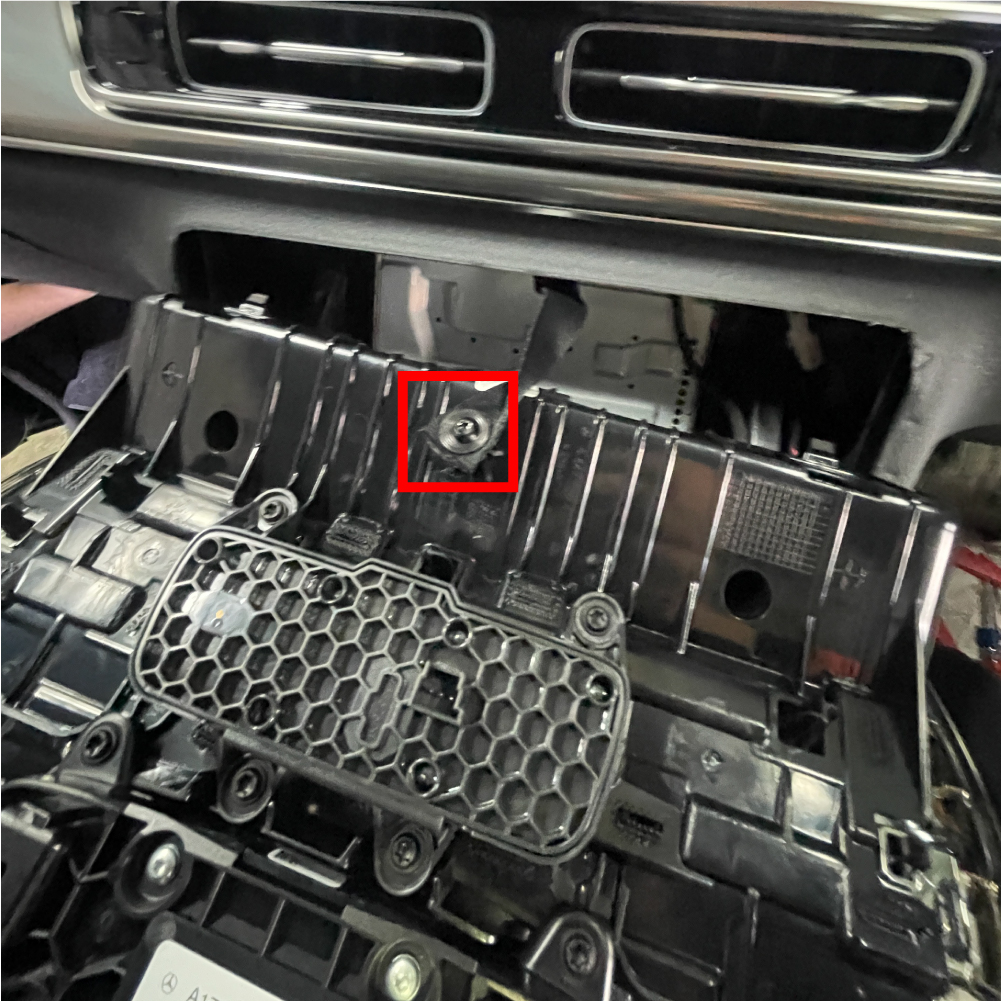

続いて写真青枠、ストラップのトルクスネジ（T20)を外し、コントローラーパネルを完全に取り外します。
メインユニットが見えてきます。

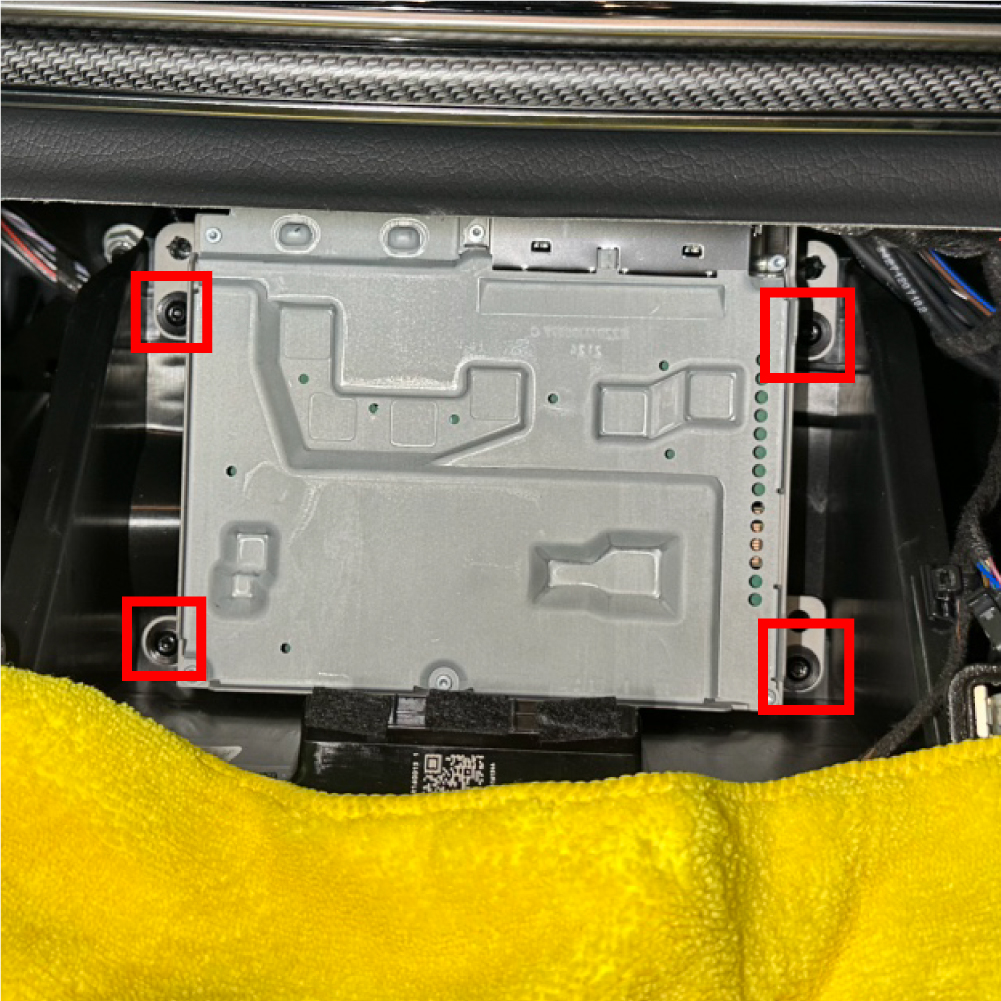

写真赤枠のトルクスネジ（T20）を4箇所外します。

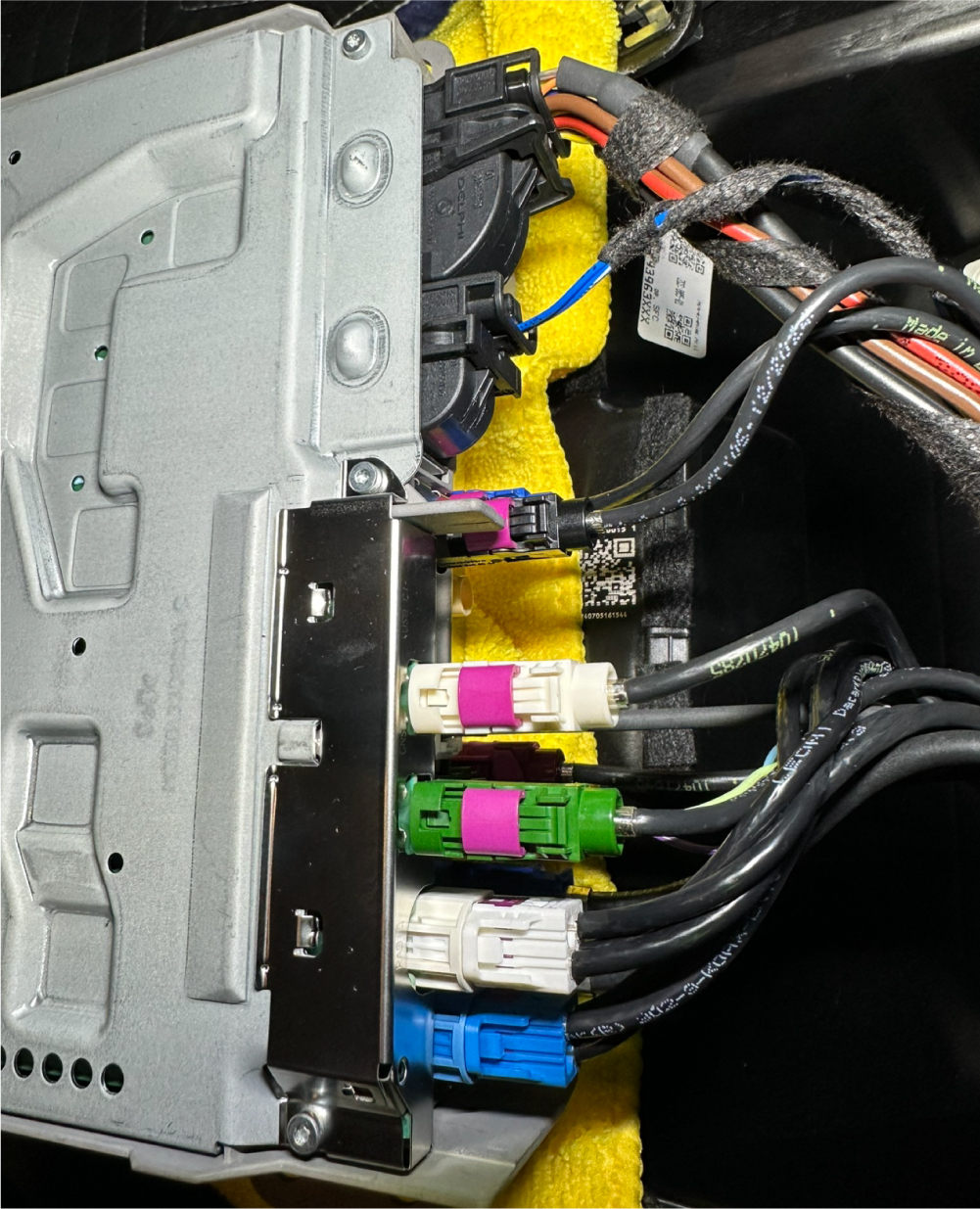

以上でメインユニット裏側のコネクタにアクセスできます。
『取付説明書』の【3】以降をご覧ください。
