＜注意事項＞
※ エンジン・イグニッションをOFFにした状態で作業して下さい
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意して下さい
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめ致します
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧下さい。
1. シート下カバーの取り外し

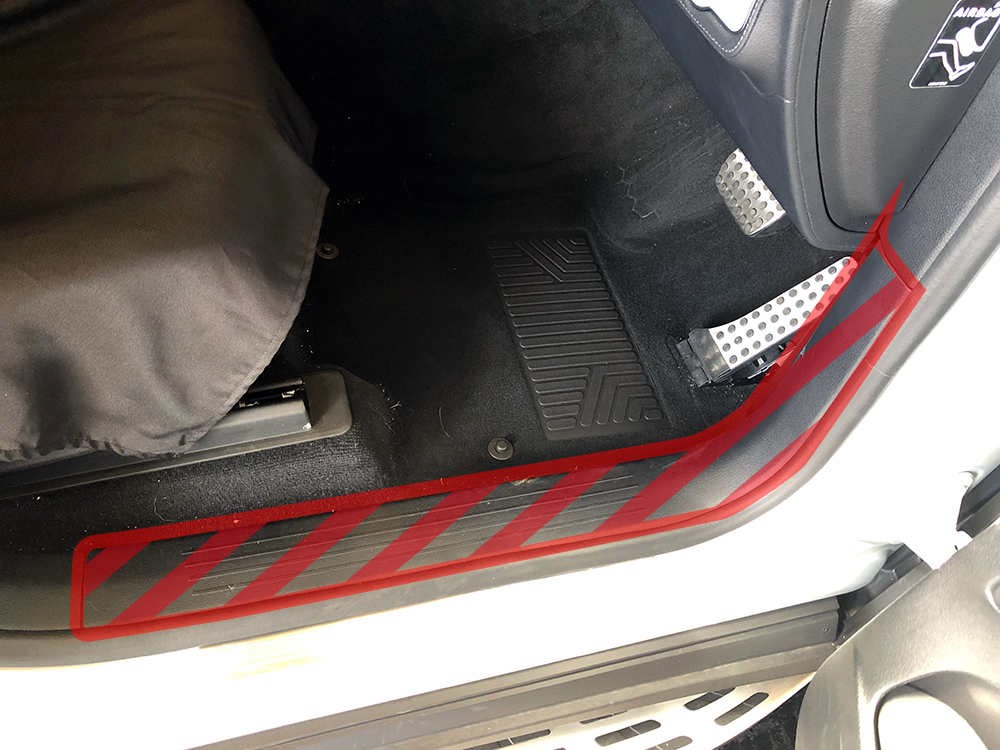

右側サイドステップトリムを取り外します。
右前席シートレールの前側の固定ボルト(E型トルクスE12)2本を取り外します。

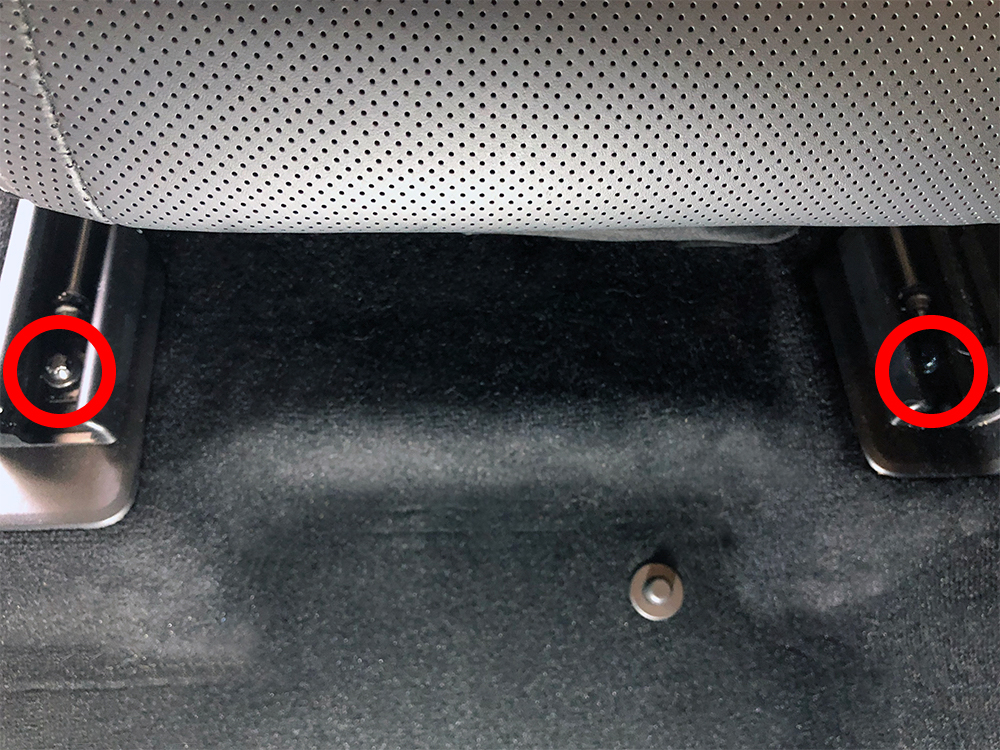

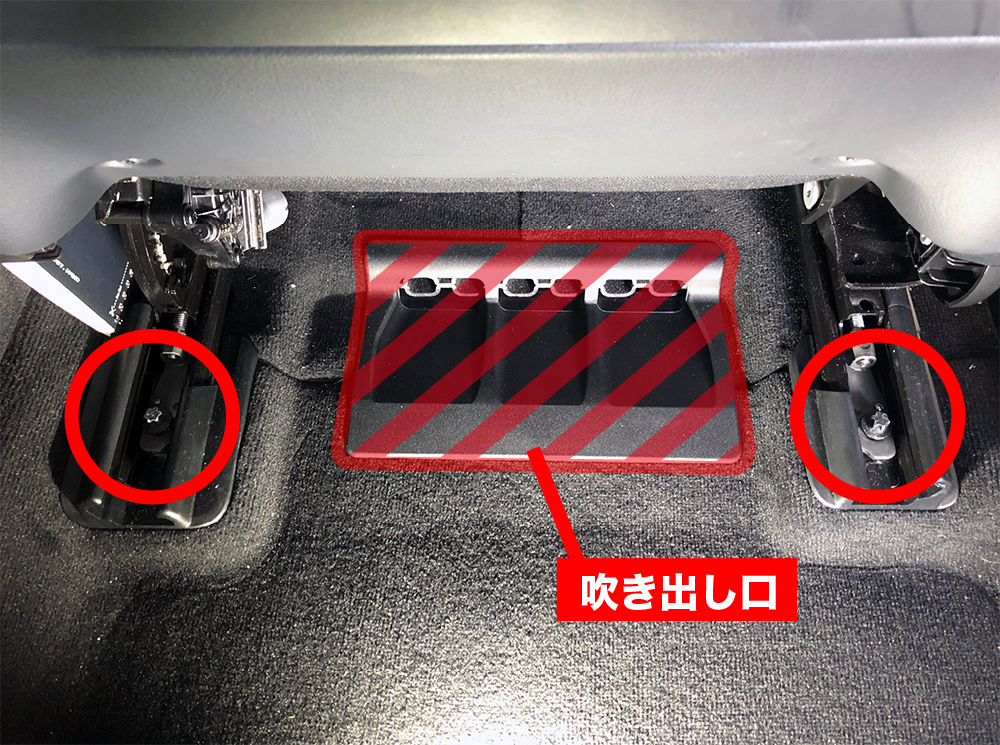

右前席シートレールの後ろ側の固定ボルト(E型トルクスE12)2本を取り外します。
リヤ足元のエアコン吹き出し口も取り外し、シートを持ち上げ奥に倒しておきます。
アクセルペダル固定ナット(13mm)2個を取り外します。

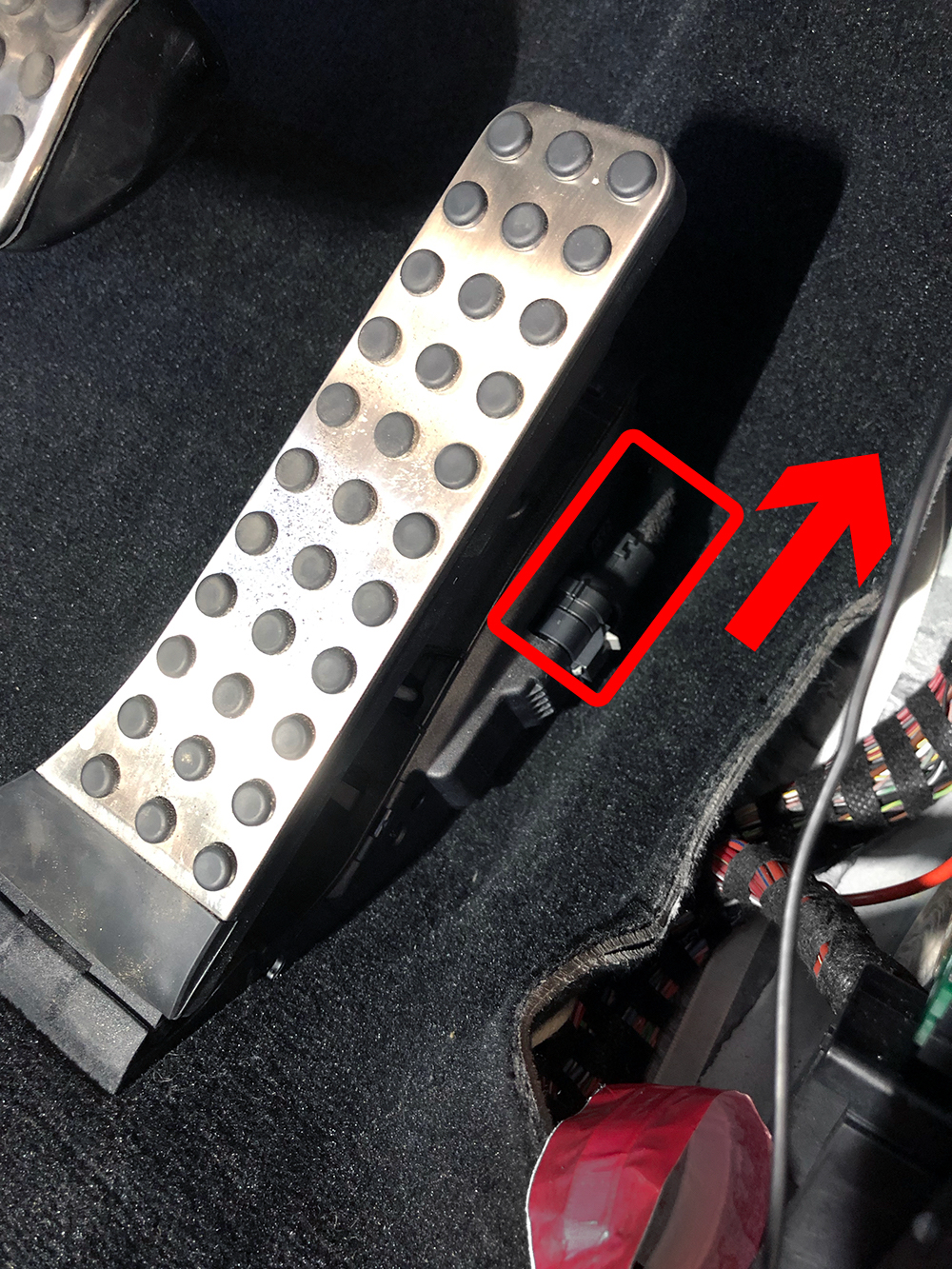

アクセルペダルのコネクターを外します。

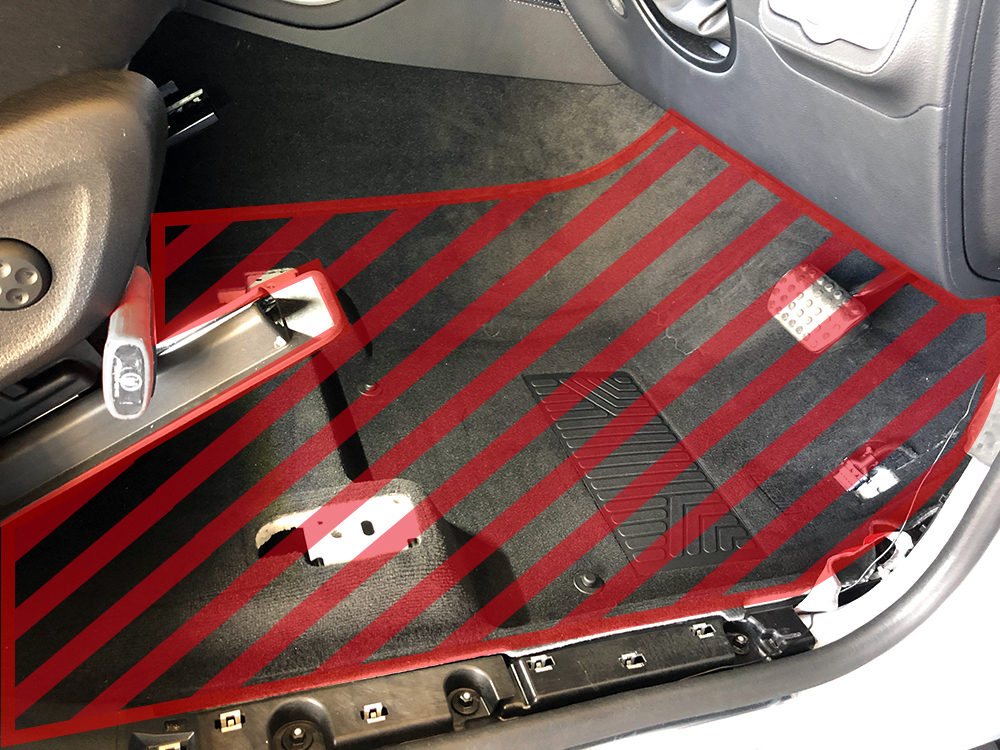

フロアカーペットを取り外します。

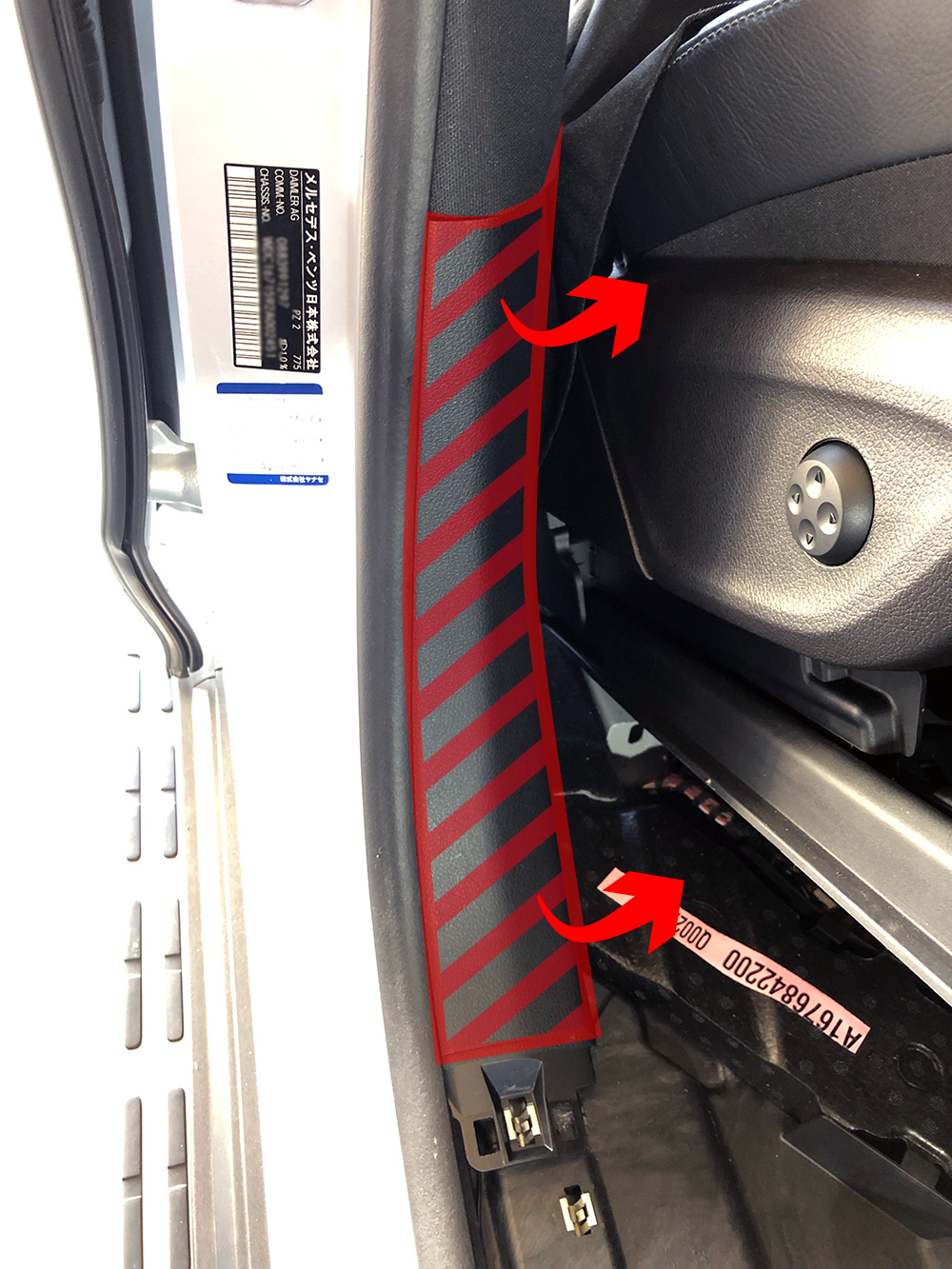

Bピラー下部を浮かせた状態にします。

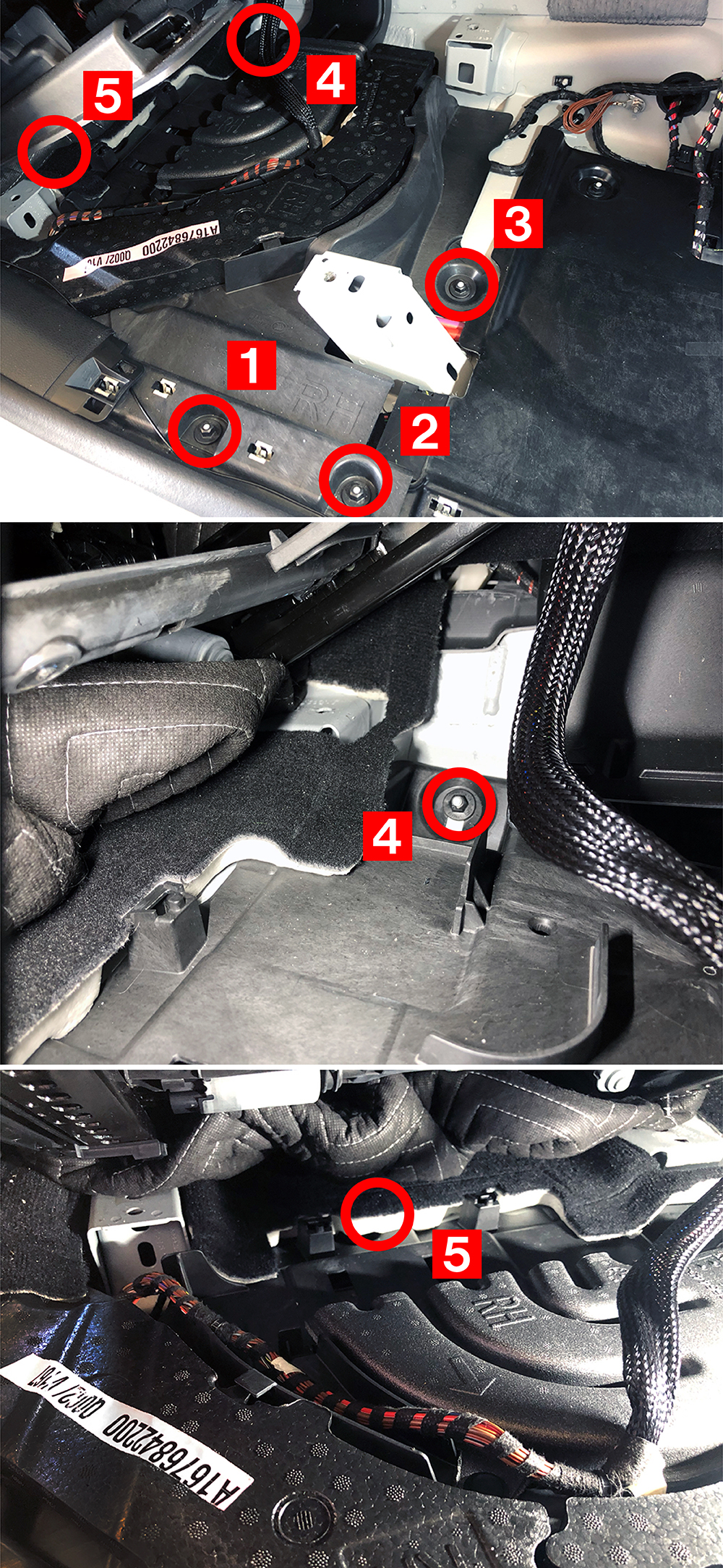

シート下のカバーを取り外すため、
5箇所の固定ナット(10mm)を取り外します。
［5］はシート下後ろ側のフロアカーペット下にあるためご注意ください。

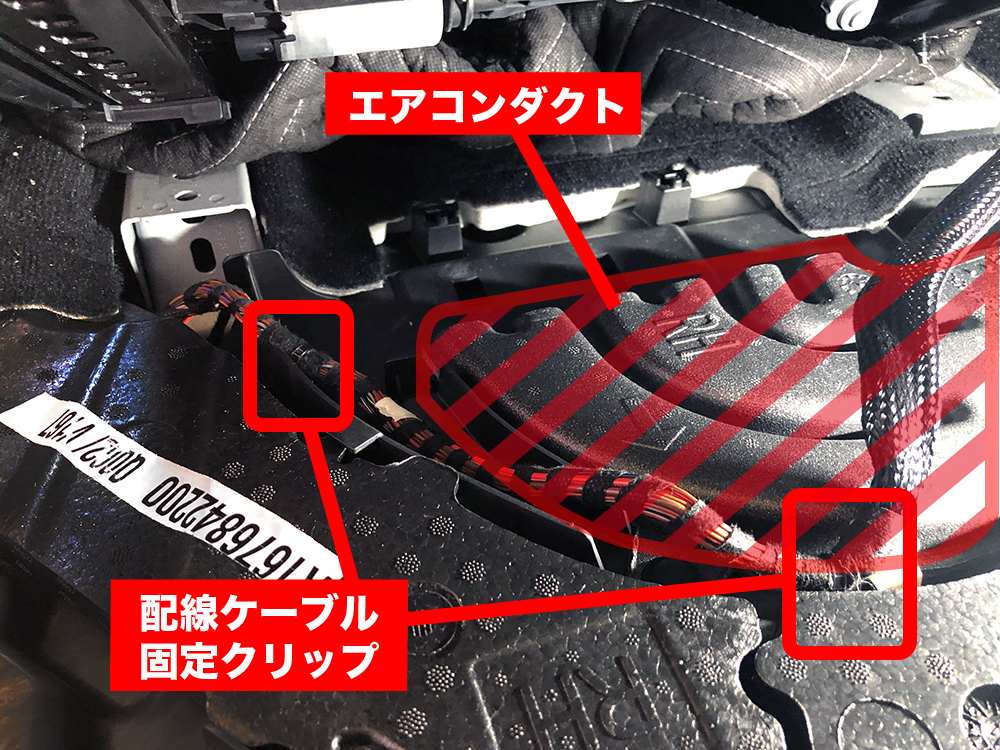

配線ケーブルの固定クリップ2箇所を取り外します。
後席用の足元のエアコンダクトも固定クリップを外し、取り外します。
シート下後ろ側のフロアカーペットを持ち上げながらシート下カバーを取り外します。
2.コマンドシステムの配線

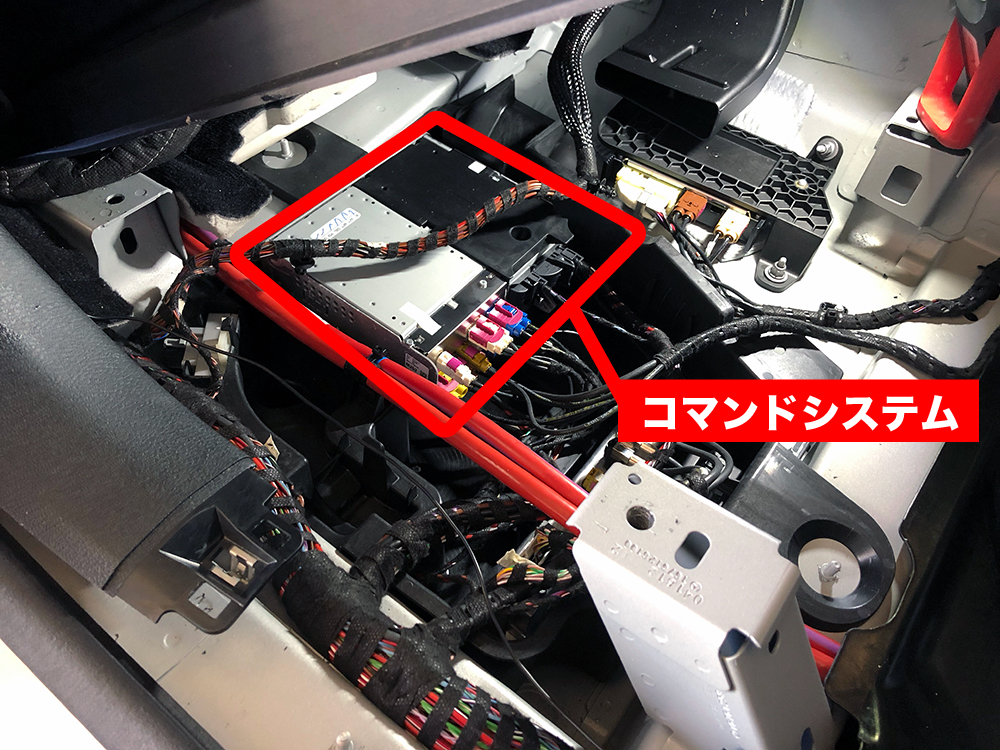

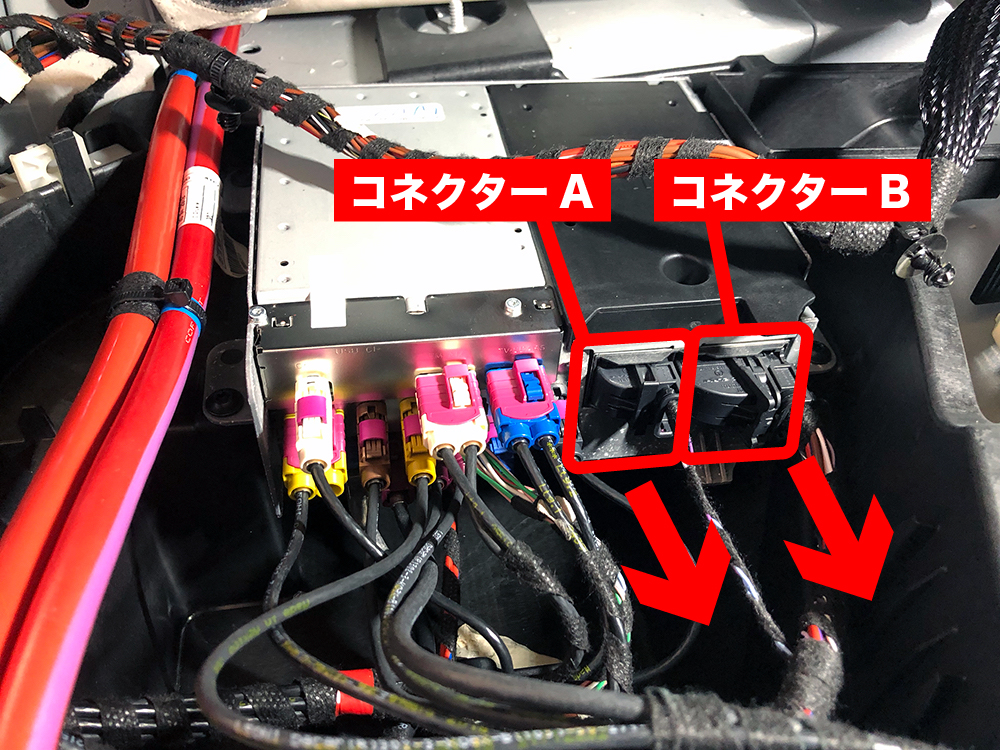

シート下カバーを外すと、コマンドシステム本体が見えます。

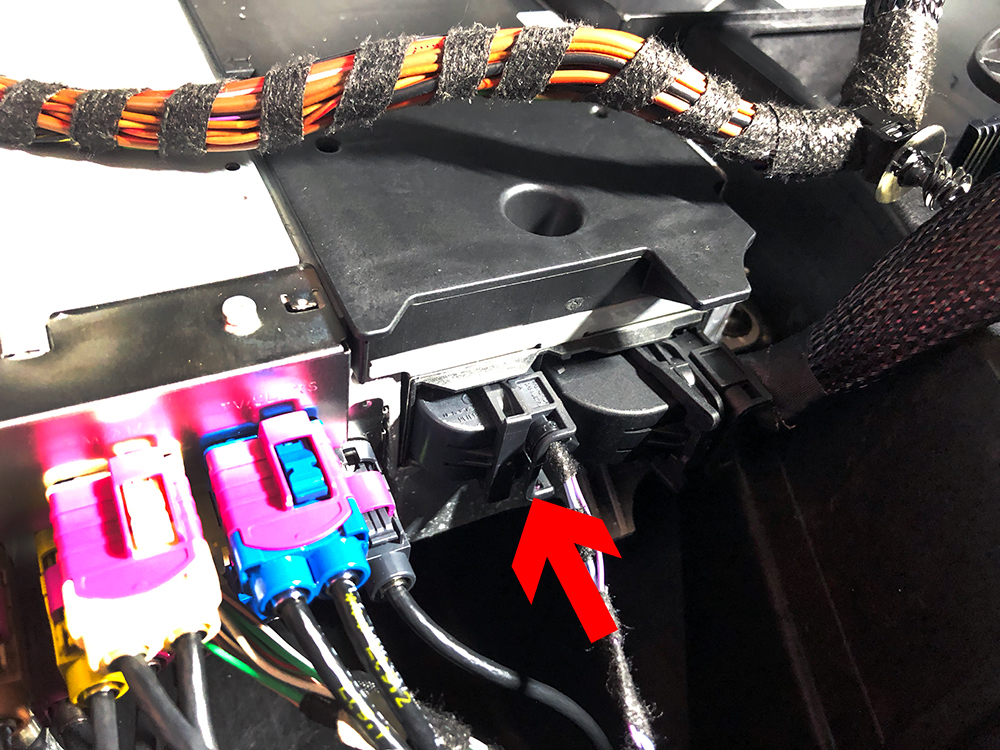

コネクターBを取り外します。
先にコネクターAを外した後、コネクターBを外してください。

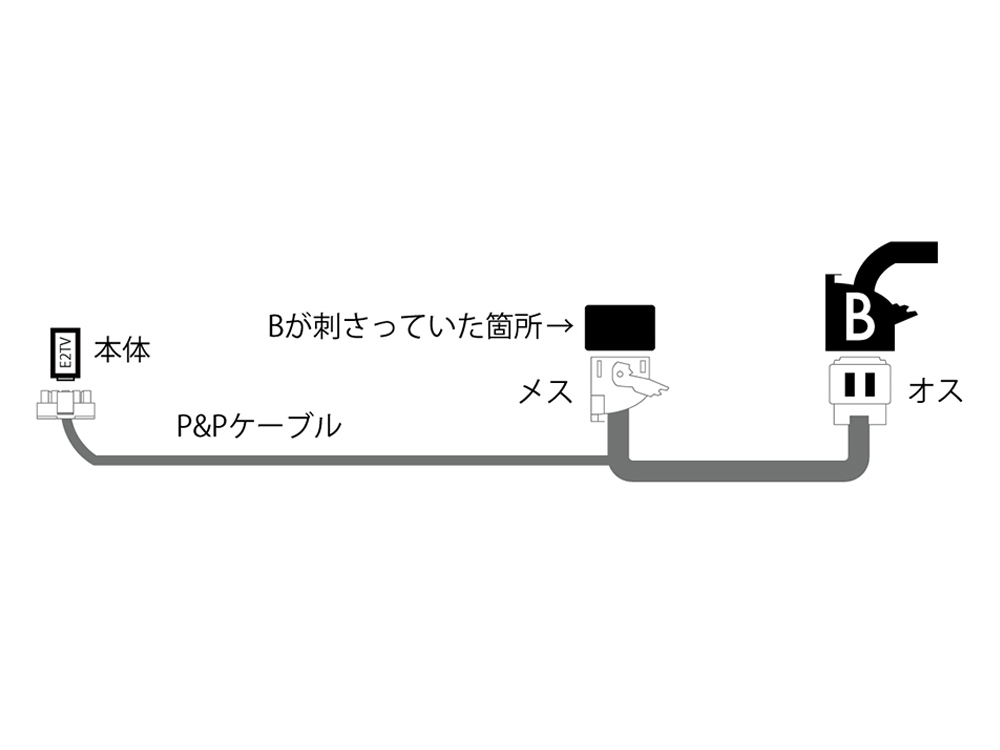

コネクターBと、弊社P&Pケーブルのオス側を接続します。

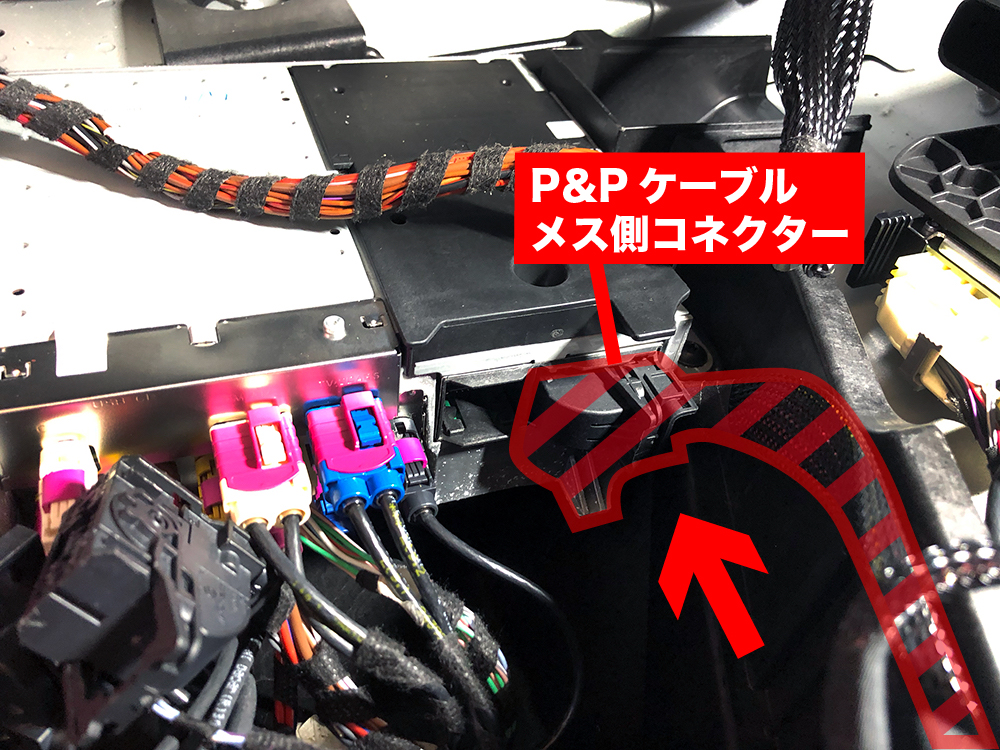

コネクターBを取り外した箇所に
弊社P&Pケーブルのメス側コネクターを接続します。
コネクターAを元に戻します。

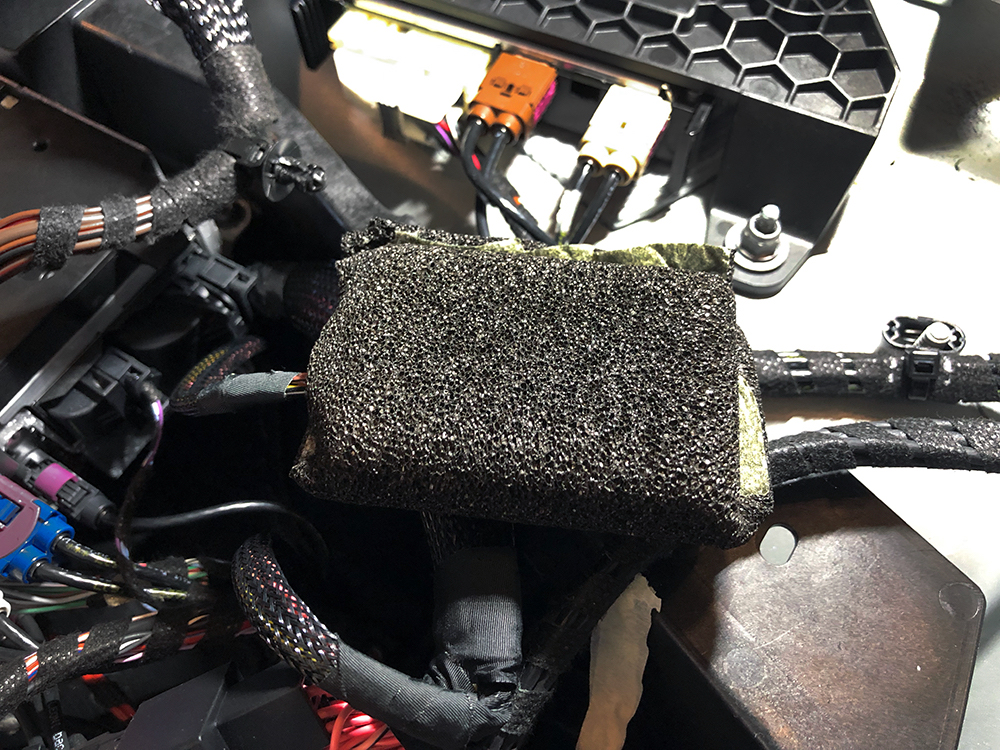

コマンドシステム本体の隙間などのスペースに、ケーブルやE2TV本体を収めます。
作業完了後は『取付説明書』の【4】以降をご覧下さい。
