EQS SUV X296/EQE SUV X294
メインユニットアクセスマニュアル
＜注意事項＞※ エンジン・イグニッションをOFFにした状態で作業してください
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意してください
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめいたします
※ 作業に必要な工具は付属しておりません
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧ください。
1．センターコンソール下の小物入れの取り外し

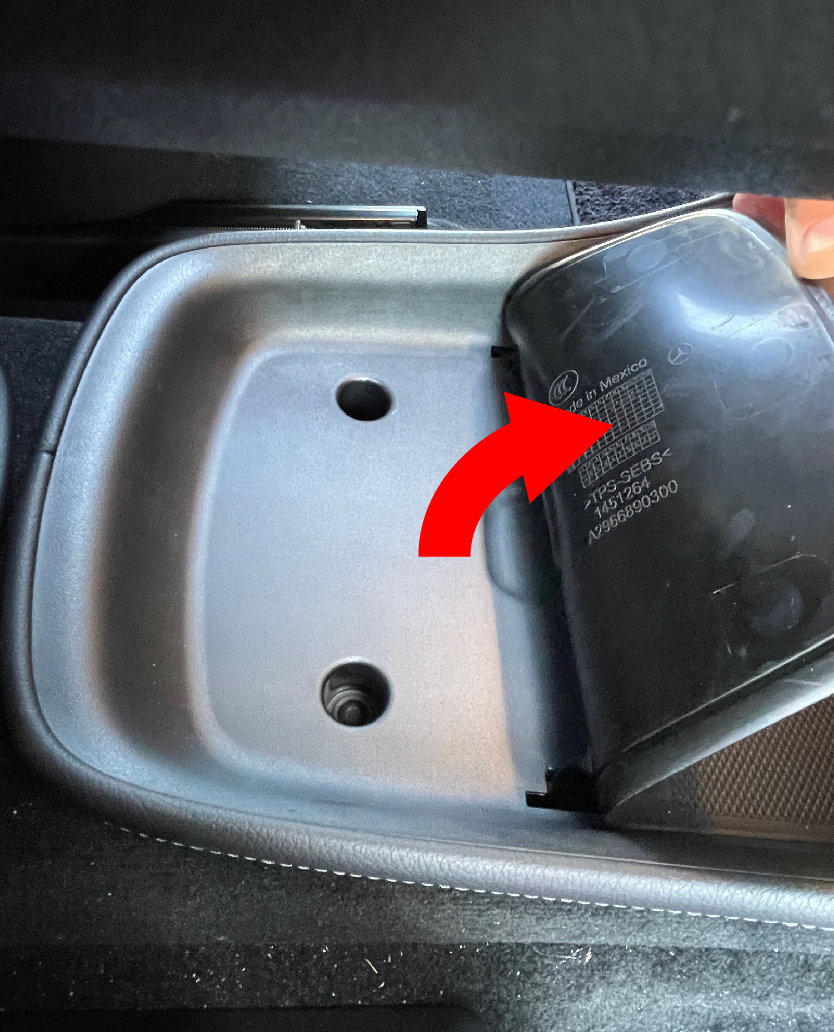

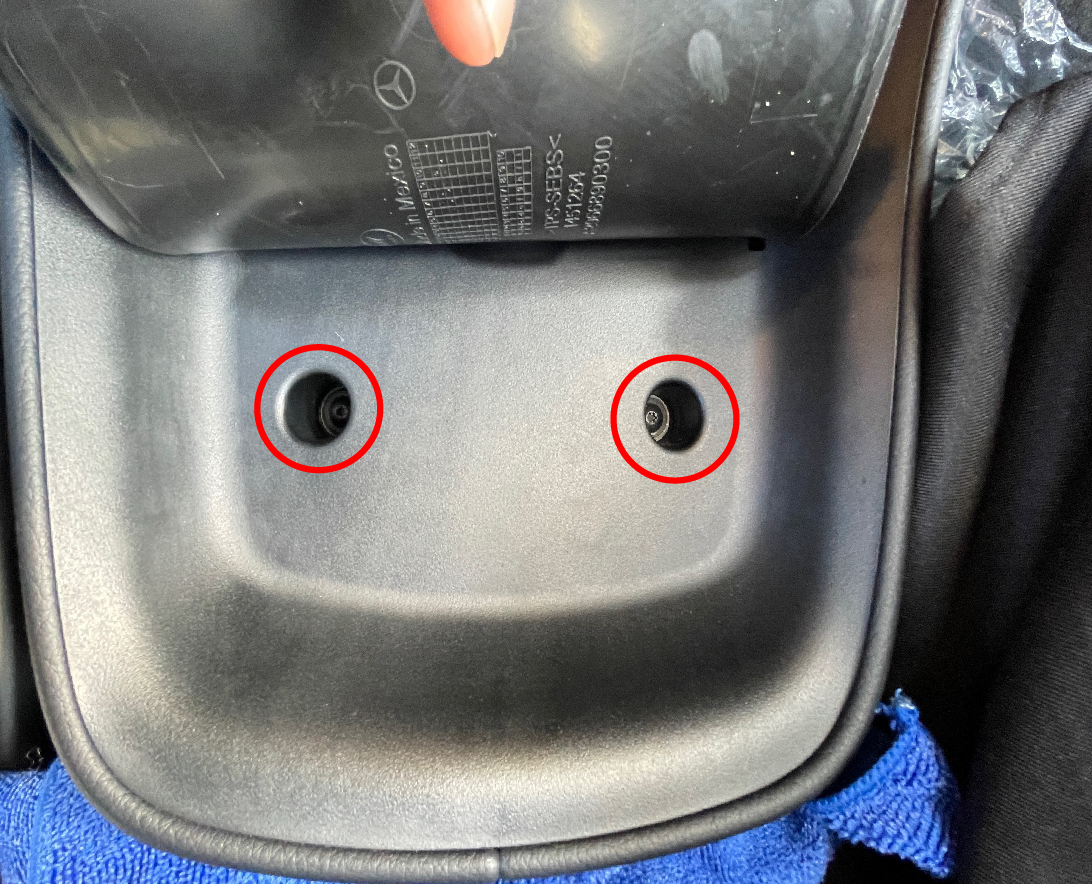

小物入れのラバーマットリヤ側を持ち上げて、トルクスネジ(T20)を取り外します。

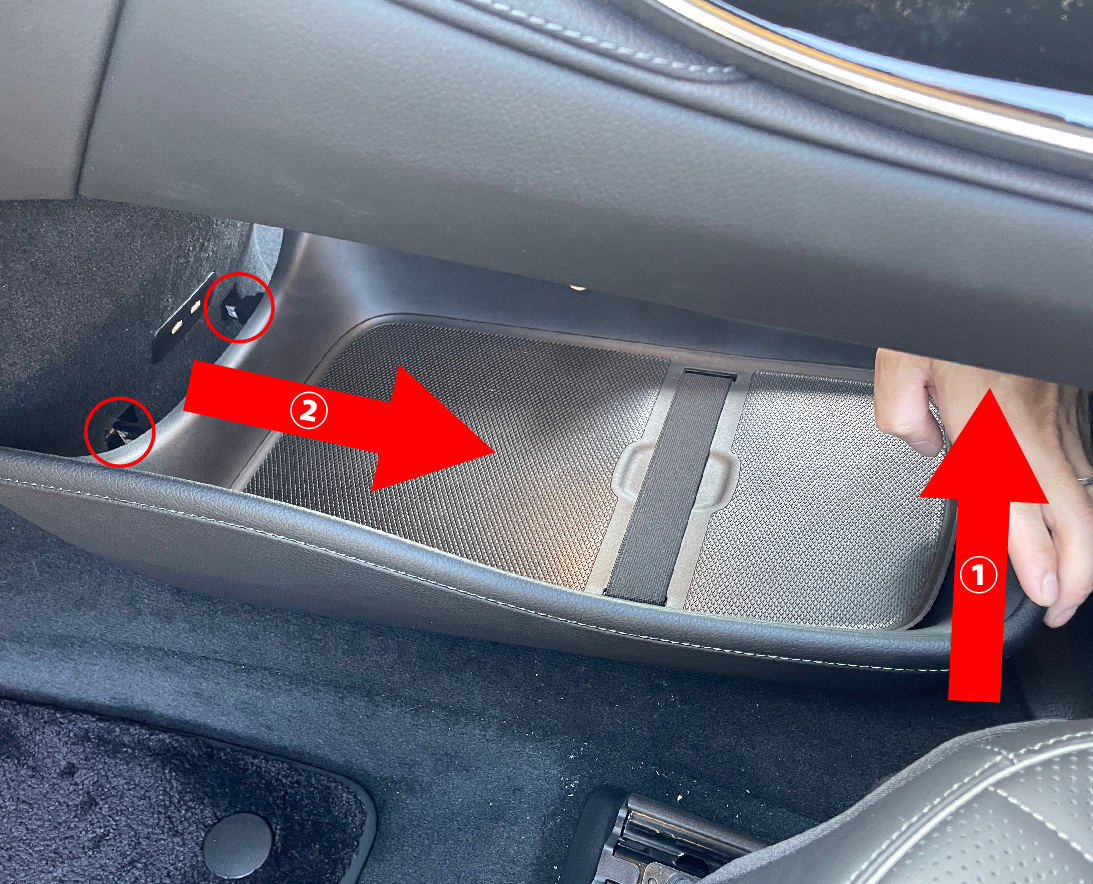

小物入れリヤ側を少し上に持ち上げてから、後ろ方向に引いて取り外します。（固定クリップ2カ所）
2．USBポートが付いているカバーの取り外し

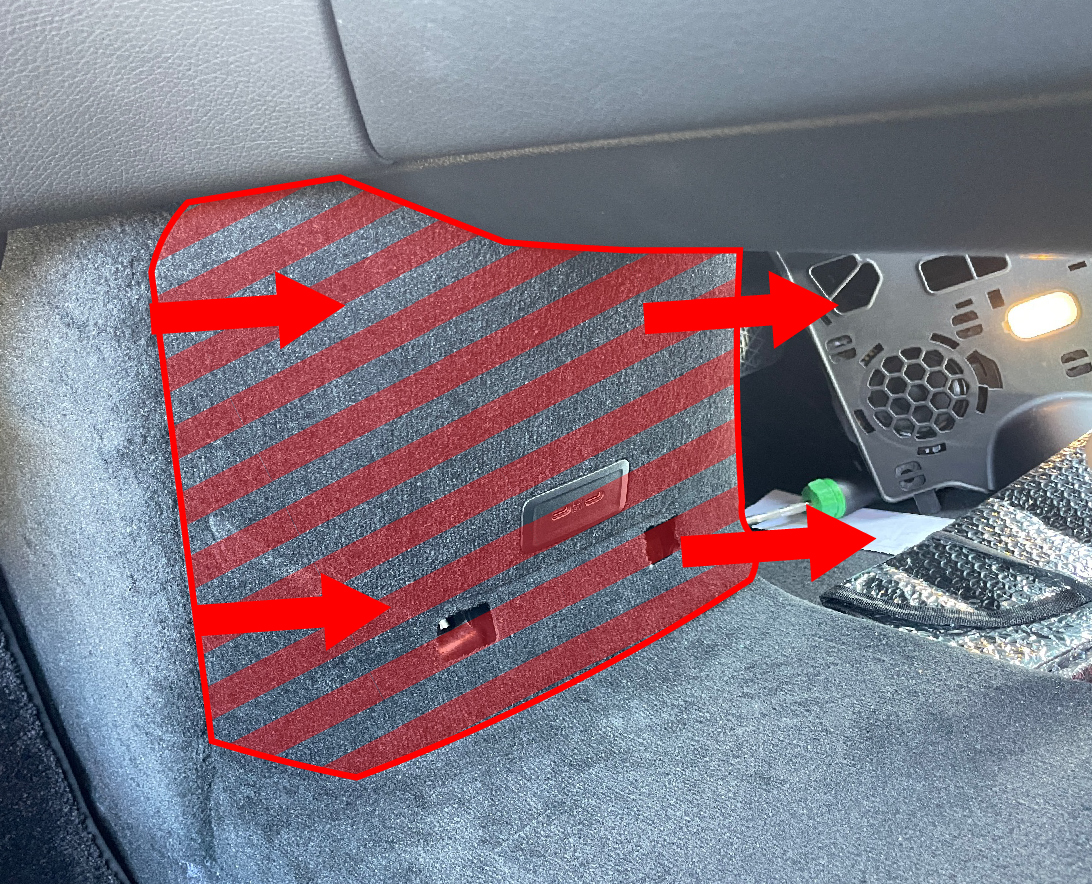

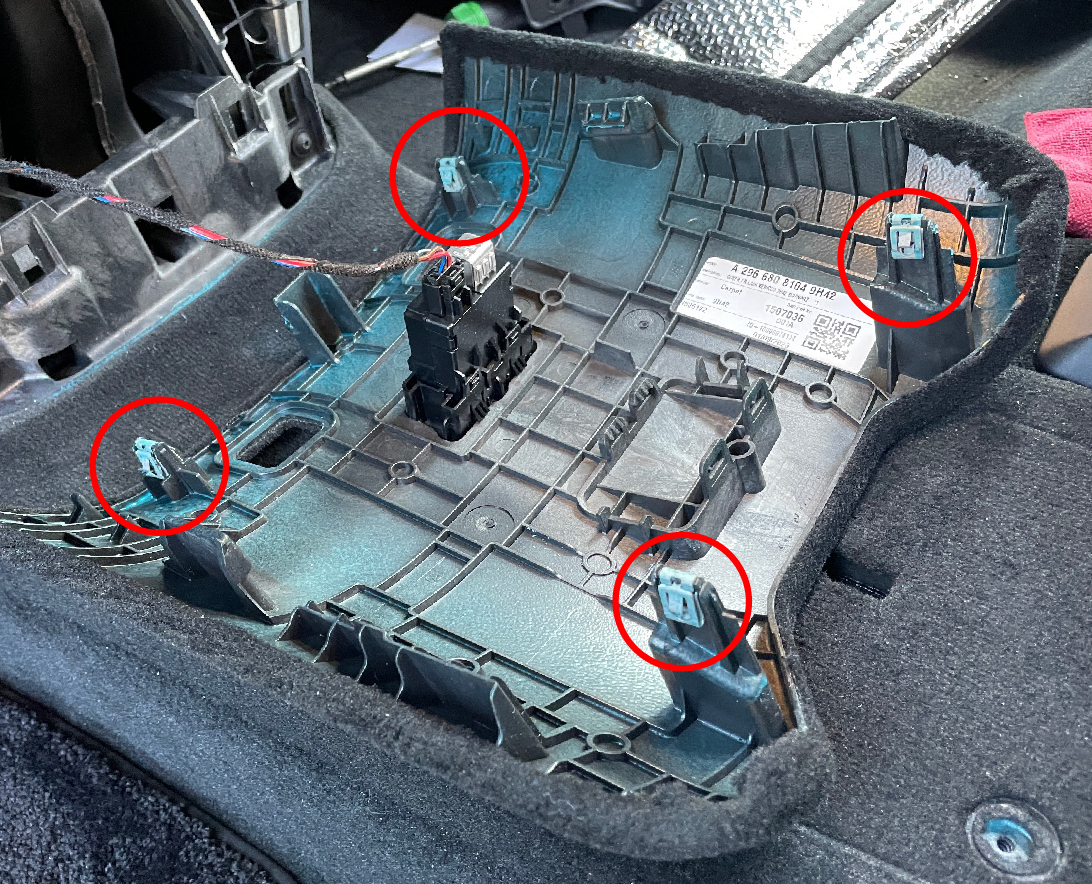

内張りはがし等を使用して固定クリップ4カ所を解除して後方に引いて取り外します。

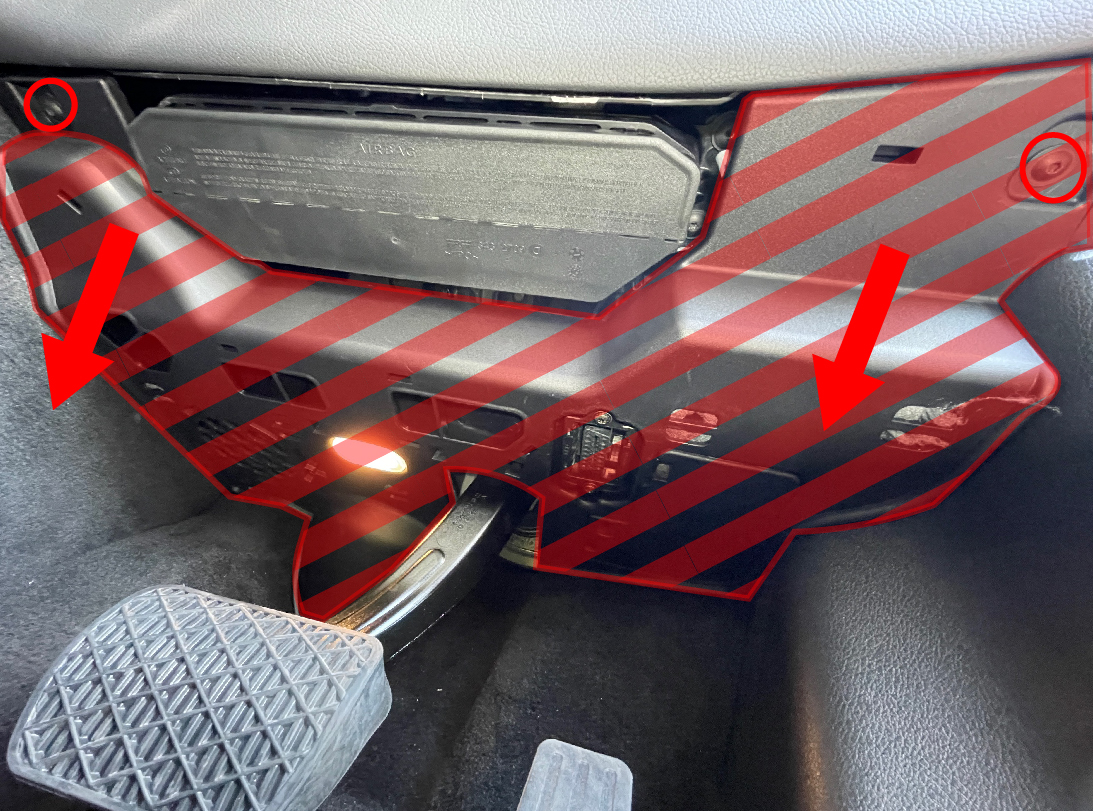

3．ブレーキペダル上のカバーの取り外し
トルクスネジ(T20)を2カ所外して下方向に引いて取り外します。
※接続されているコネクターは外さず、脇によけておきます。（干渉しそうな箇所は養生します）

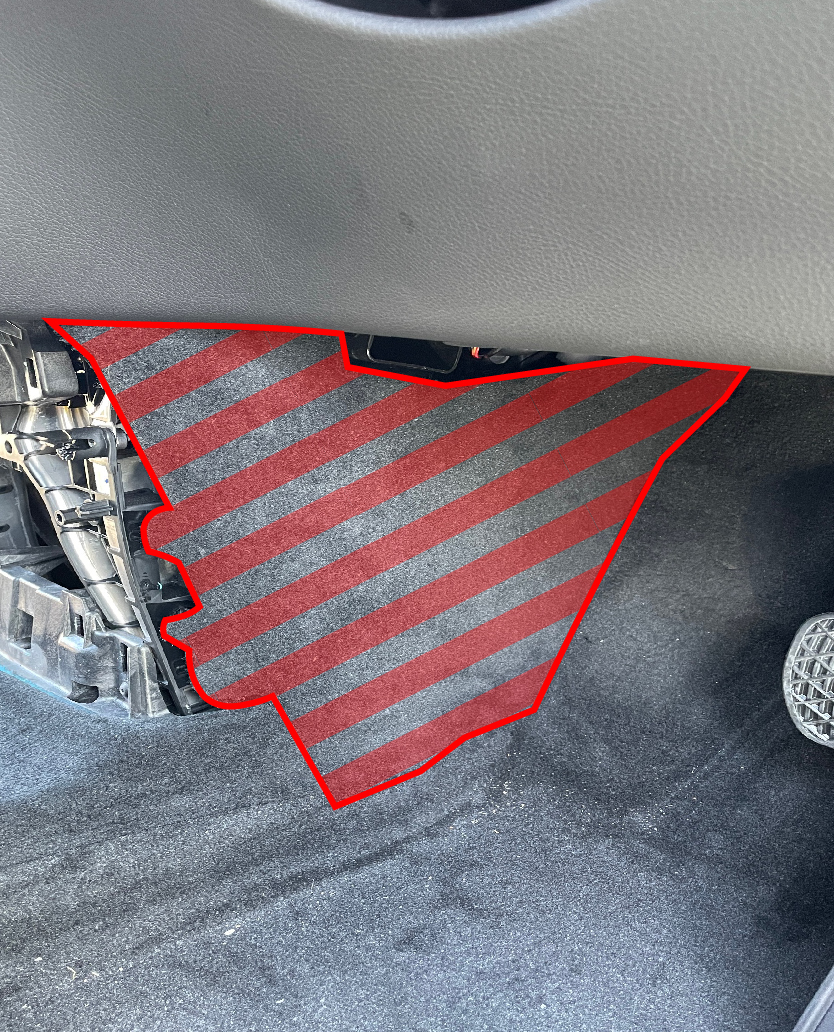

4．センターコンソールフロント側右カバーの取り外し

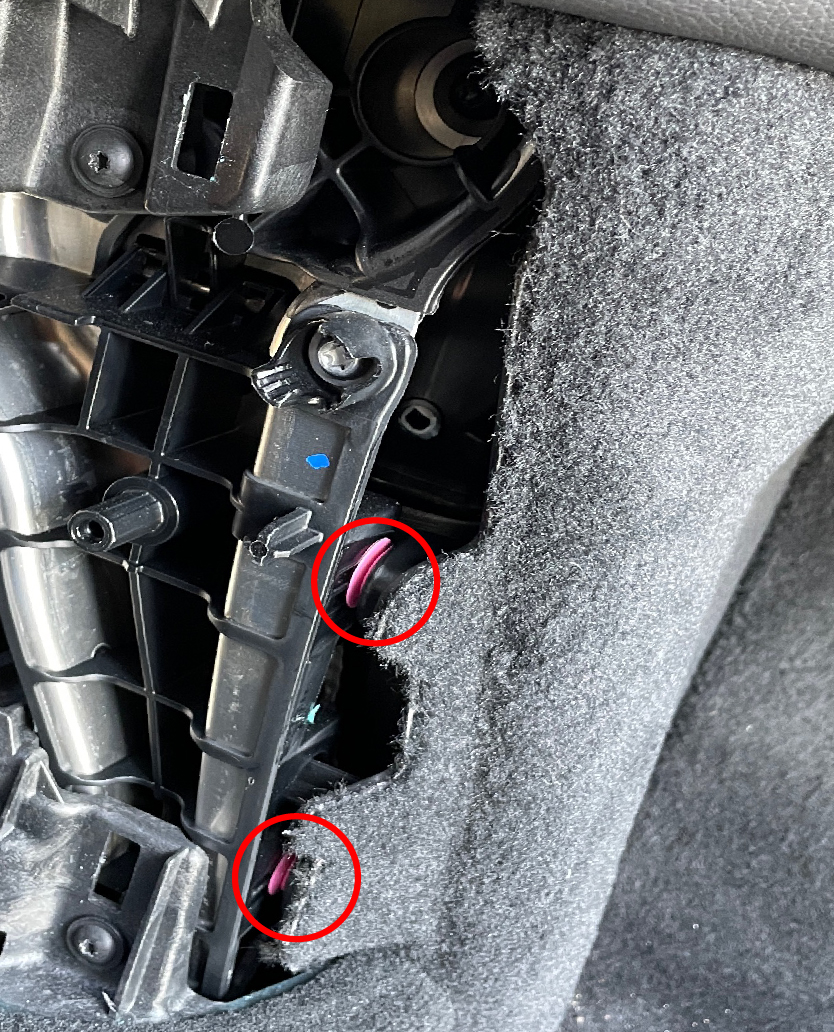

リヤ側の固定クリップ2カ所を外します。

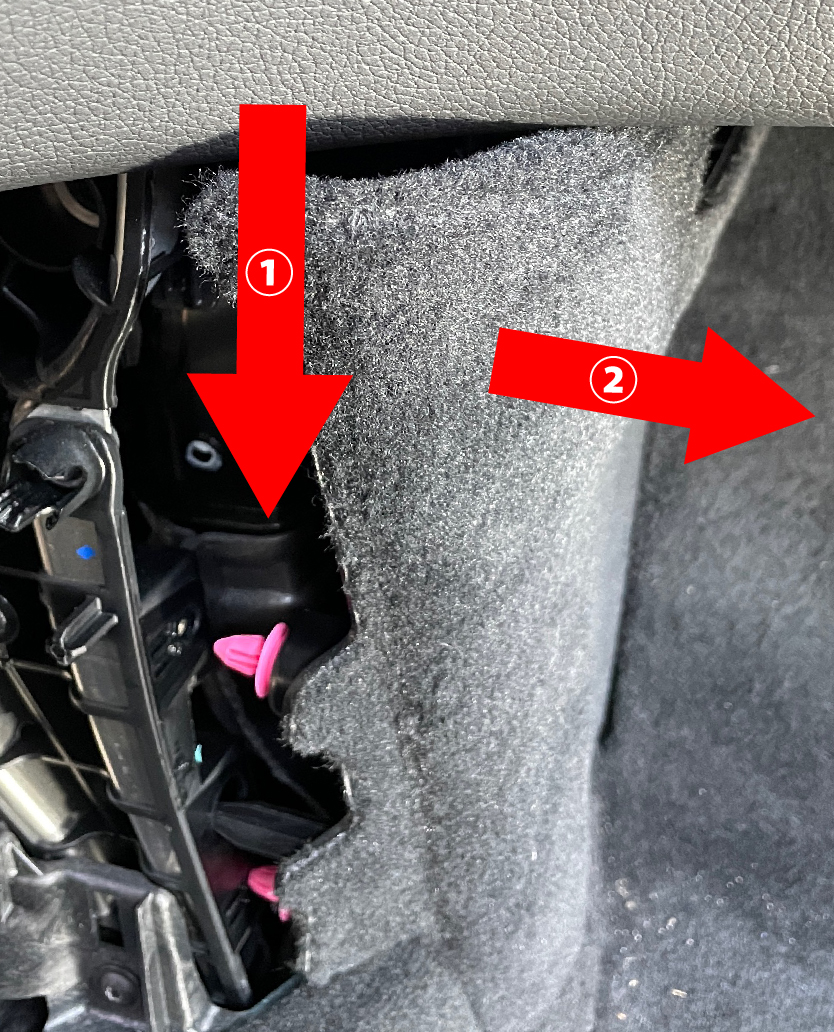

カバー上側から下方向に力をかけながら外側に外します。
5. P&Pケーブルの取り付け

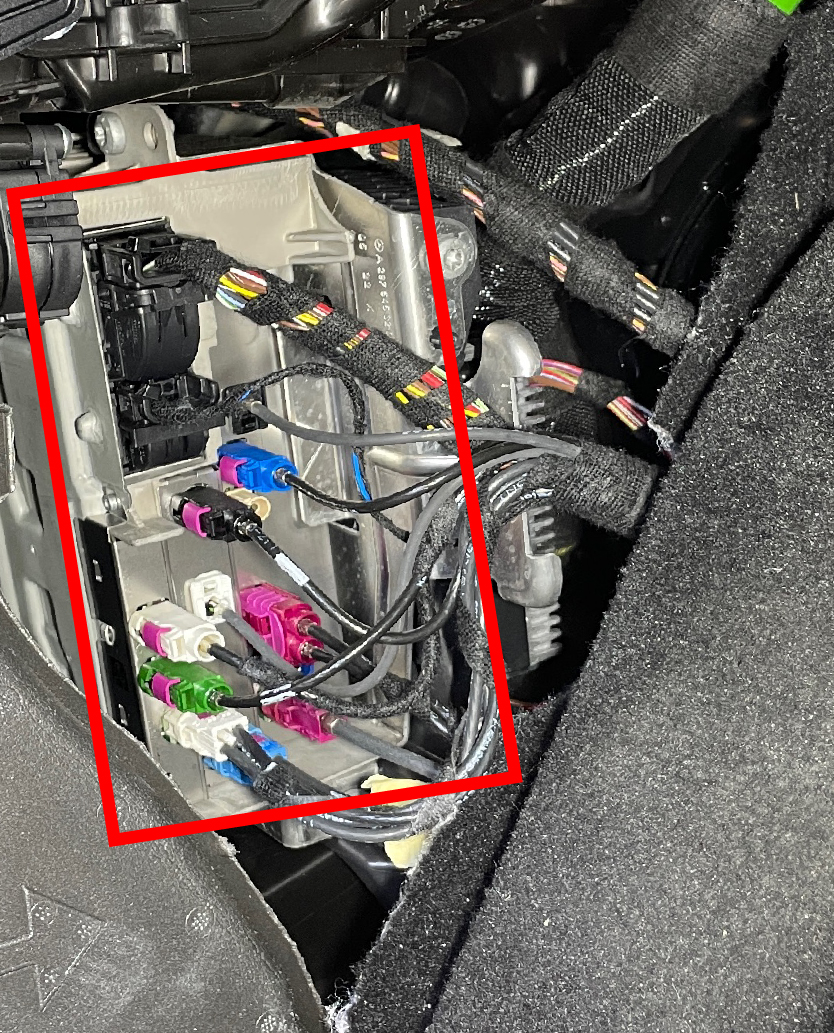

メインユニットにアクセスできましたので、以降はメインマニュアルを参照して製品を取り付けます。
