Sクラス W223
メインユニットアクセスマニュアル
＜注意事項＞※ エンジン・イグニッションをOFFにした状態で作業してください
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意してください
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめいたします
※ 作業に必要な工具は付属しておりません
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧ください。

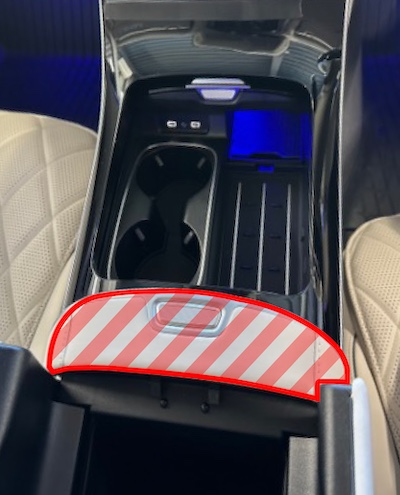

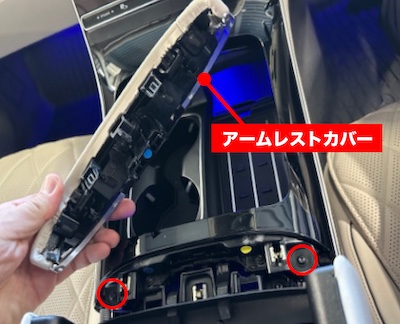

1.アームレストカバーを取り外し
2．化粧パネル①の取り外し
化粧パネルを固定しているネジ２カ所を取り外します。

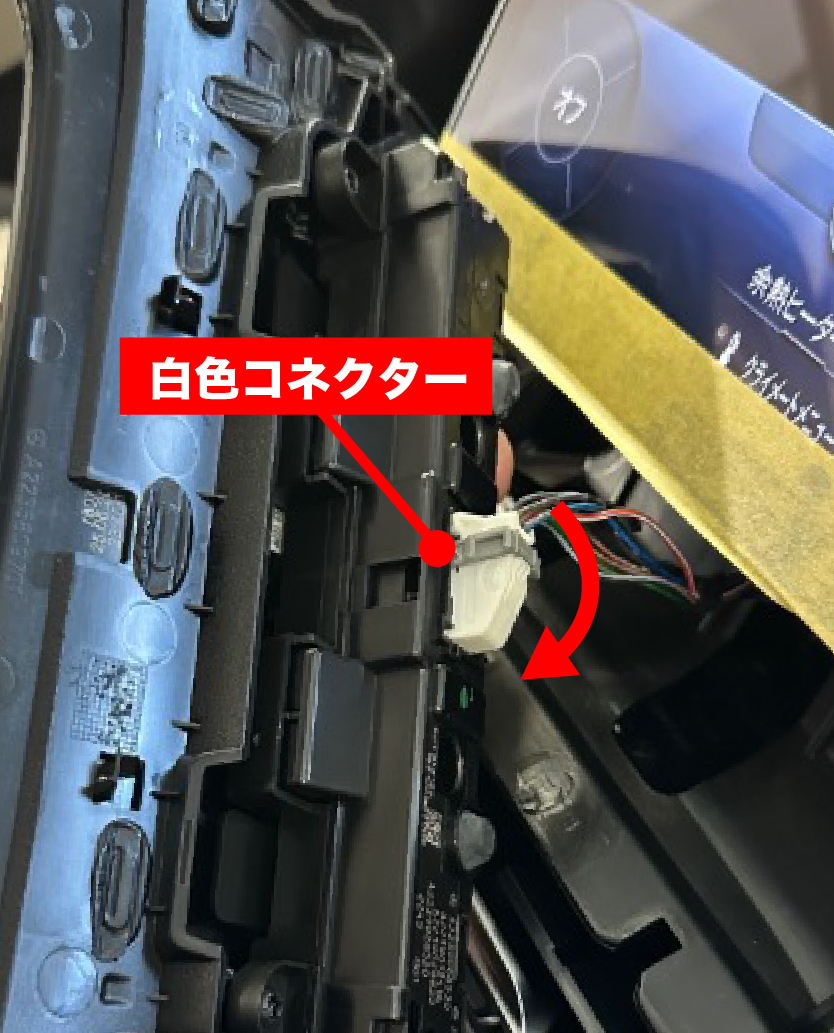

化粧パネル裏側にある白色コネクタをはずし、パネルを完全に切り離します。
3．ディスプレイパネルの取り外し

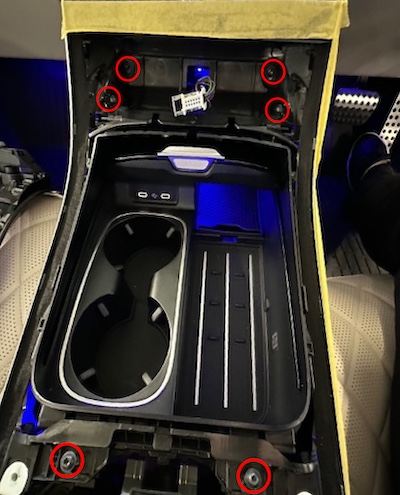

6カ所のパネル固定ネジを取り外します。

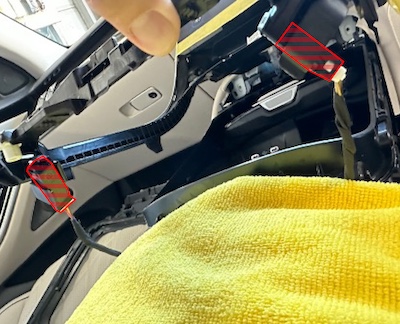

パネルを浮かせアンビエントライトに接続された2カ所のコネクタを外します。

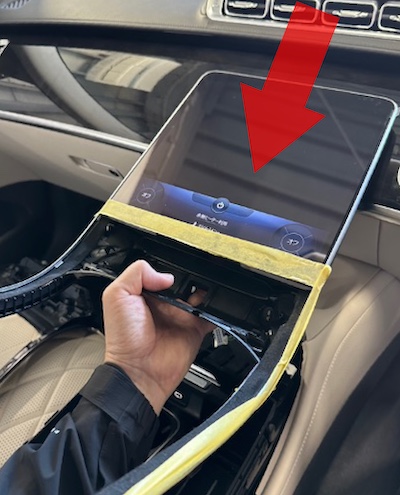

ディスプレイパネルを浮かせながら手前に引き、嵌合部を取り外します。

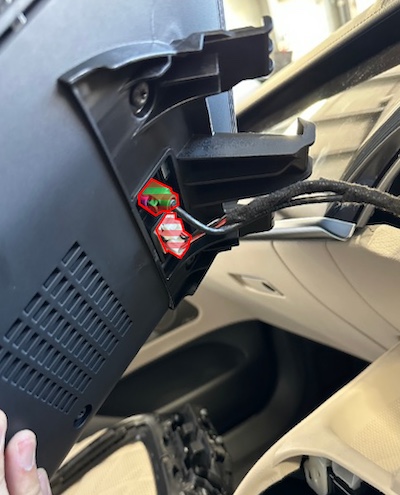

ディスプレイ裏側のコネクタ2カ所をはずし、ディスプレイパネルを分離します。
4．化粧パネル②の取り外し

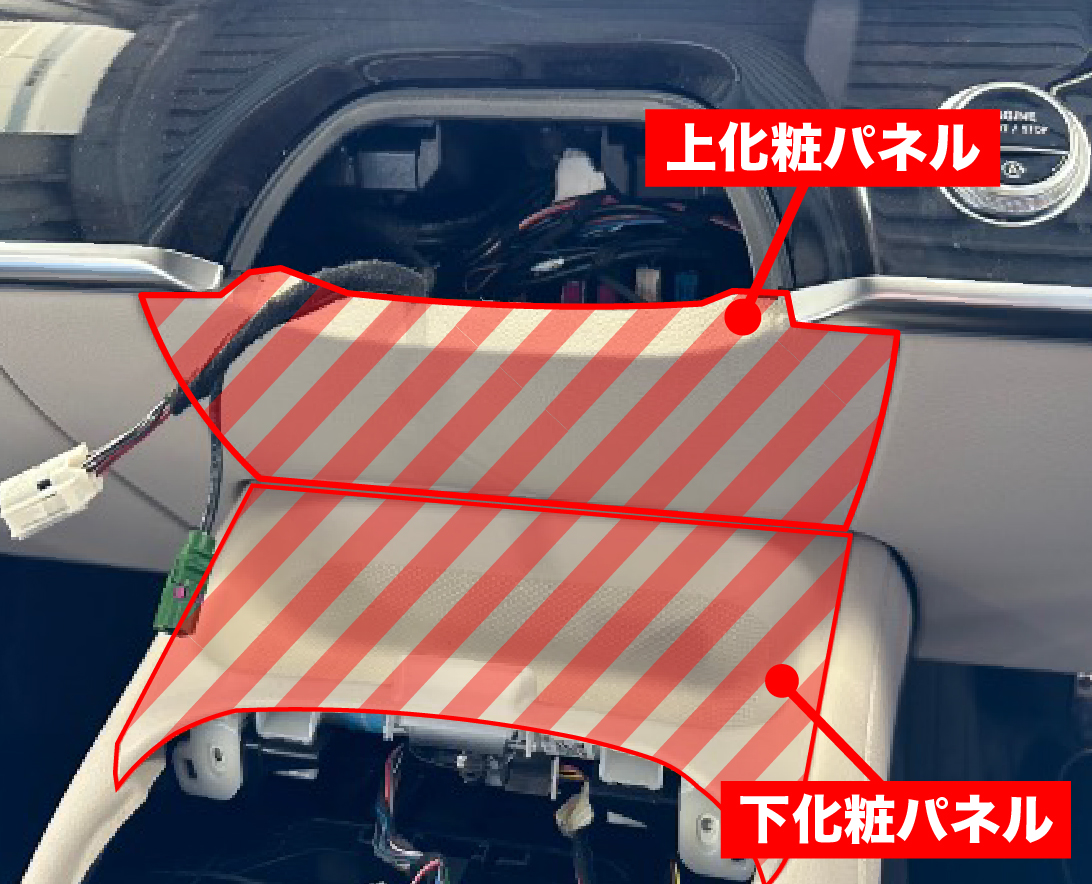

化粧パネル上下2カ所を取り外します。

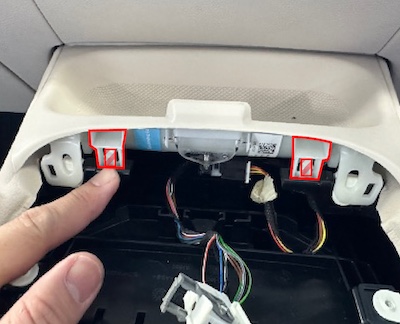

下化粧パネルは樹脂クリップでかみ合わせが堅いため、マイナスドライバーなどでツメを押しながら脱着して下さい。
5．センターコンソールの取り外し

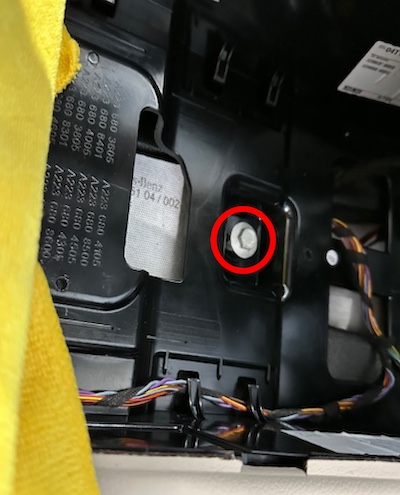

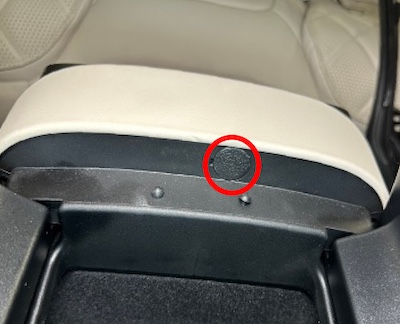

アームレスト小物入れにあるめくらキャップを取り外し、隠れているネジを緩めます。
※ネジは取り外さず、残したままにしてください。

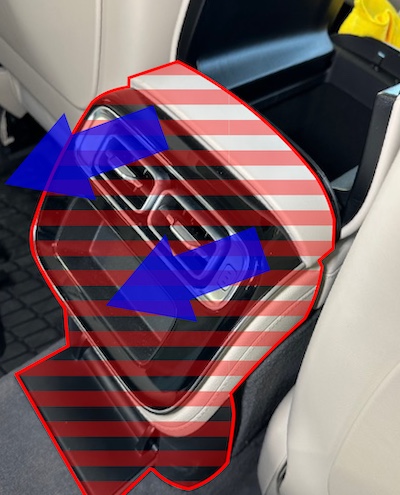

後部座席空調パネルを手前に引き抜きます。

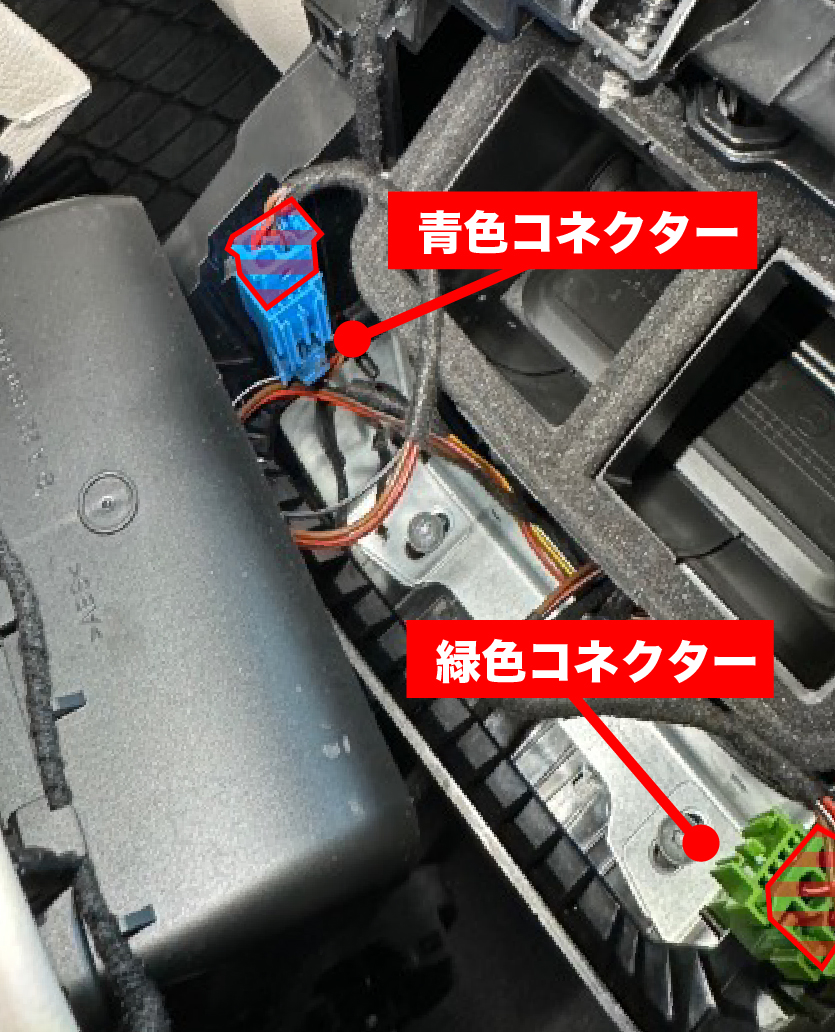

後部座席空調パネル裏のコネクタ及び、センターコンソール側に残る緑、青のコネクタを取り外します。

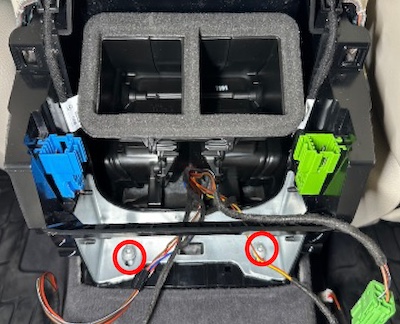

センターコンソールの固定ネジ2カ所を外します。
前方の固定ネジ2カ所を外します。

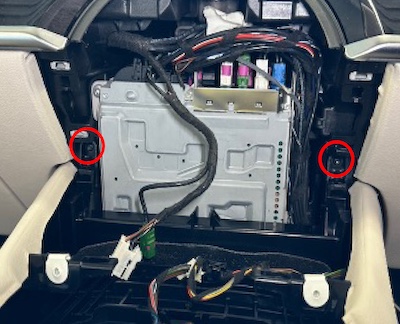

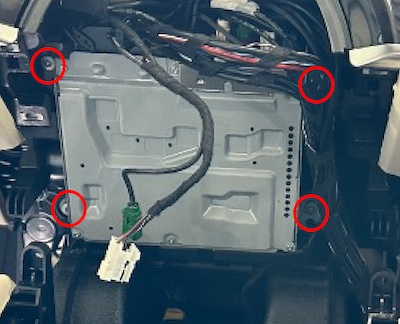

センタートンネルを後方にずらし、ナビ本体を固定しているネジ4カ所を緩めます。

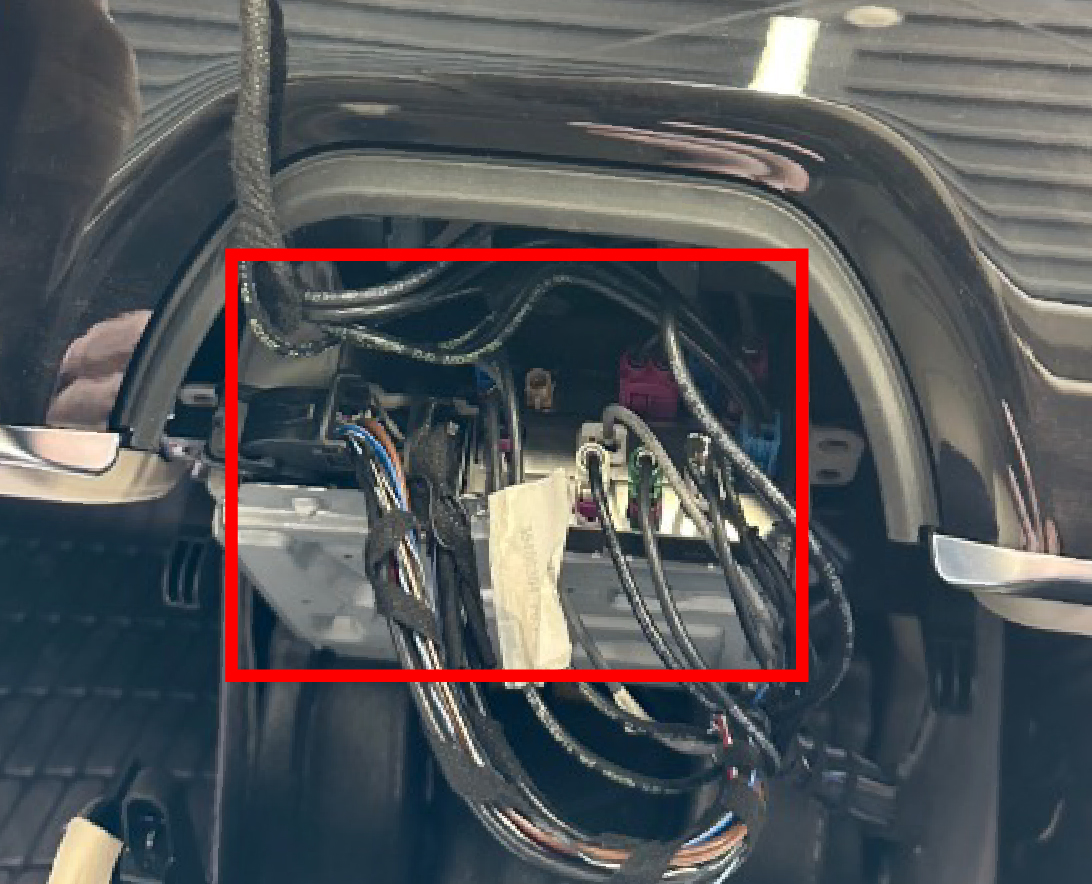

ナビを手前に倒し、メインマニュアルに従い接続をおこないます。
ご注意：W223 Ｓクラスは純正のコネクター形状と、弊社P&Pケーブルのコネクター形状が逆になります。

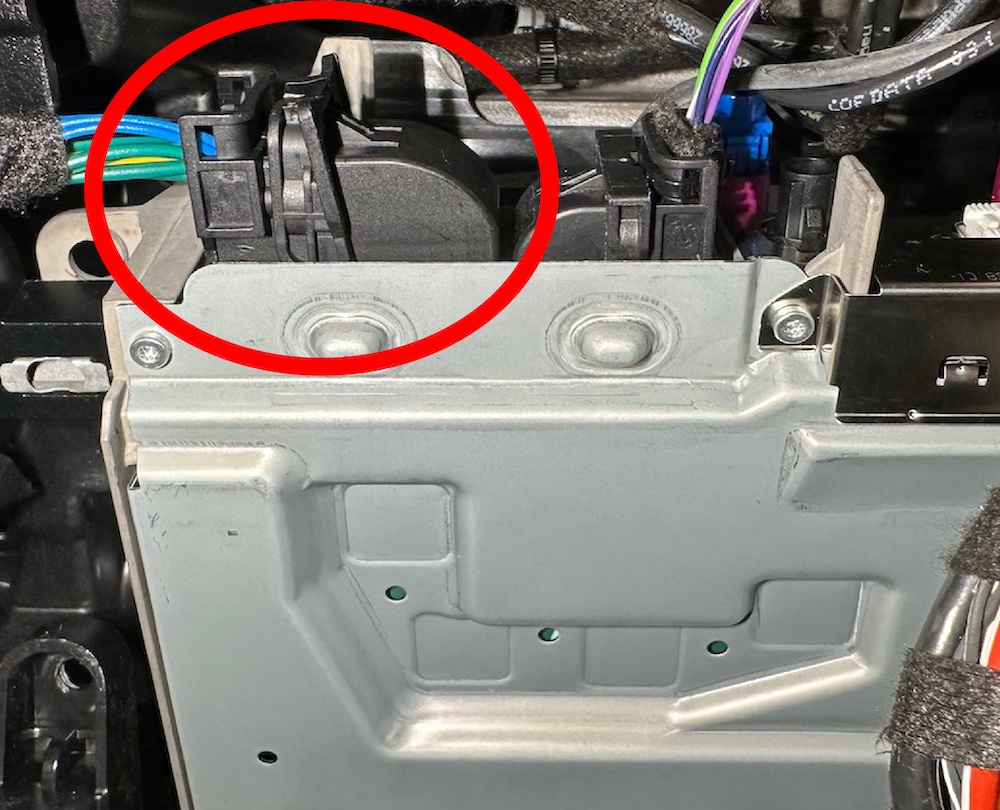

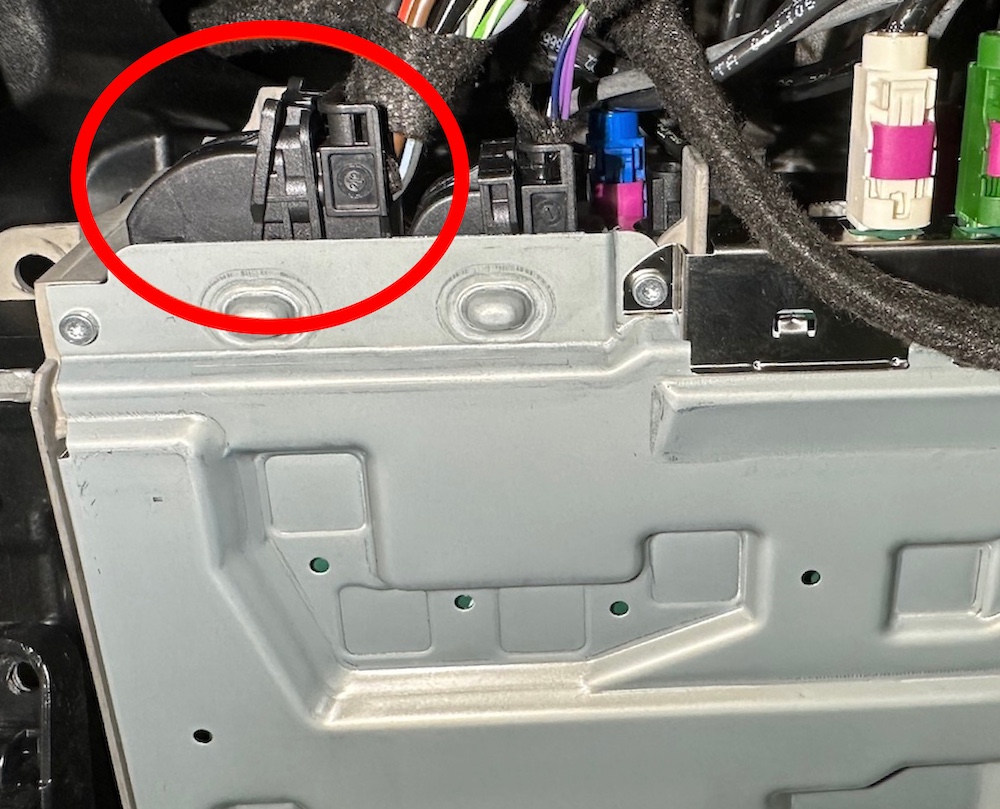

左画像は純正コネクターの形状です。

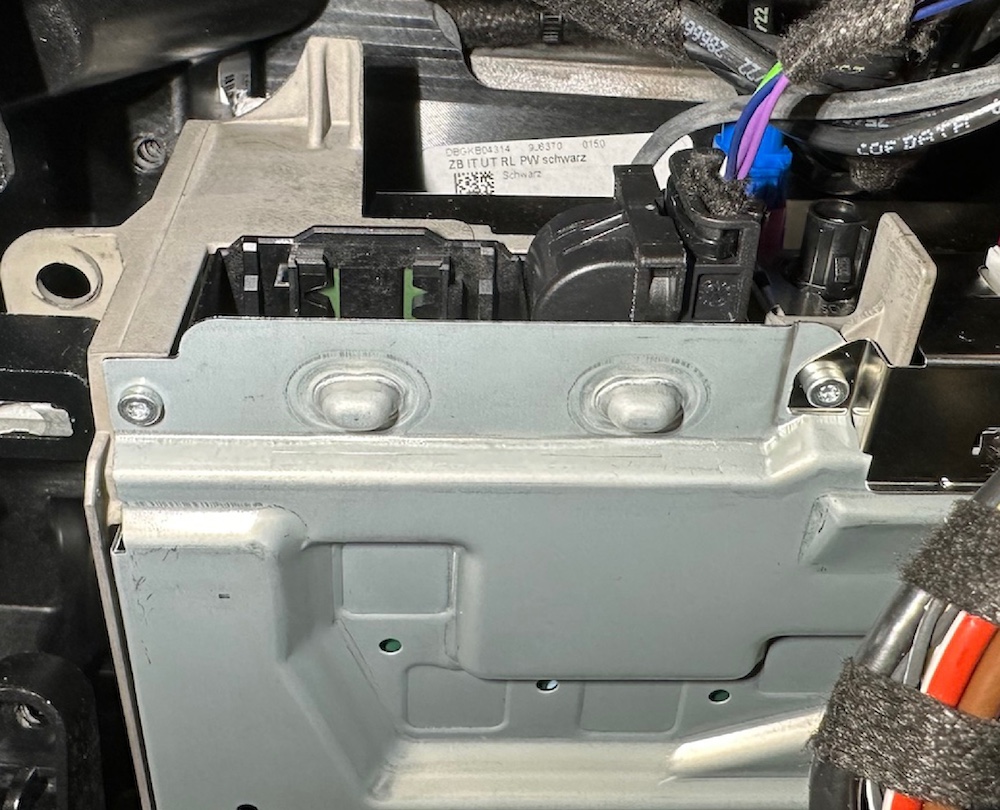

レバーを持ち上げて大きいコネクターを取り外し、弊社P&Pケーブルを割り込ませます。
【弊社P&Pケーブルの差し込み方向】
純正と逆向きの差し込みになりますのでご注意下さい。
