Cクラス W206/S206/C206/X206
GLCクラス X254/C254
メインユニットアクセスマニュアル
＜注意事項＞※ エンジン・イグニッションをOFFにした状態で作業してください
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意してください
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめいたします
※ 作業に必要な工具は付属しておりません
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧ください。

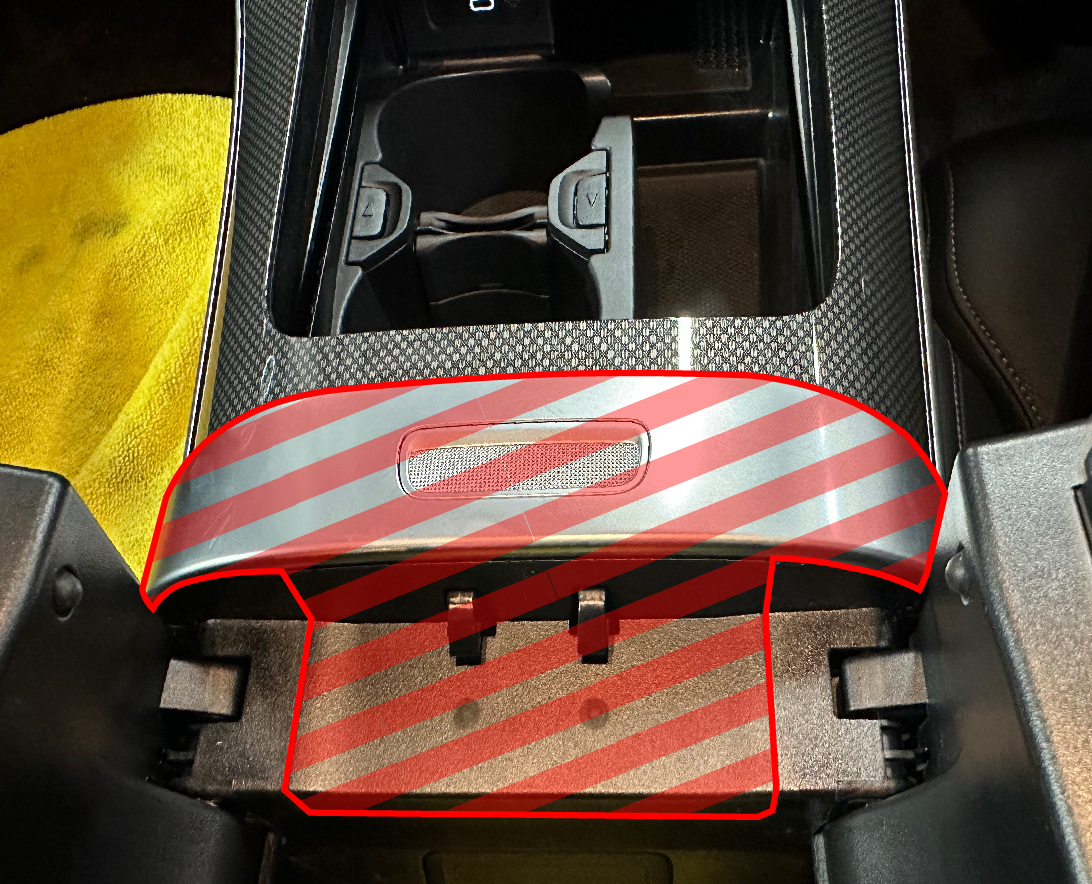

1. アームレスト前方カバーの取り外し

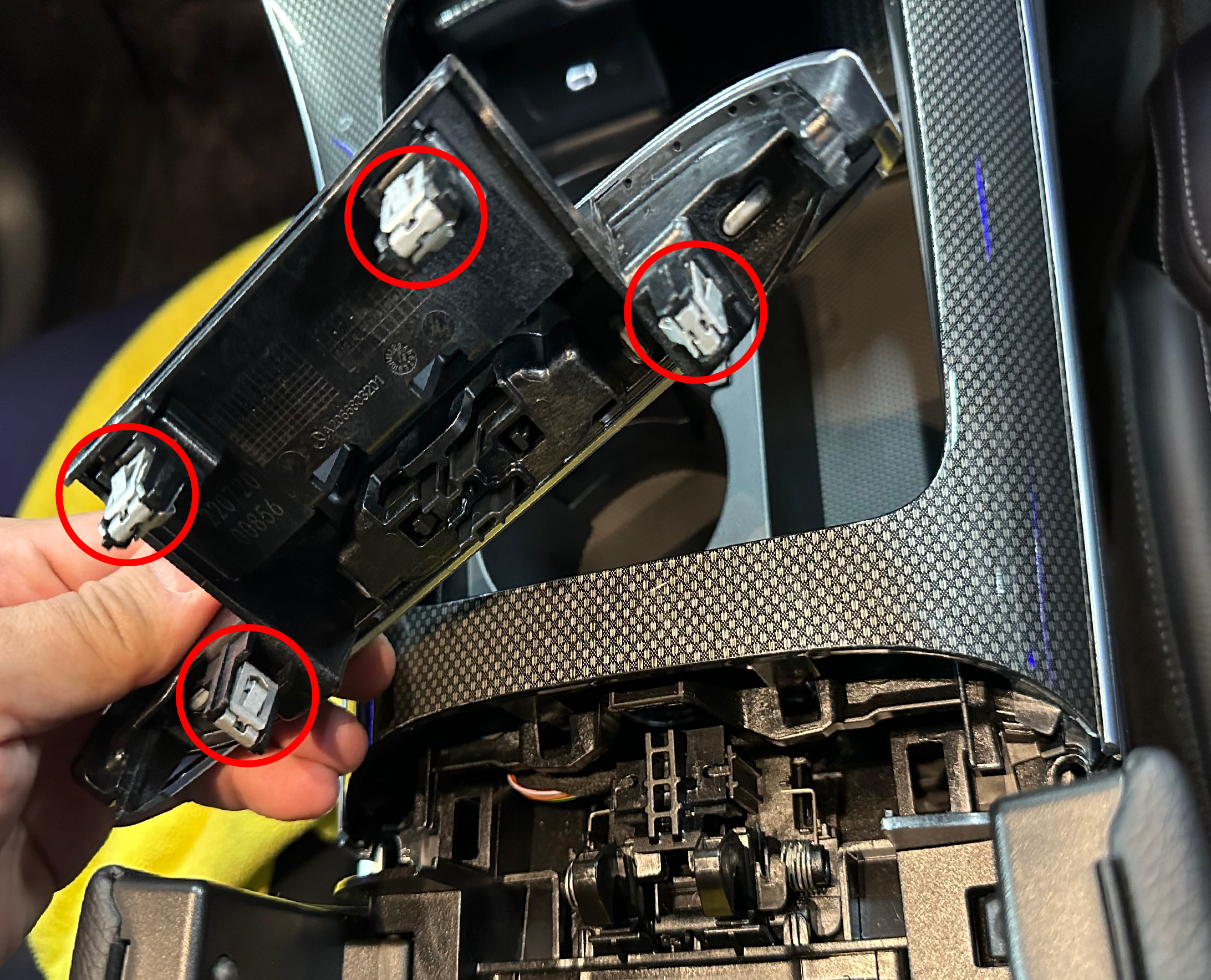

写真のようなクリップ４カ所で固定されています。
樹脂部分を痛めないように注意しながら少しずつ浮かせて取り外ししてください。
2.化粧パネルの取り外し

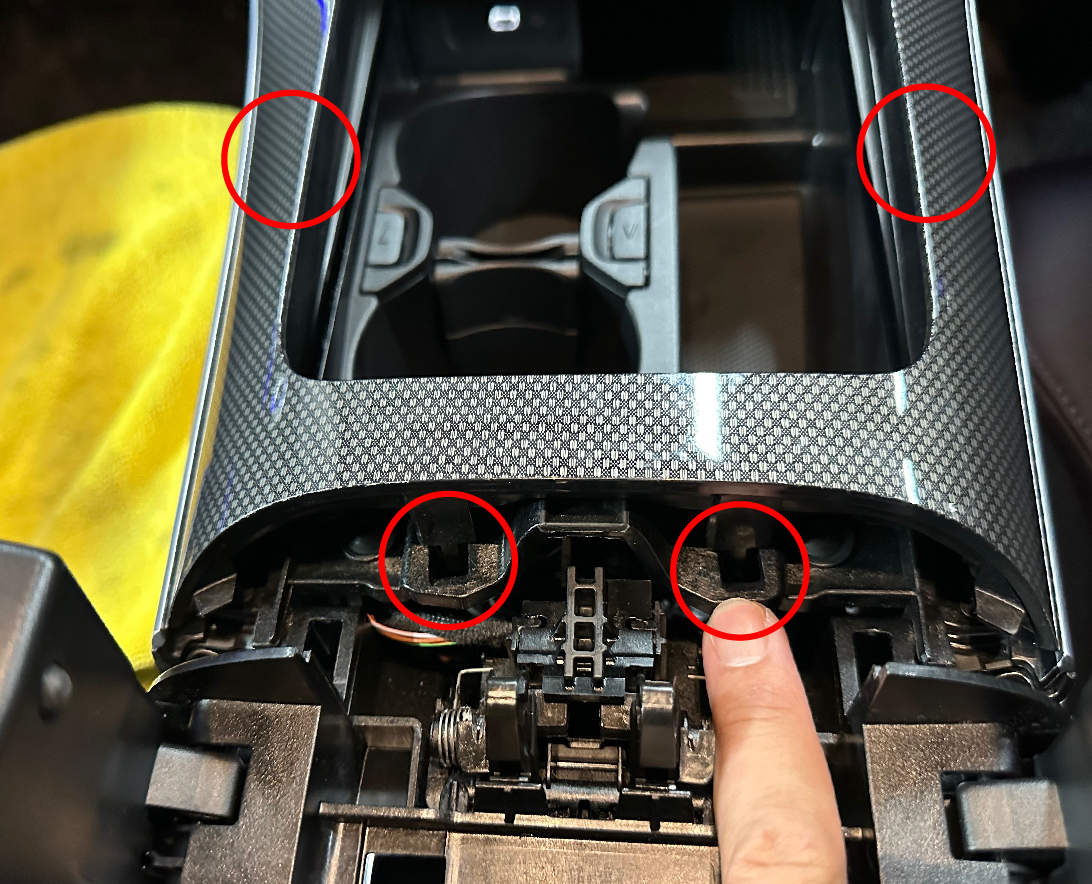

前方クリップ２カ所と後方クリップ2カ所で固定されています。
隙間に内張剥がしを入れてクリップを浮かせて、化粧パネルを前方から持ち上げて外します。

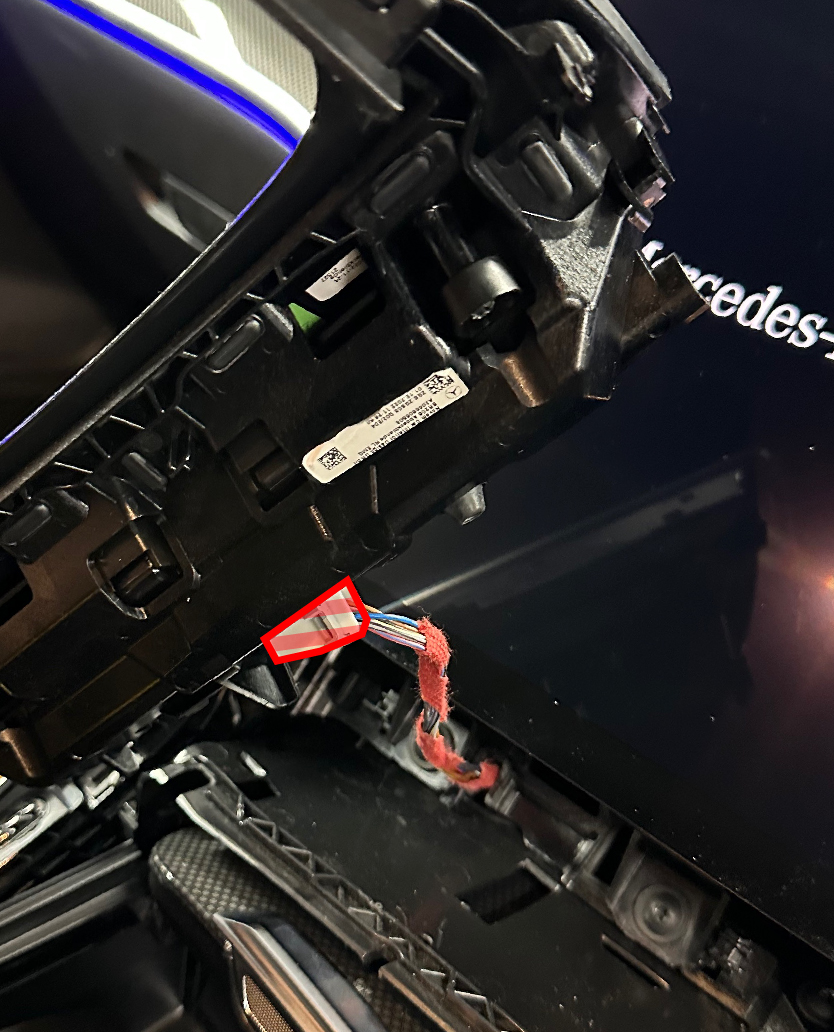

化粧パネルが外れたら白色のコネクターを外します。
3．ディスプレイの取り外し

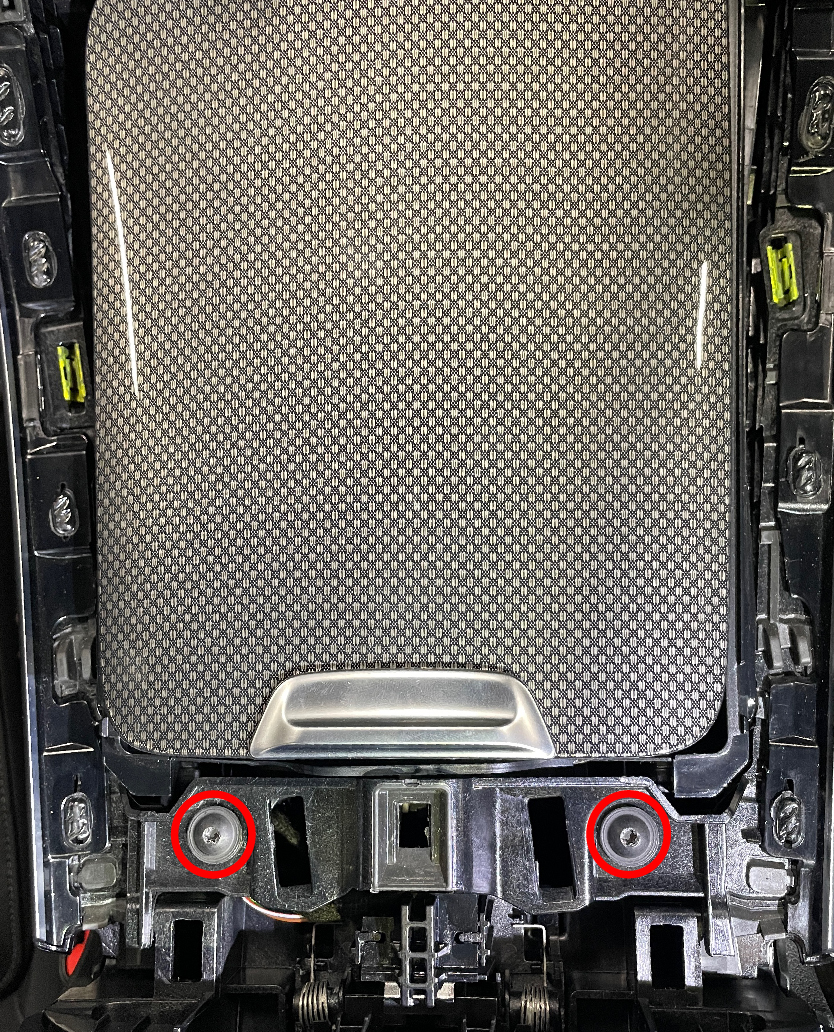

ディスプレイ下のネジ2カ所を取り外します。

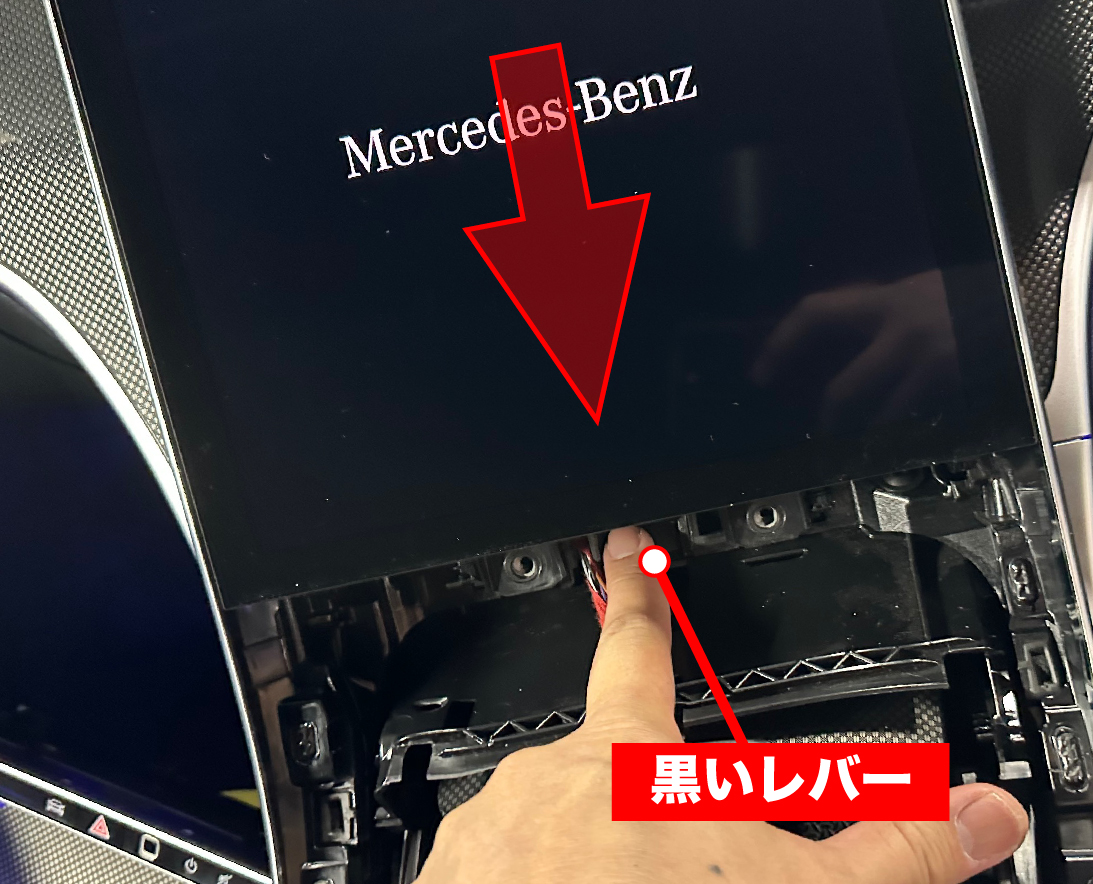

続いてディスプレイ下の黒いレバーを押し込みながらディスプレイパネルを下方向に押し下げます。
※シルバーのフレームは動きません。ディスプレイ表面に力を加えて下方向に押してください。
写真のようにディスプレイ上部に隙間ができればディスプレイ部を取り外すことが出来るようになります。

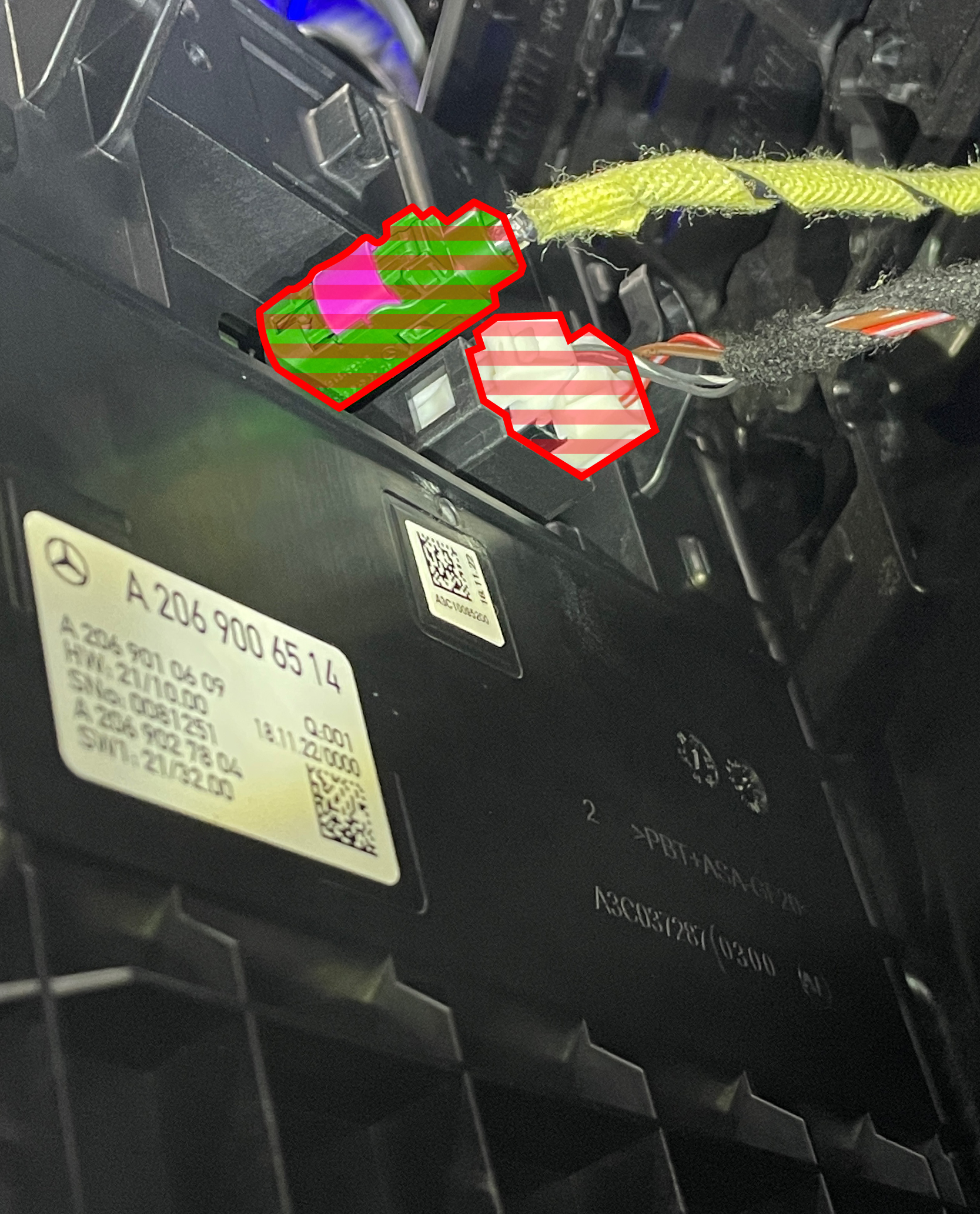

ディスプレイ裏のコネクター2カ所を取り外します。
4．ディスプレイフレームの取り外し

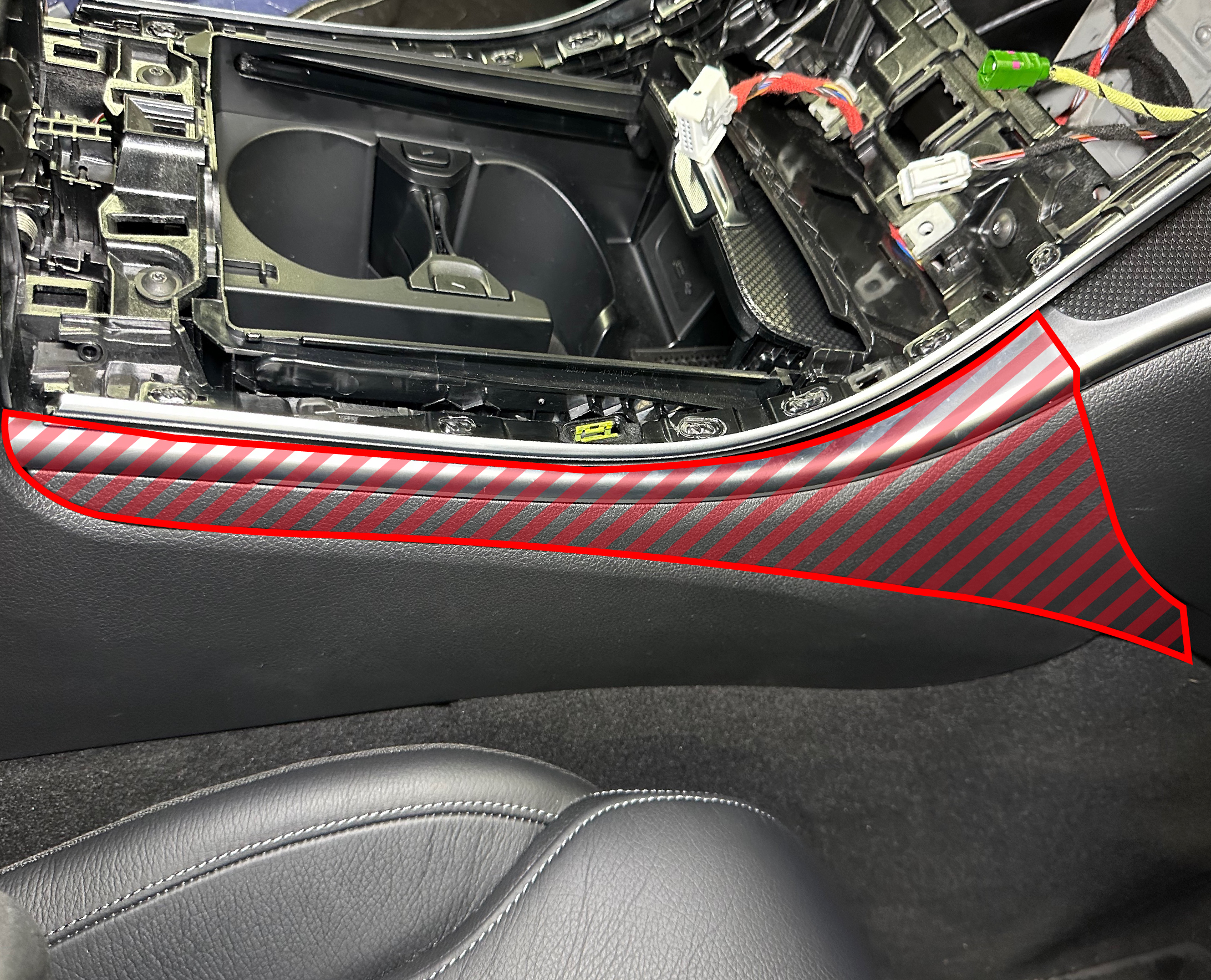

センターコンソール左右の化粧パネルを取り外します。

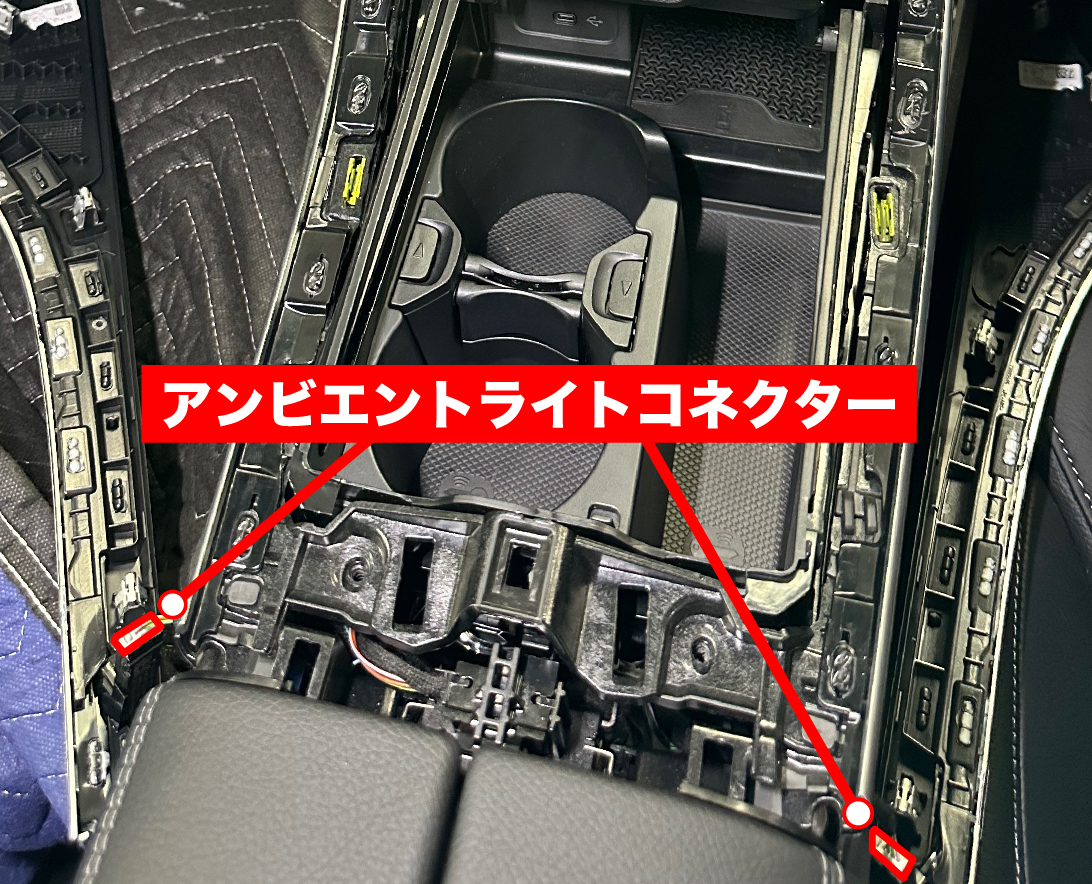

左右のアンビエントライトコネクタを取り外し、パネルを取り除きます。

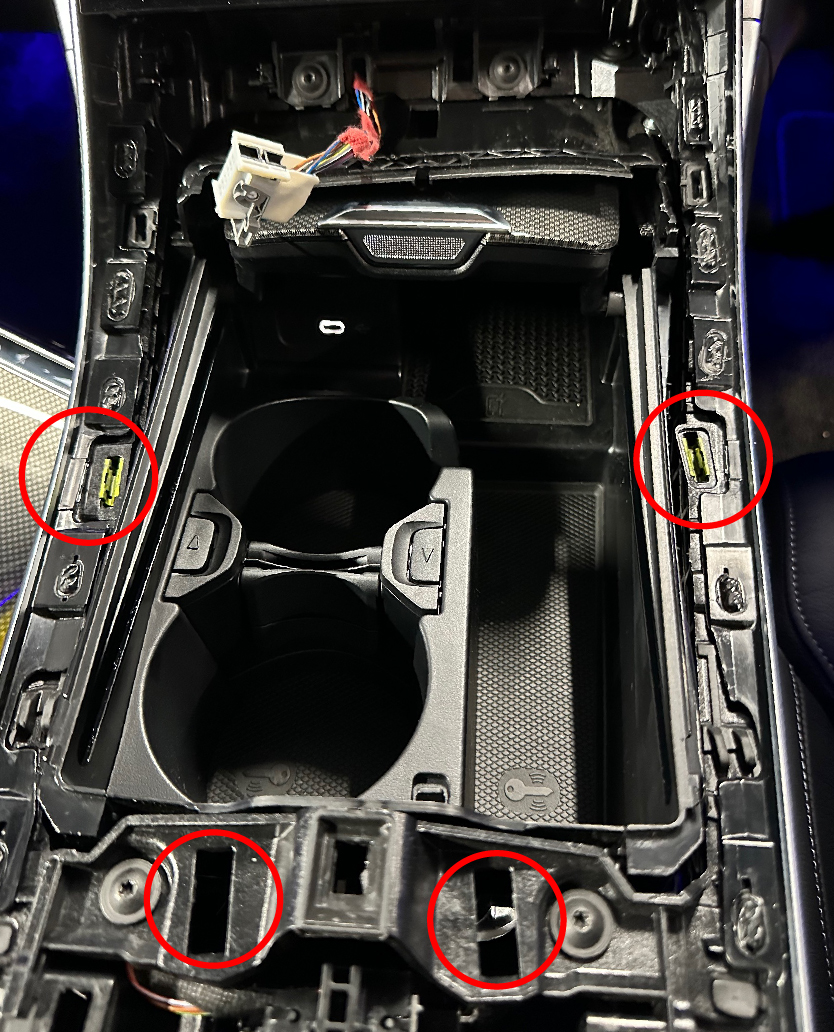

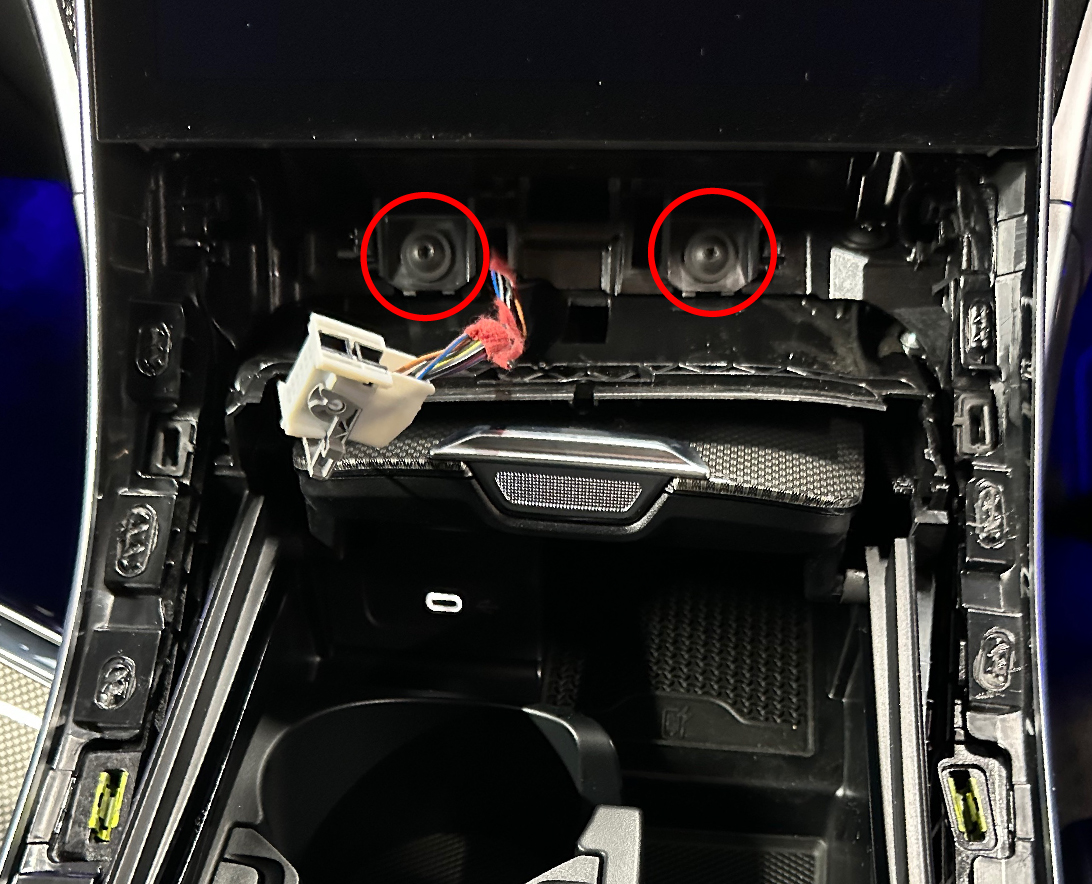

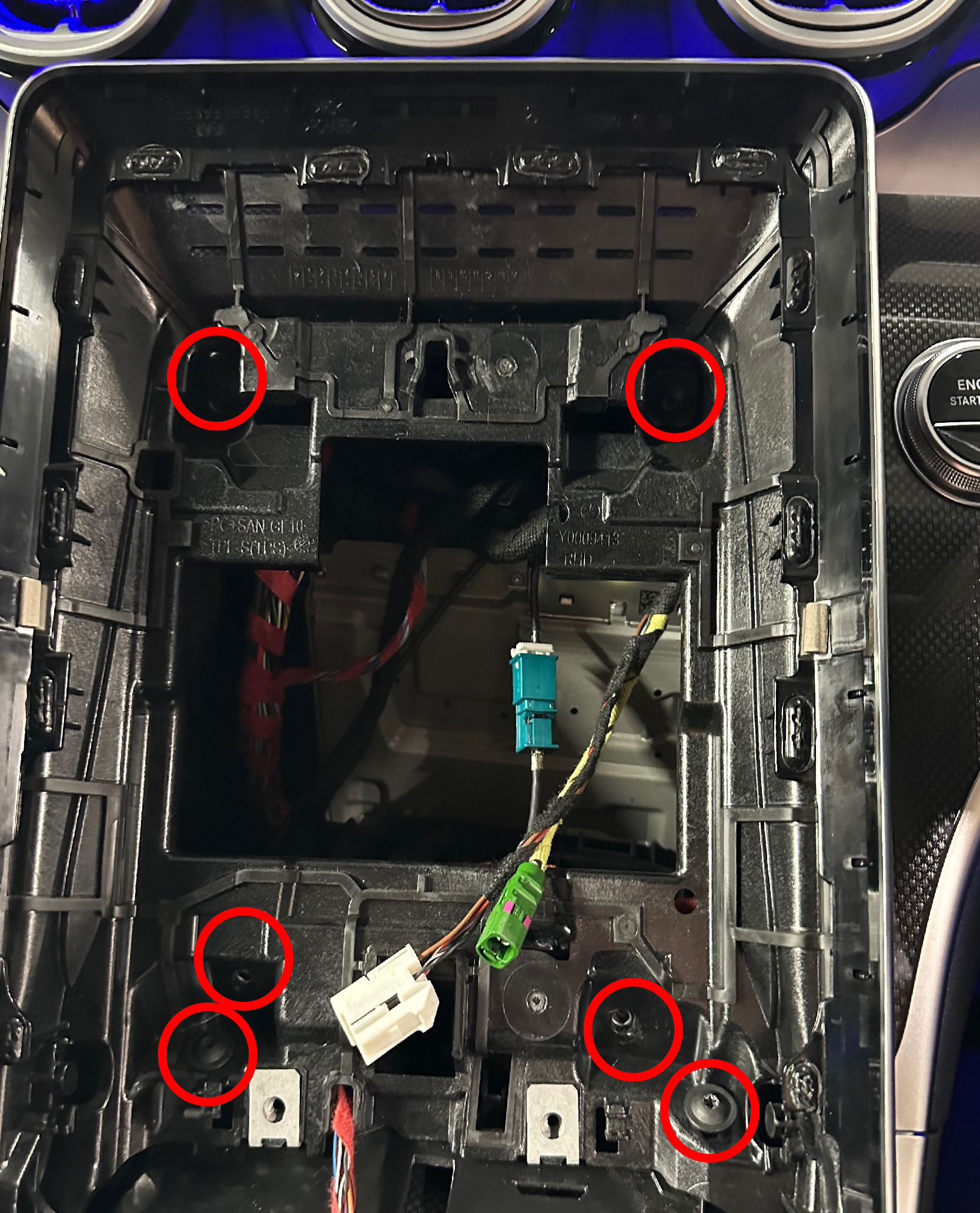

ディスプレイフレームを固定しているネジ8カ所を外します。
※アームレスト側からは樹脂バーに嵌合しているため外れません。

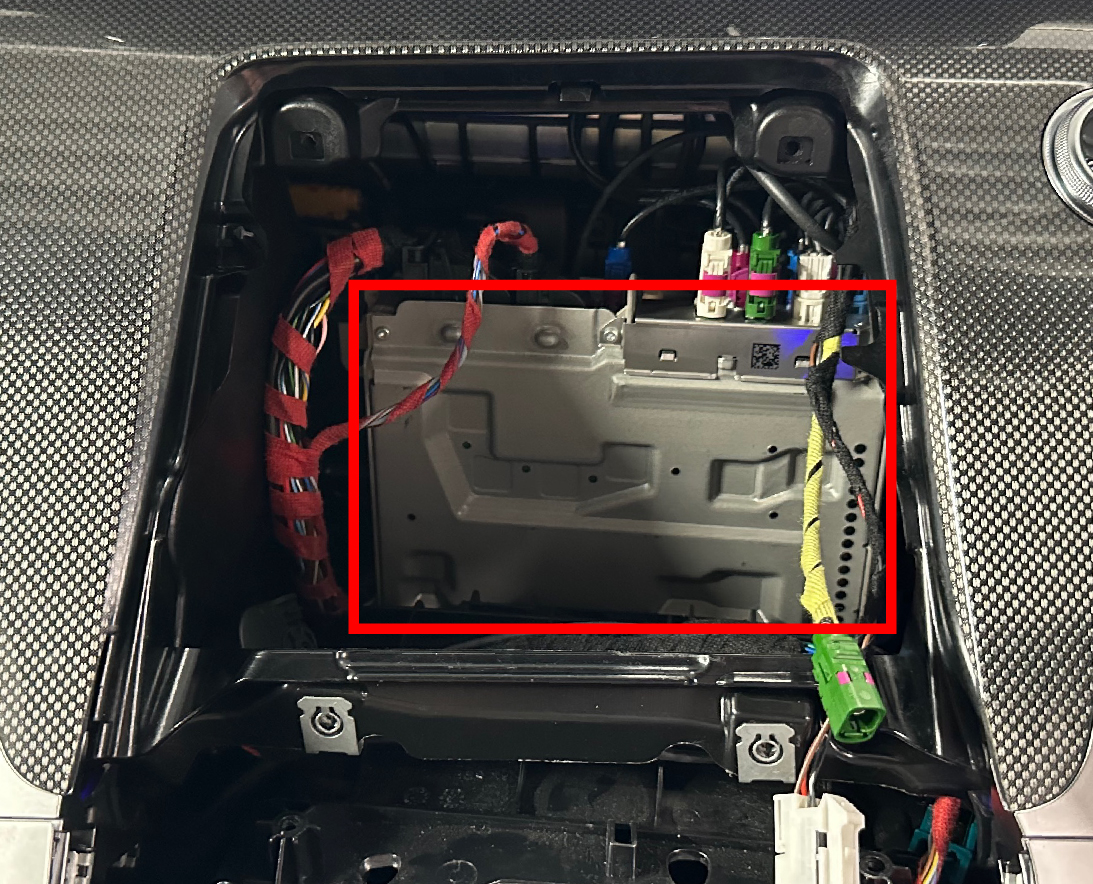

メインユニットにアクセス出来るようになりました。
メインマニュアルに従い接続をおこないます。
