EQS V297/EQE V295
メインユニットアクセスマニュアル
＜注意事項＞※ エンジン・イグニッションをOFFにした状態で作業してください
※ 冬場は樹脂部品が割れやすくなりますので、十分に注意してください
※ パネルへの傷を防ぐため、養生をした上での作業をおすすめいたします
※ 作業に必要な工具は付属しておりません
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧ください。

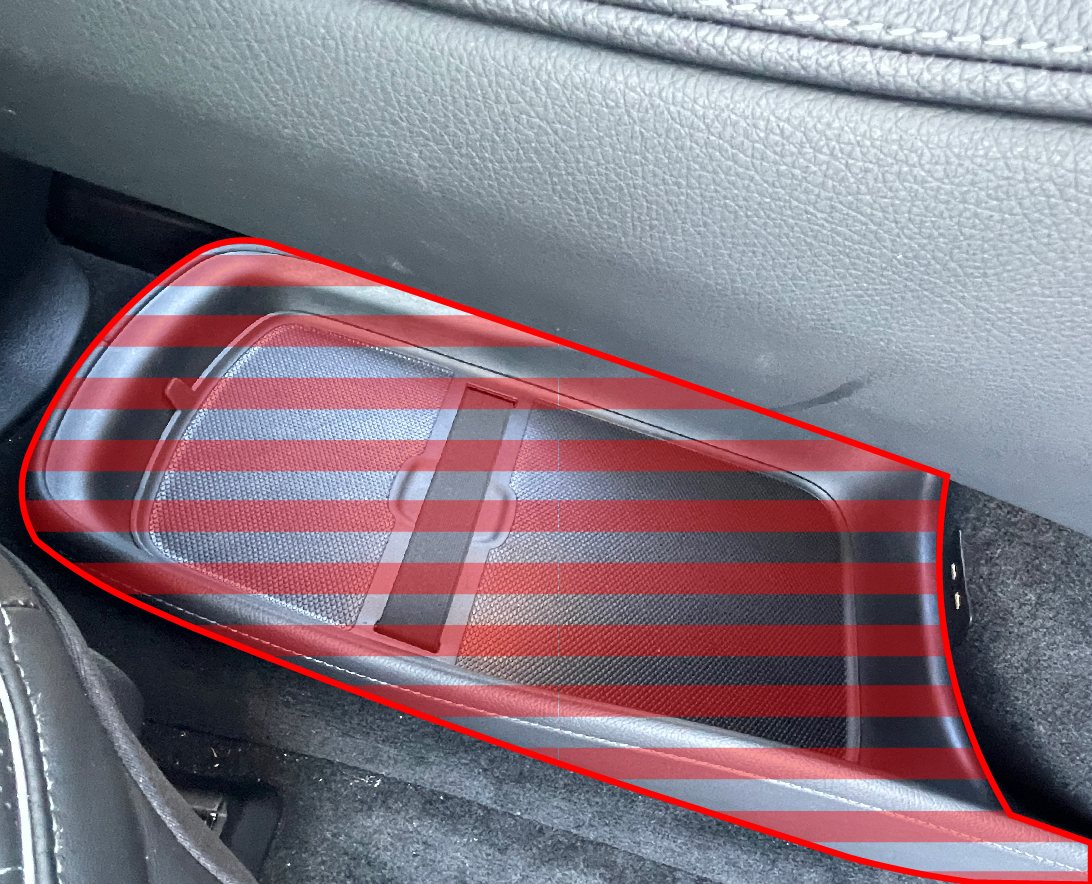

1．センターコンソール下の小物入れの取り外し

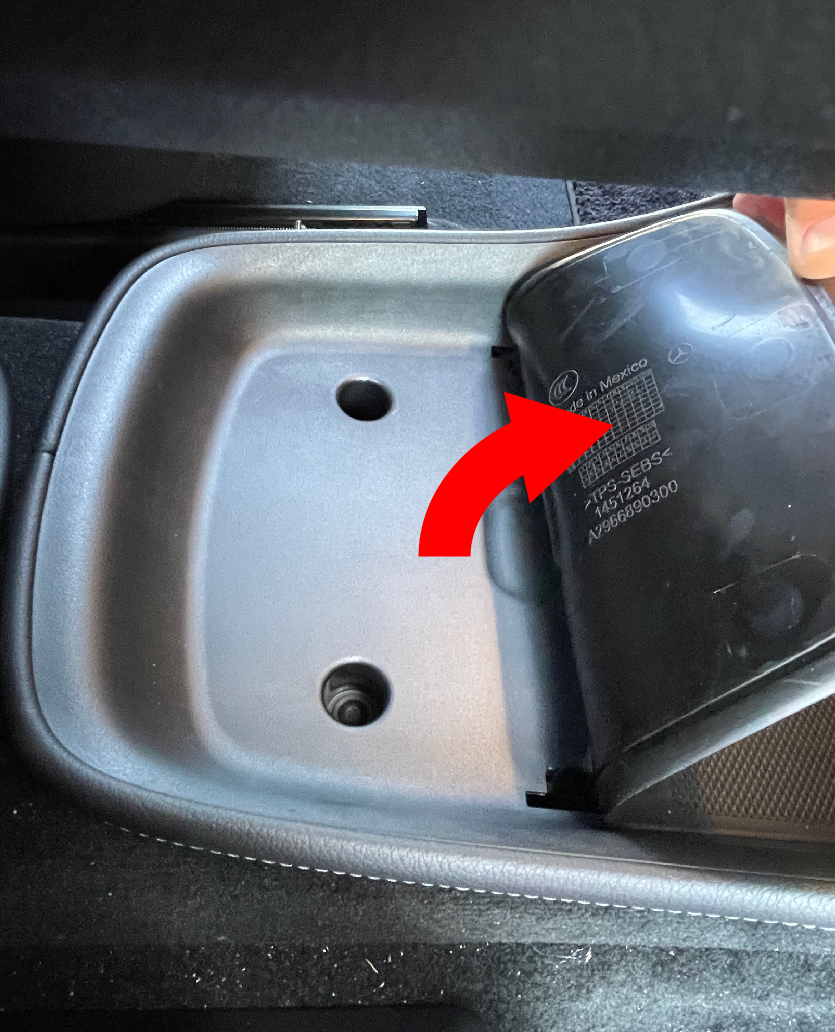

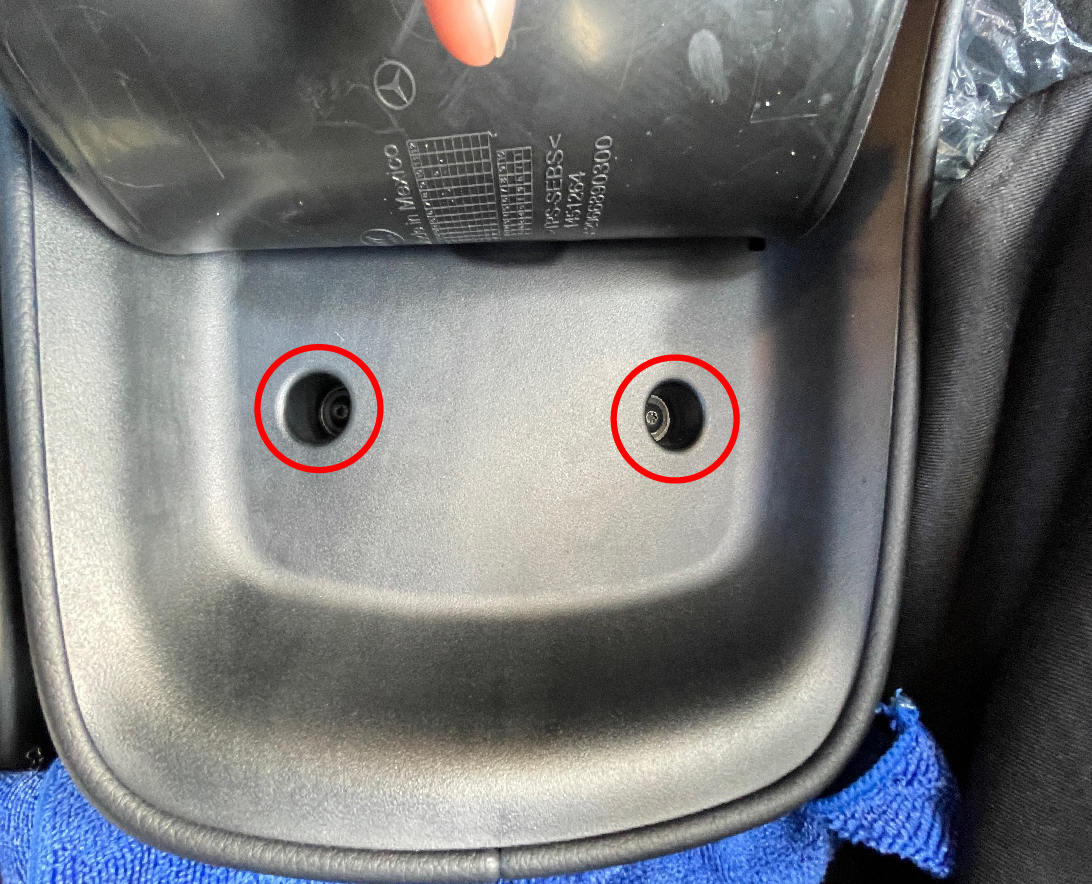

小物入れのラバーマットリヤ側を持ち上げて、トルクスネジ(T20)を取り外します。

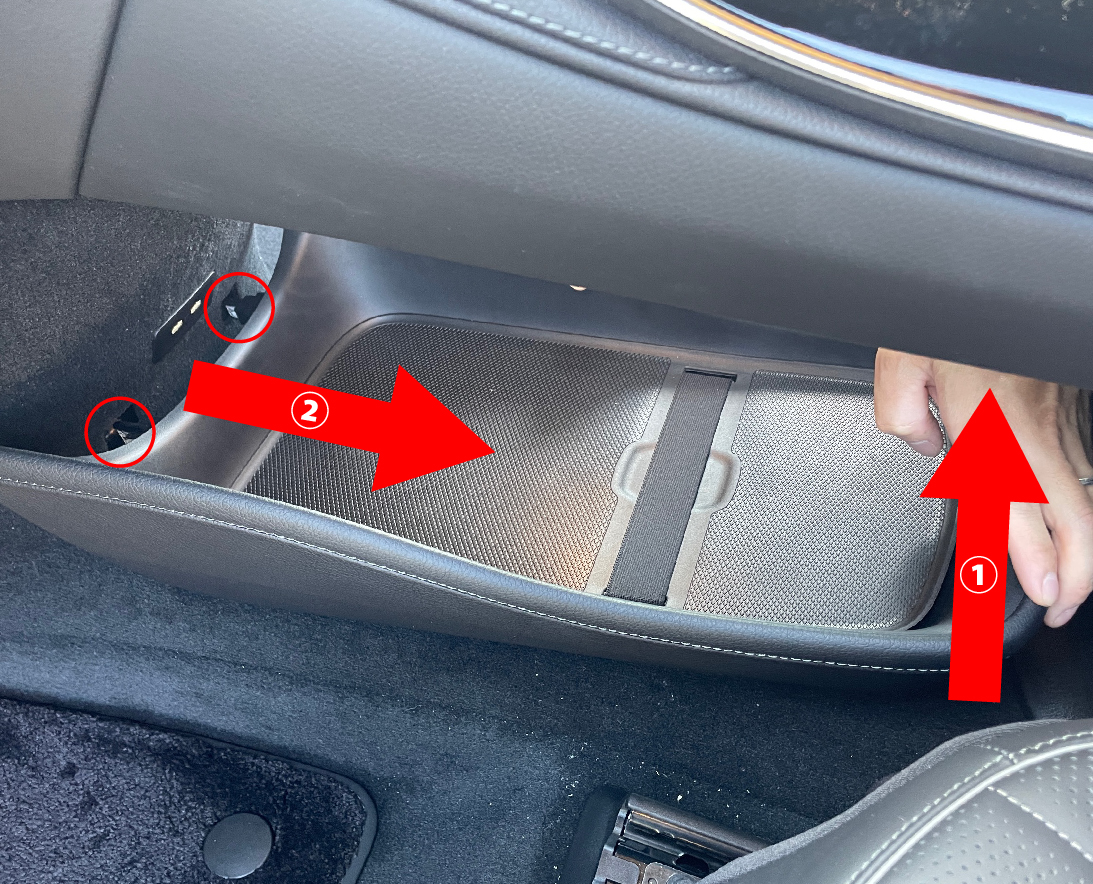

小物入れリヤ側を少し上に持ち上げてから、後ろ方向に引いて取り外します。（固定クリップ2カ所）
2．USBポートが付いているカバーの取り外し

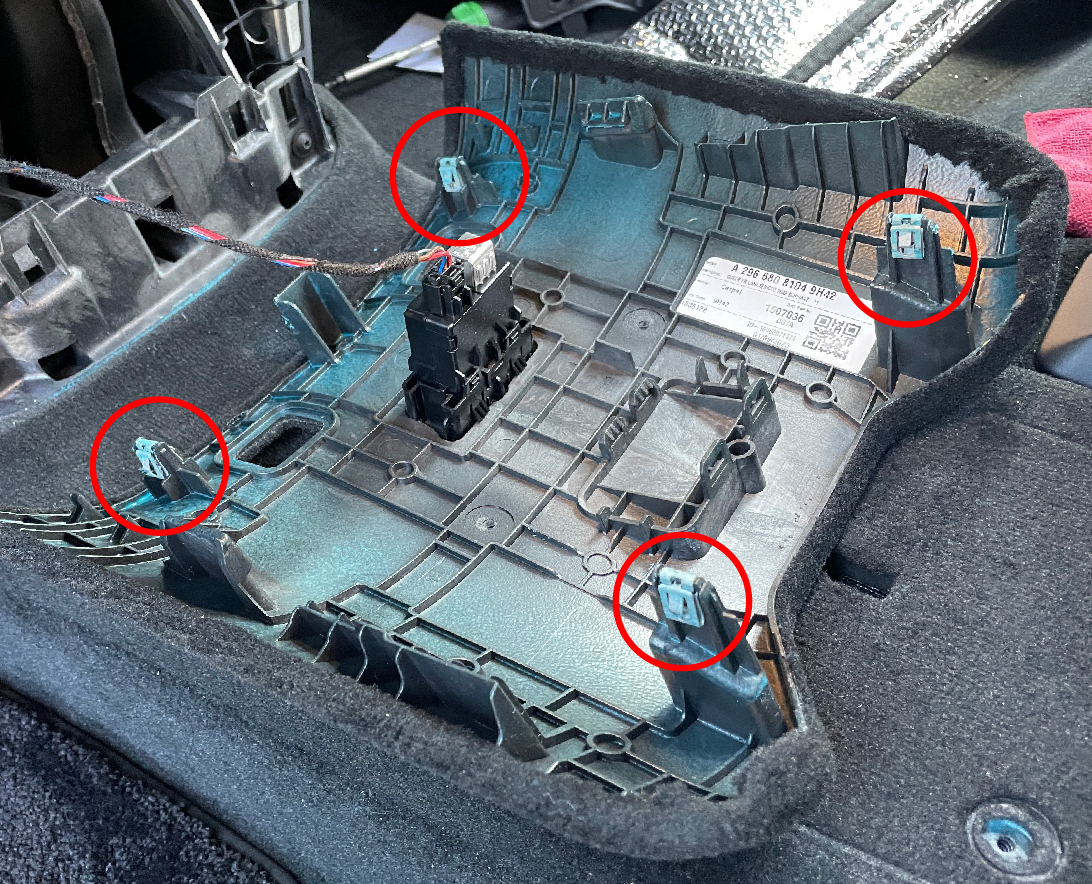

内張りはがし等を使用して固定クリップ4カ所を解除して後方に引いて取り外します。
3．メインユニットへのアクセス

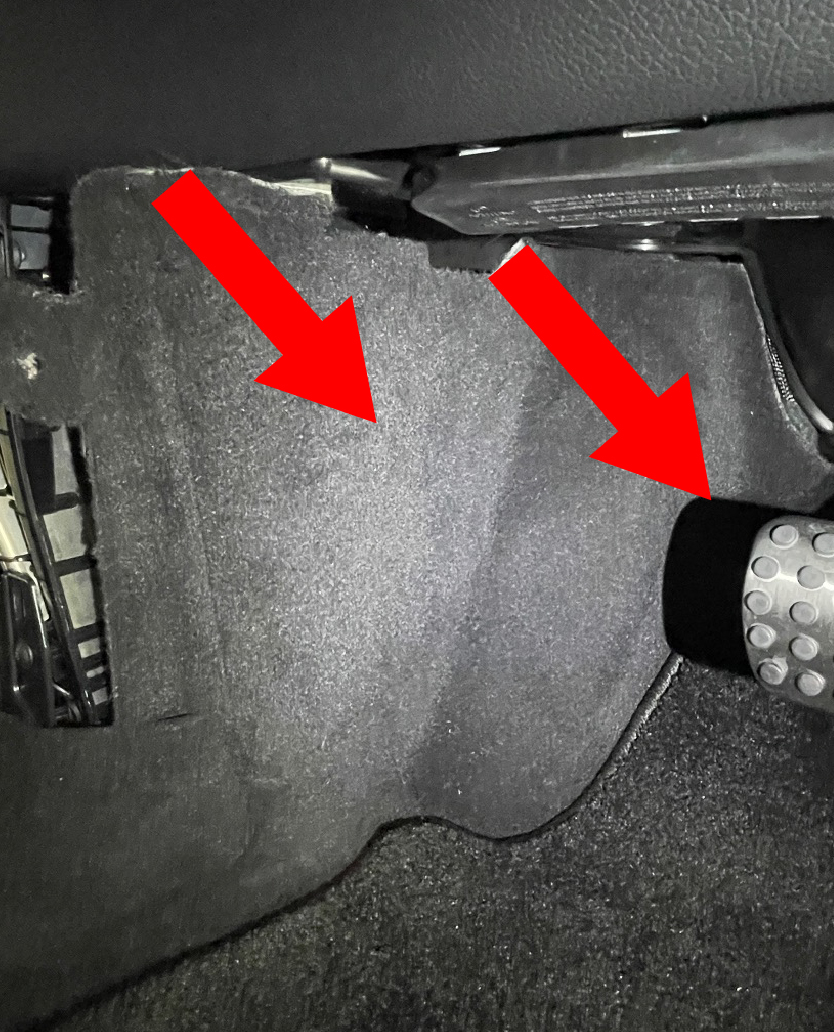

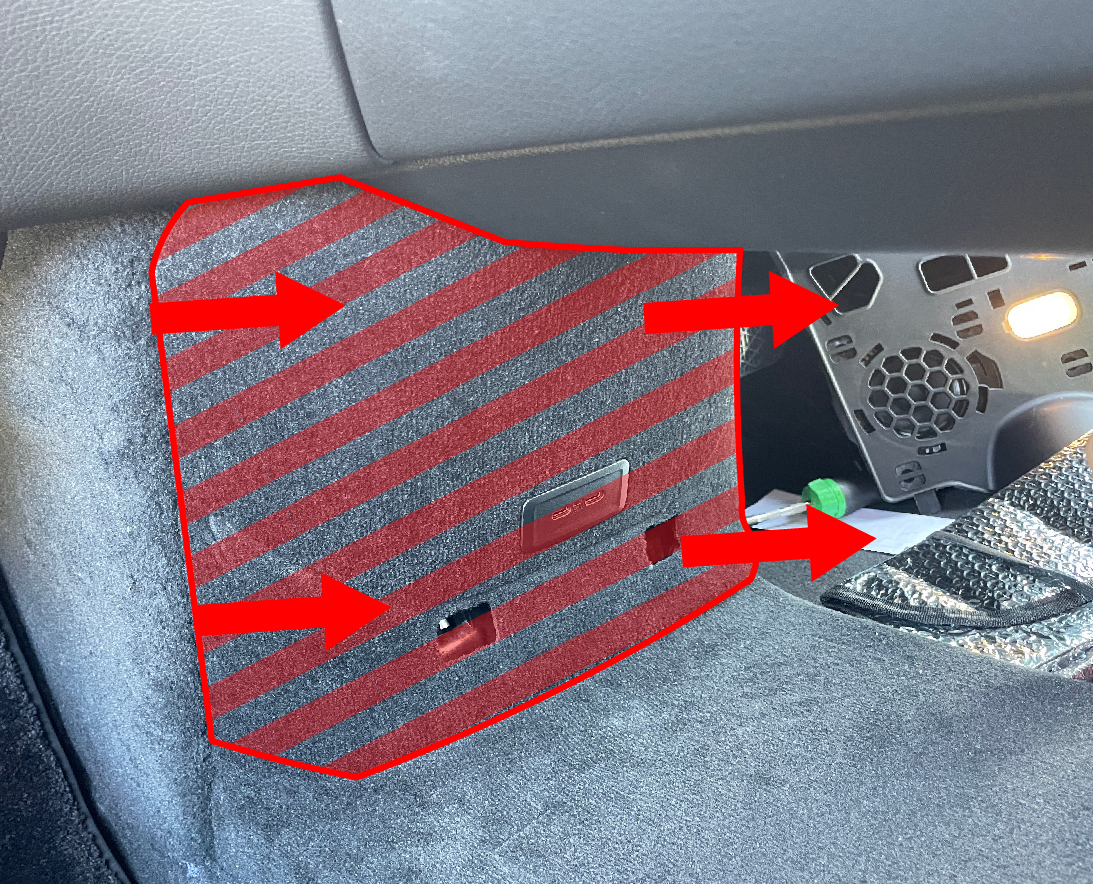

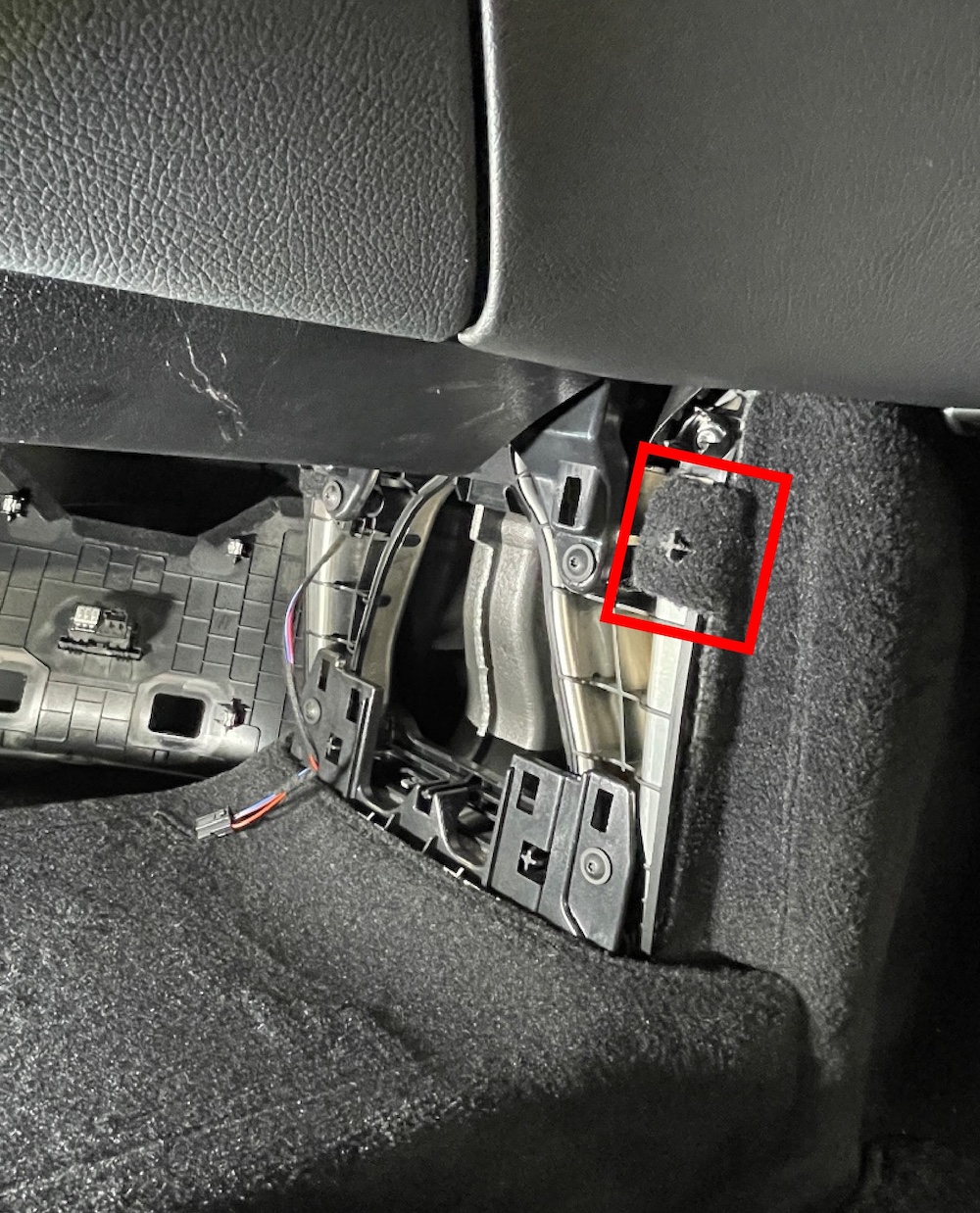

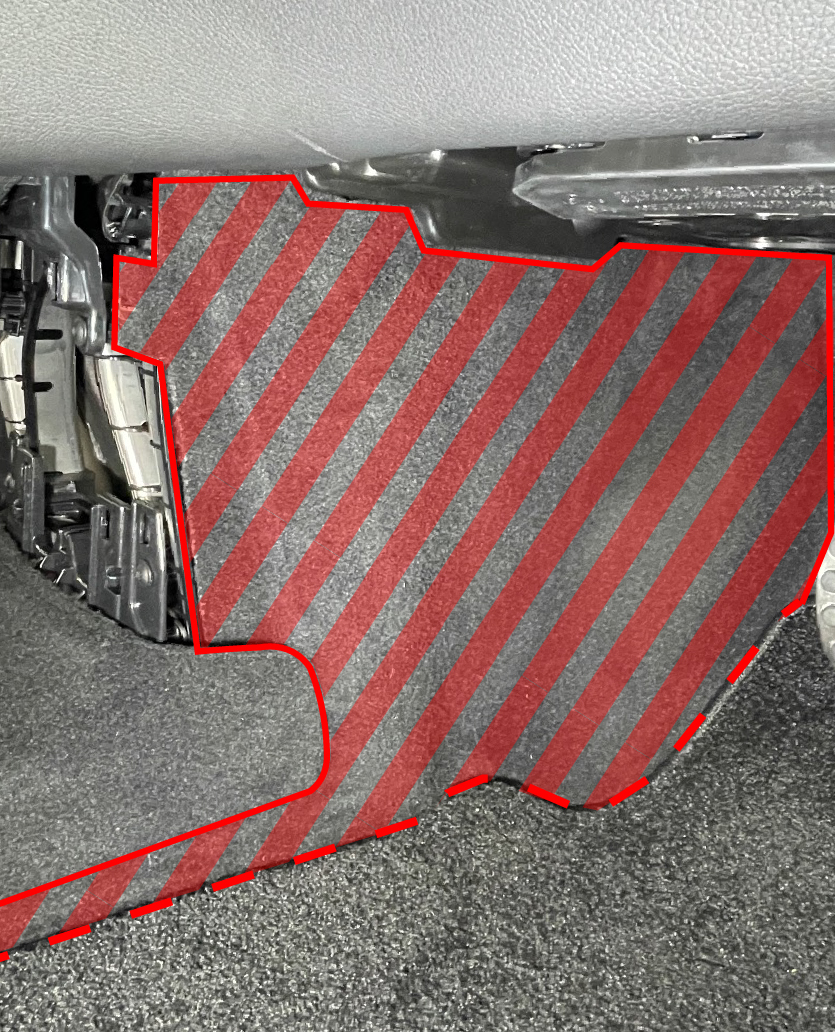

固定部分を取り外し、カバー上部を外側に引き出します。
※カバーはフロアカーペットと一体部品となるため過度に曲げないよう注意してください。

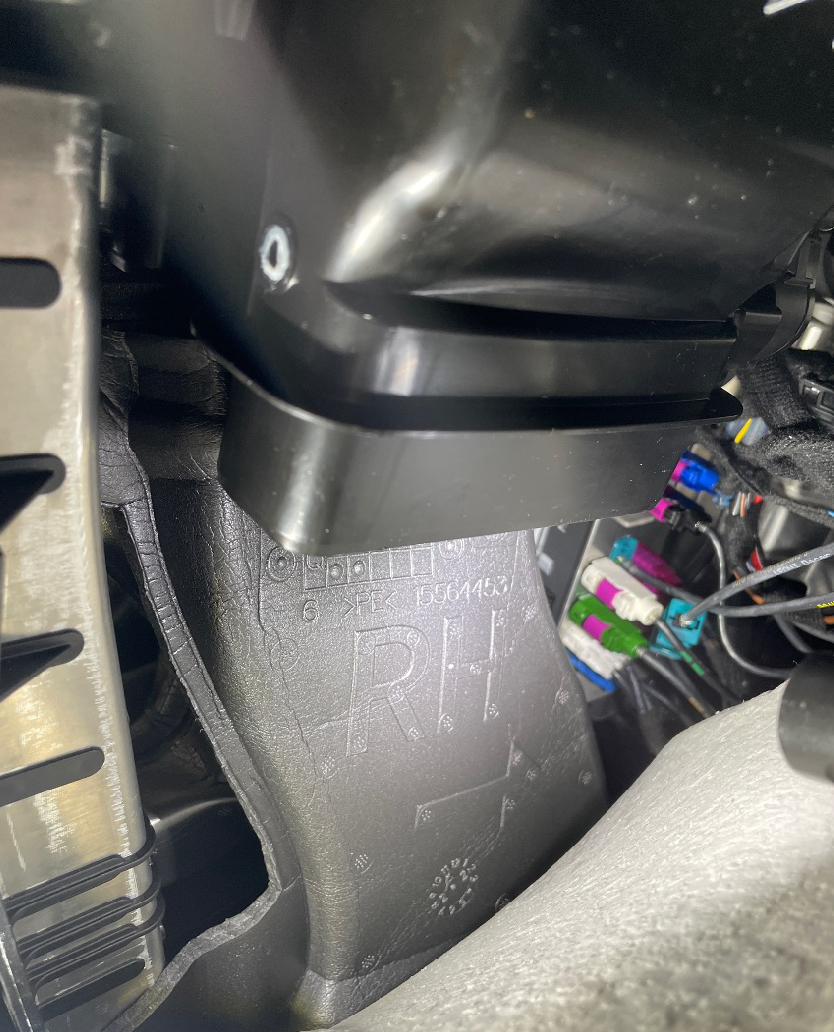

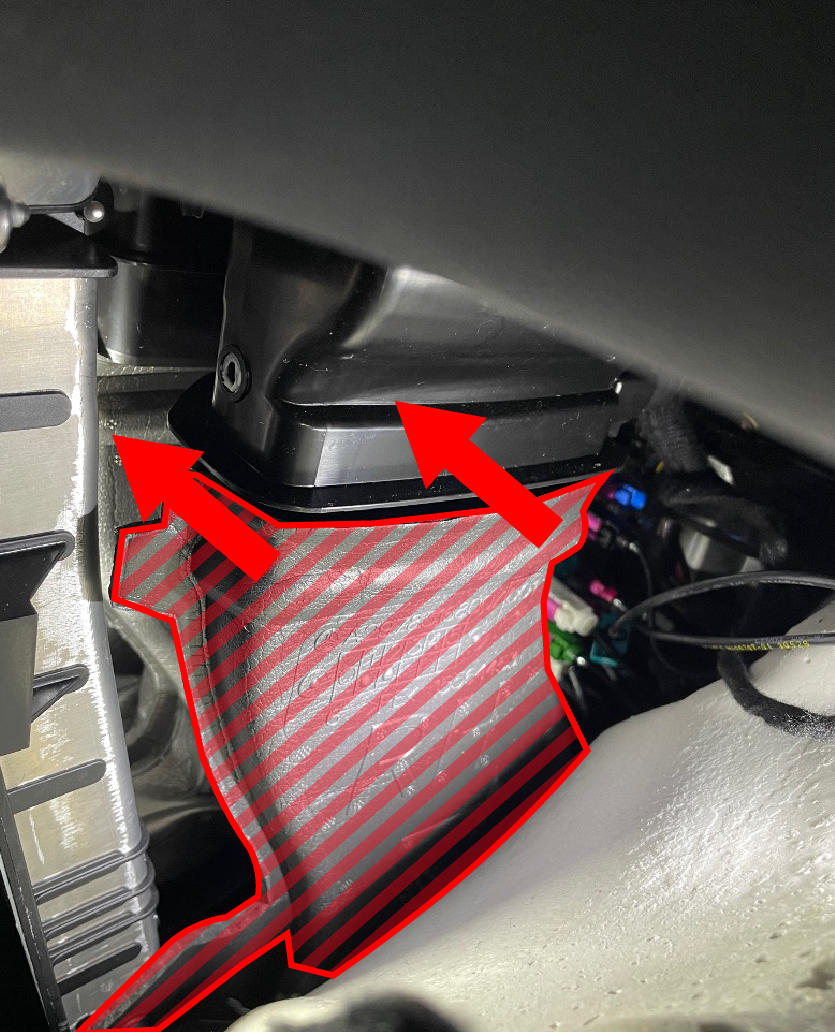

センターコンソール内のエアコンダクト上部を外し奥に倒します。
5. P&Pケーブルの取り付け

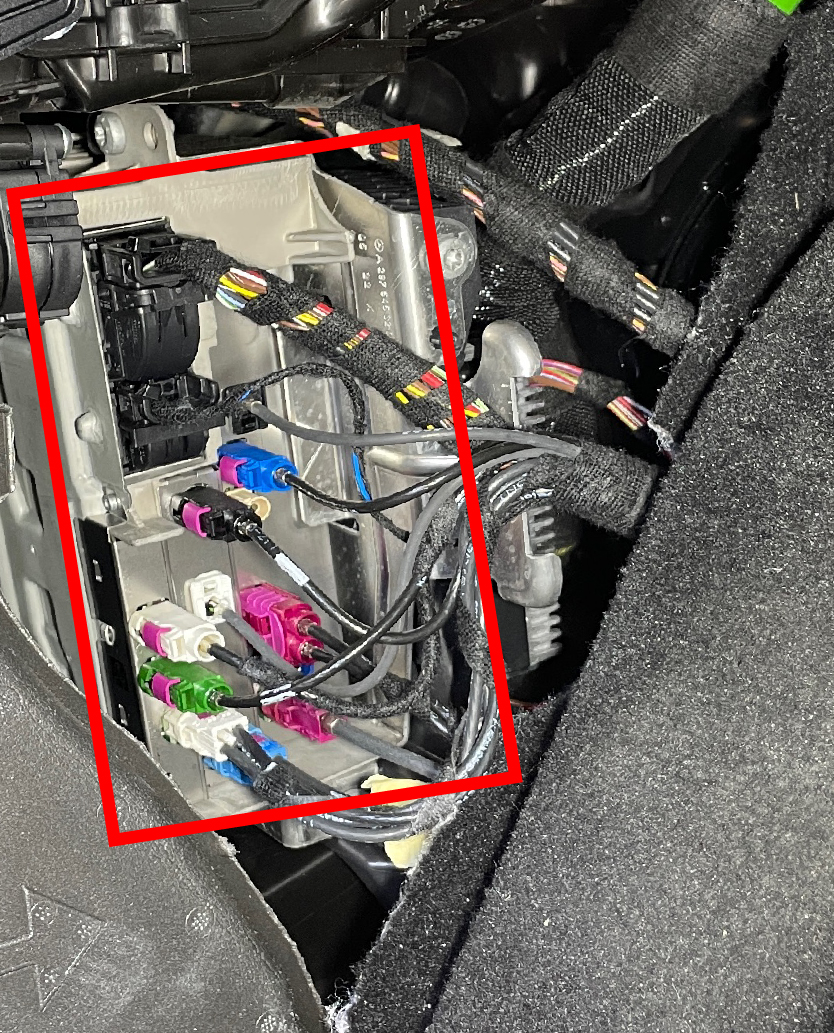

メインユニットにアクセスできましたので、以降はメインマニュアルを参照して製品を取り付けます。
