《 注意事項 》
※エンジン・イグニッションをOFFにした状態で作業してください。
※冬場は樹脂部品が割れやすくなりますので、十分に注意してください。
※パネルへの傷を防ぐため、養生をした上での作業をおすすめいたします。
※作業に必要な工具は付属しておりません。
※この作業には車種により「オーディオ脱着工具」「ボックスドライバー 8mm」「内張りはがし」が必要です。
このマニュアルは別紙『取付説明書』の【2】の詳細を説明したものです。
作業完了後は『取付説明書』の【3】以降をご覧ください。
1. 作業をおこなう前に

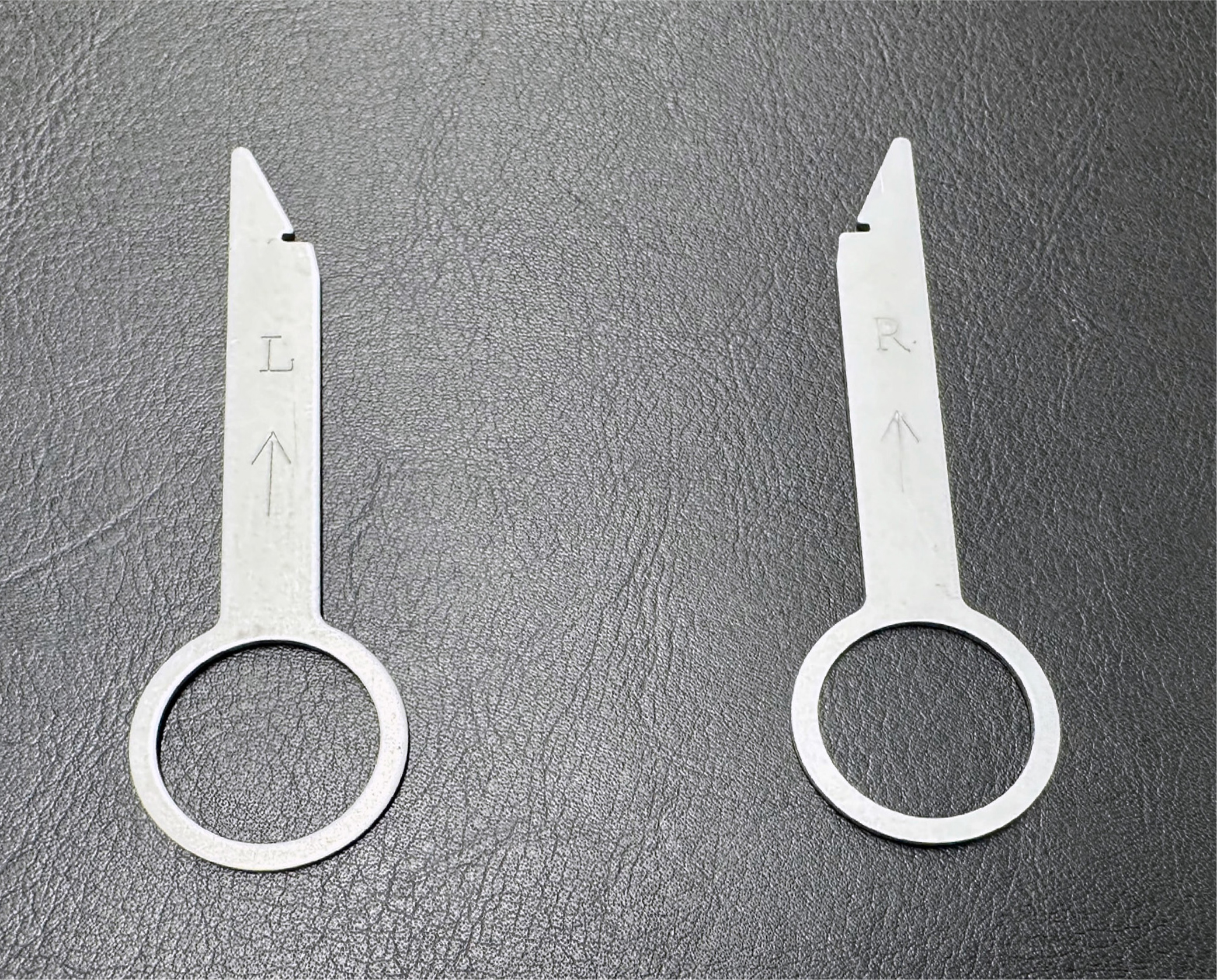

A1(GB)/A8(F8)/Q3(F3)/Q5(FY)/Q7(4M)/Q8(F1)について、写真のような「オーディオ脱着工具」が必要となります。
作業の前にご確認ください。
作業手順は車種により異なります。
車種をご確認の上、手順通りに作業をおこなってください。
【A1(GB)/A8(F8)/Q3(F3)/Q5(FY)/Q7(4M)/Q8(F1)】→「2.ナビ本体を引き出す」から順に作業をおこなってください。
【上記以外の車種】→「3.グローブボックスを取り外す」から作業をおこなってください。
2. ナビ本体を引き出す
助手席側グローブボックス内にあるナビ本体を確認します。
ナビ本体下部にある穴に「オーディオ脱着工具」を挿入し、ナビを引き出します。
ナビ本体を引き出し、接続されているハーネスをすべて取り外します。

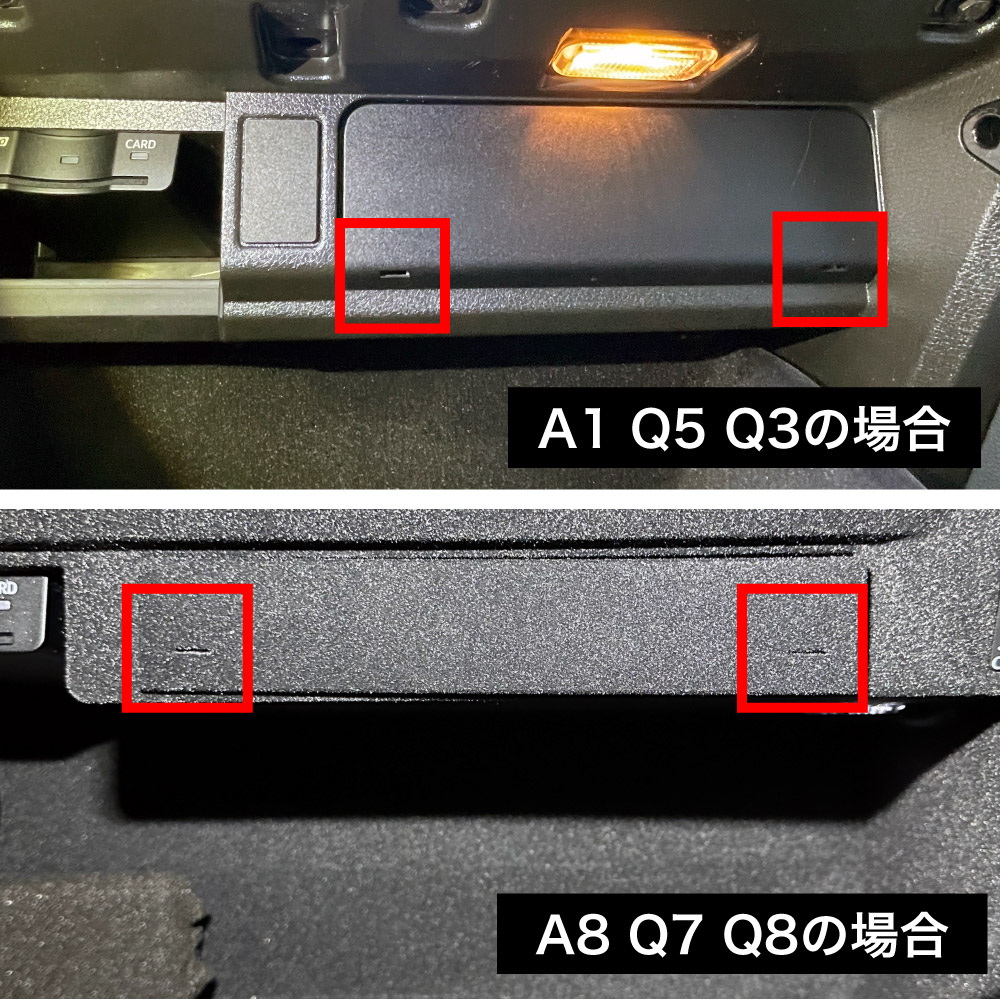

カバーやケースが付いている場合はそれらも取り外します。

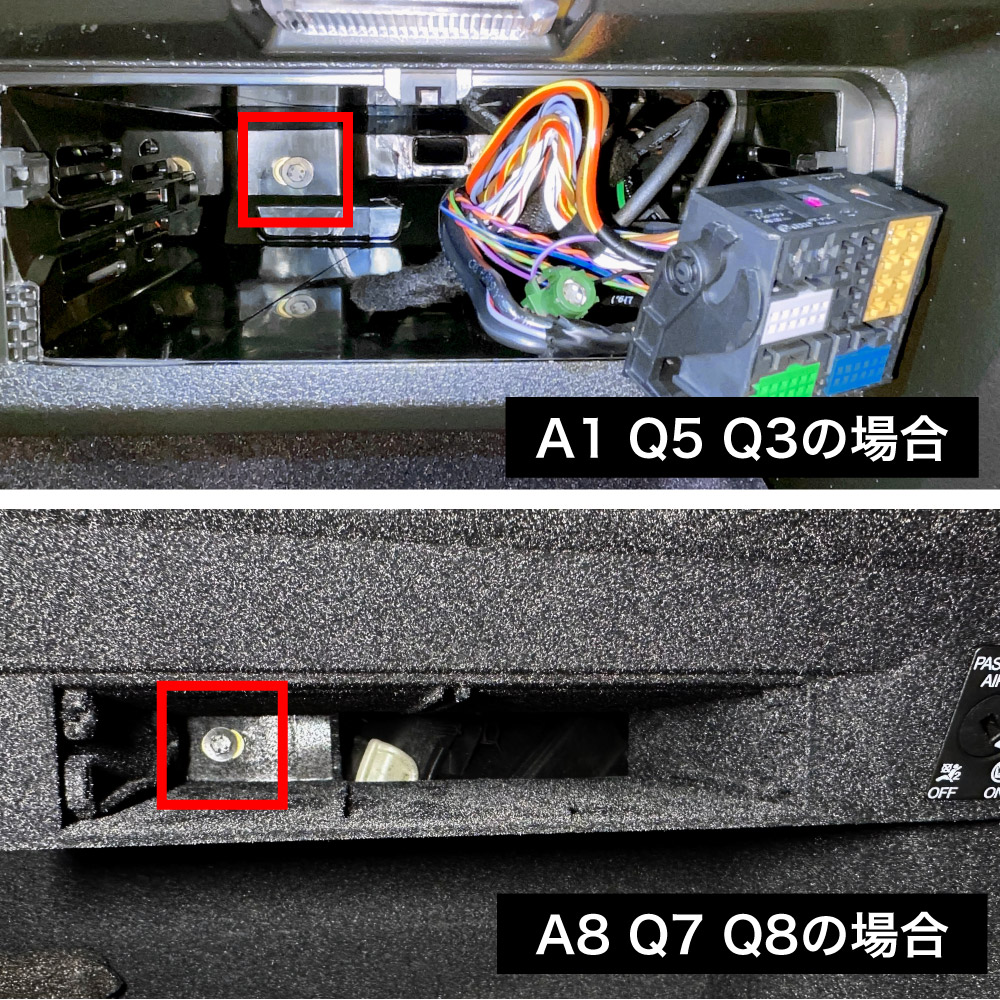

続いて、奥にある8mmボルトを外します。
3. グローブボックスを取り外す

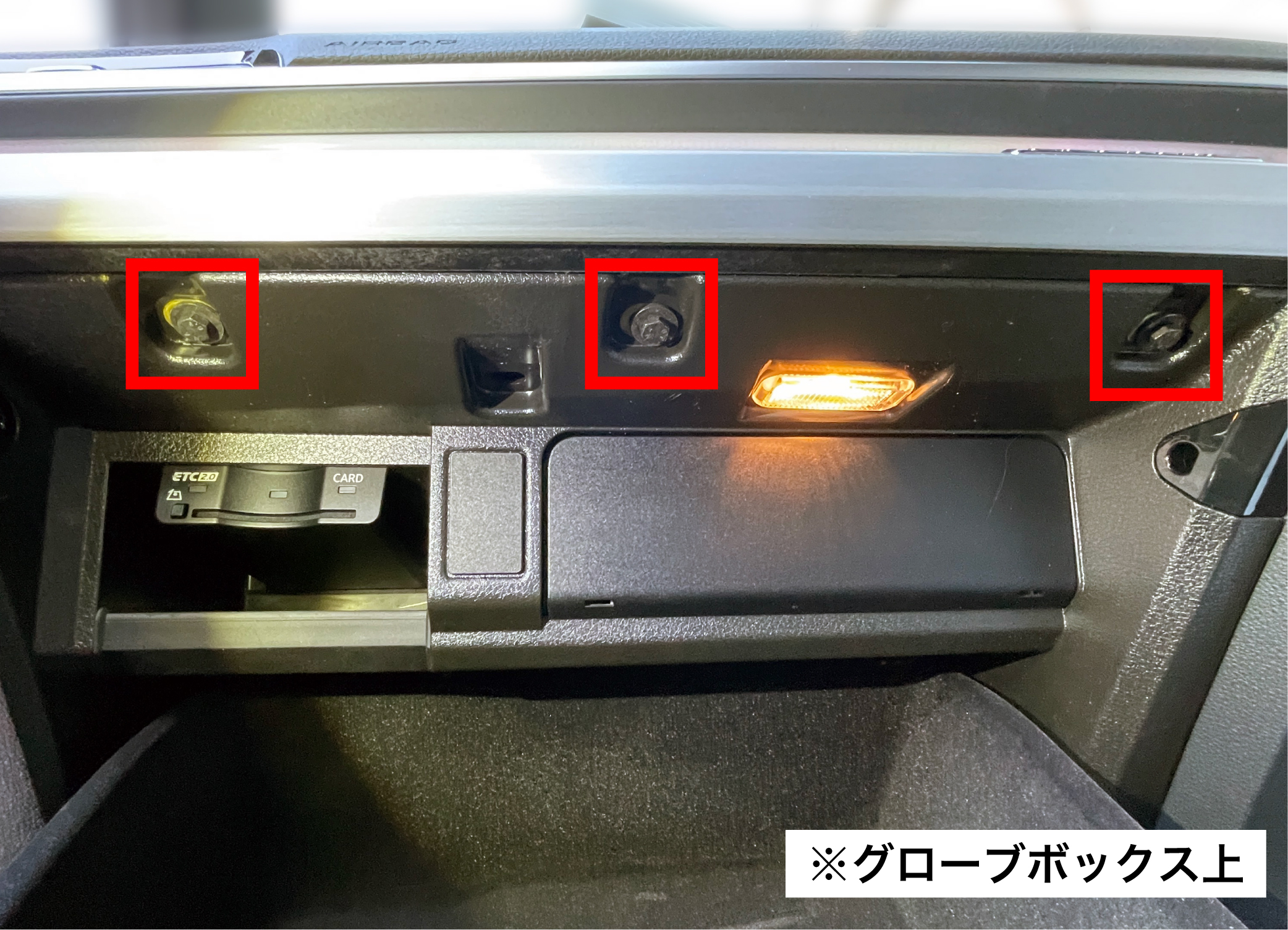

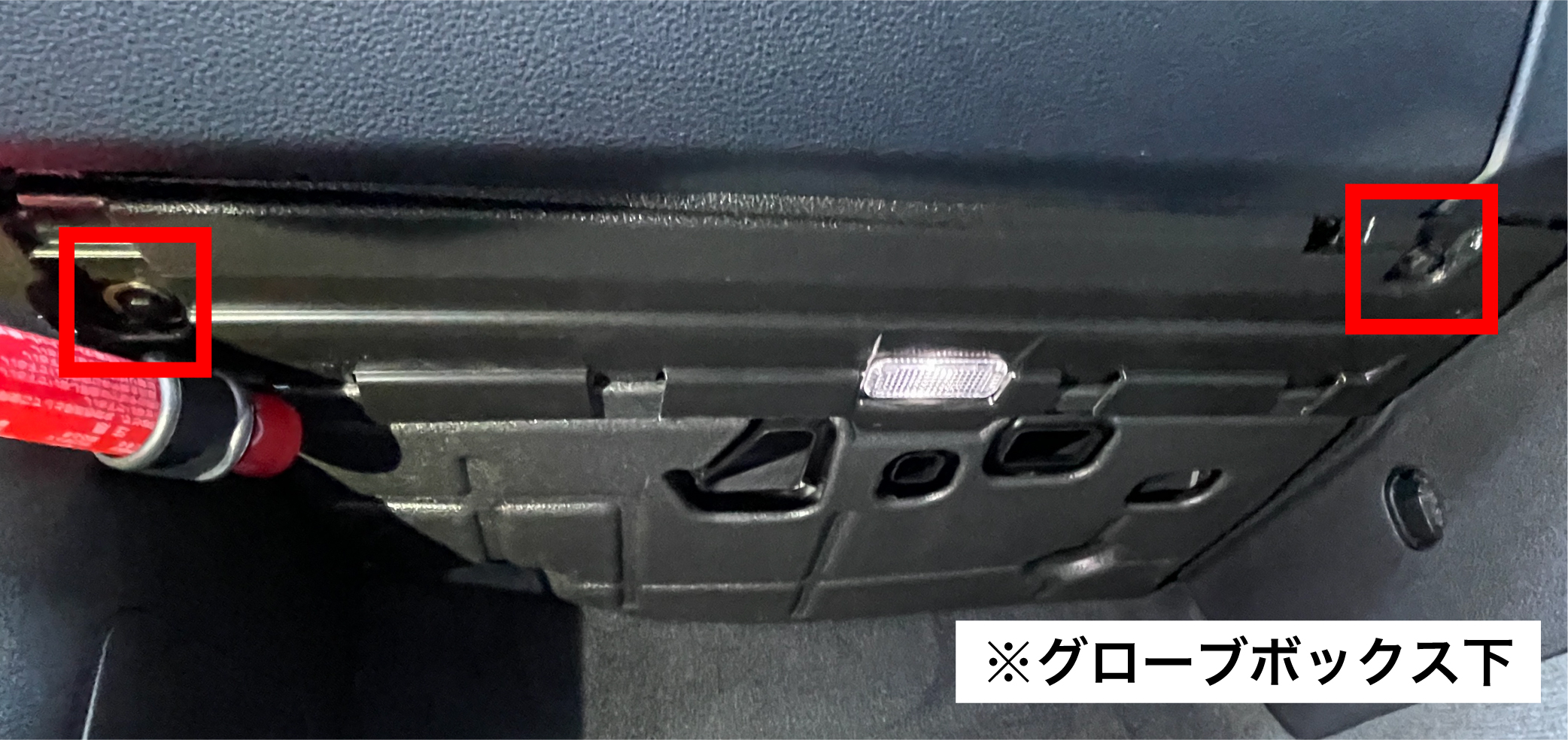

グローブボックス周辺（上下、サイド）の8mmボルトをすべて外します。
※8mmボルトの本数は車種により異なります。

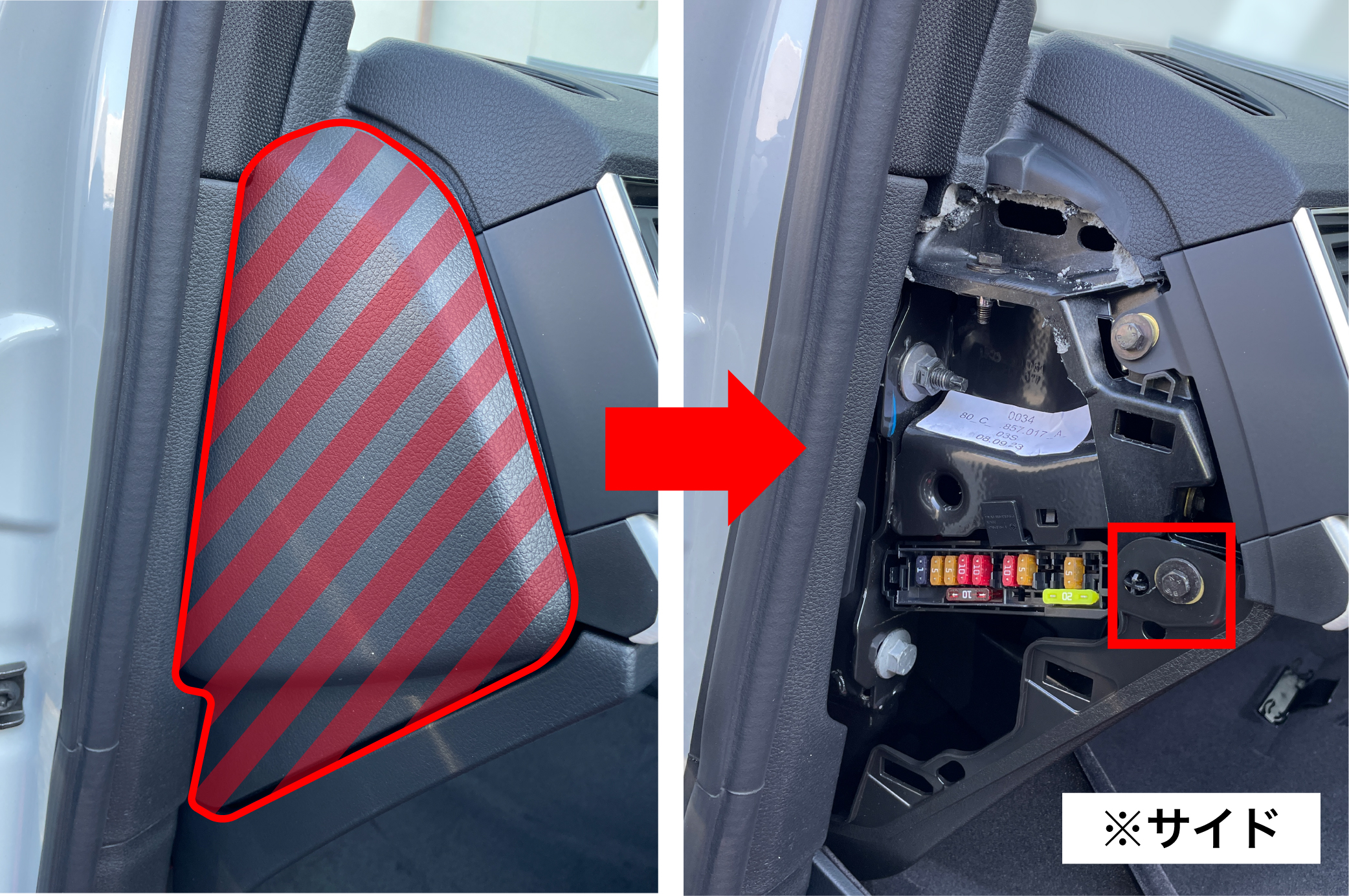

サイドは、助手席側のグローブボックスサイドカバーを内張りはがしで外したのち8mmボルトを外します。
4. MMIナビゲーションシステム本体の固定を解く
事前にナビ本体を引き出さない車種の場合、グローブボックスを外すと写真のような銀色の箱が確認できます。
こちらがMMIナビゲーションシステム本体です。

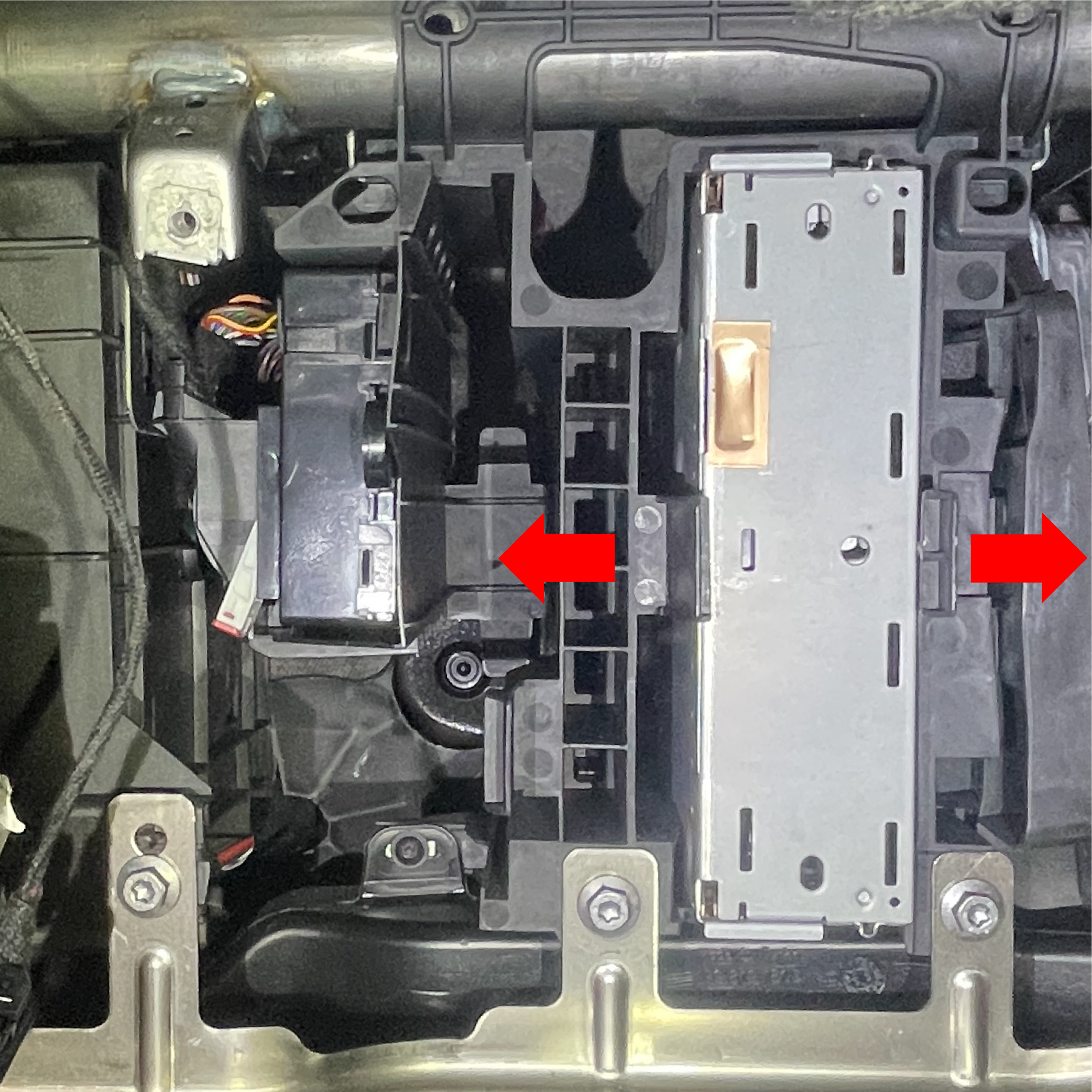

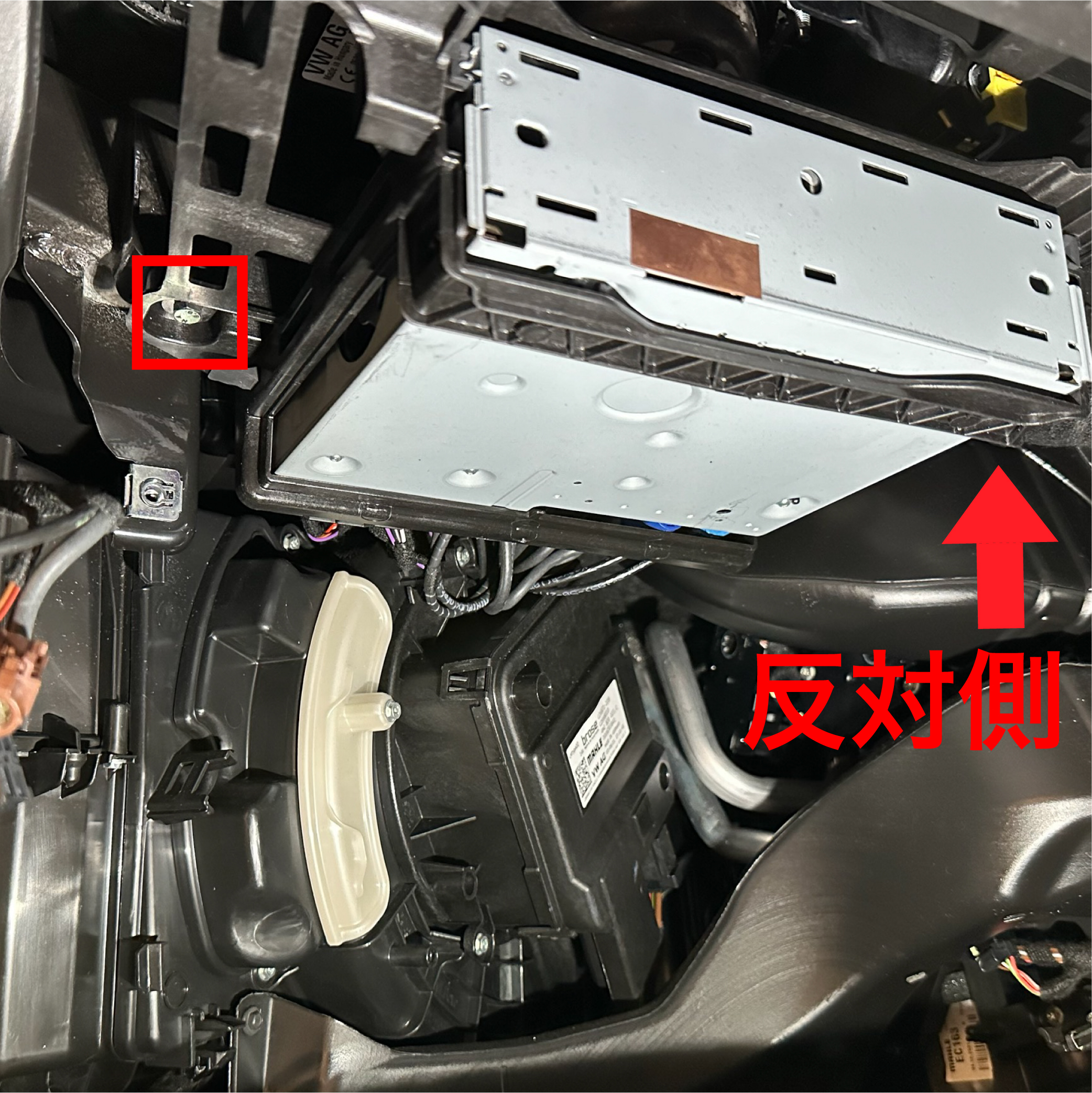

必要に応じて固定している8mmボルトを外し、本体裏にアクセスしてください。
以降は別紙『取付説明書』に従ってケーブルを接続してください。
※Q4(FZ)の場合、下に追加解説あり
※Q4(FZ)の場合、中央部のツメ2箇所を外側に解除してMMIナビゲーションシステム本体を手前に引き出します。
